Nema 17 External Trapezspindel Linearaktuatoren 17LS13-0404E-32G Linearhub 8mm 26Ncm Hublänge 32mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€23,11
Nema 17 External Trapezspindel Linearaktuatoren 17LS13-0404E-32G Linearhub 8mm 26Ncm Hublänge 32mm

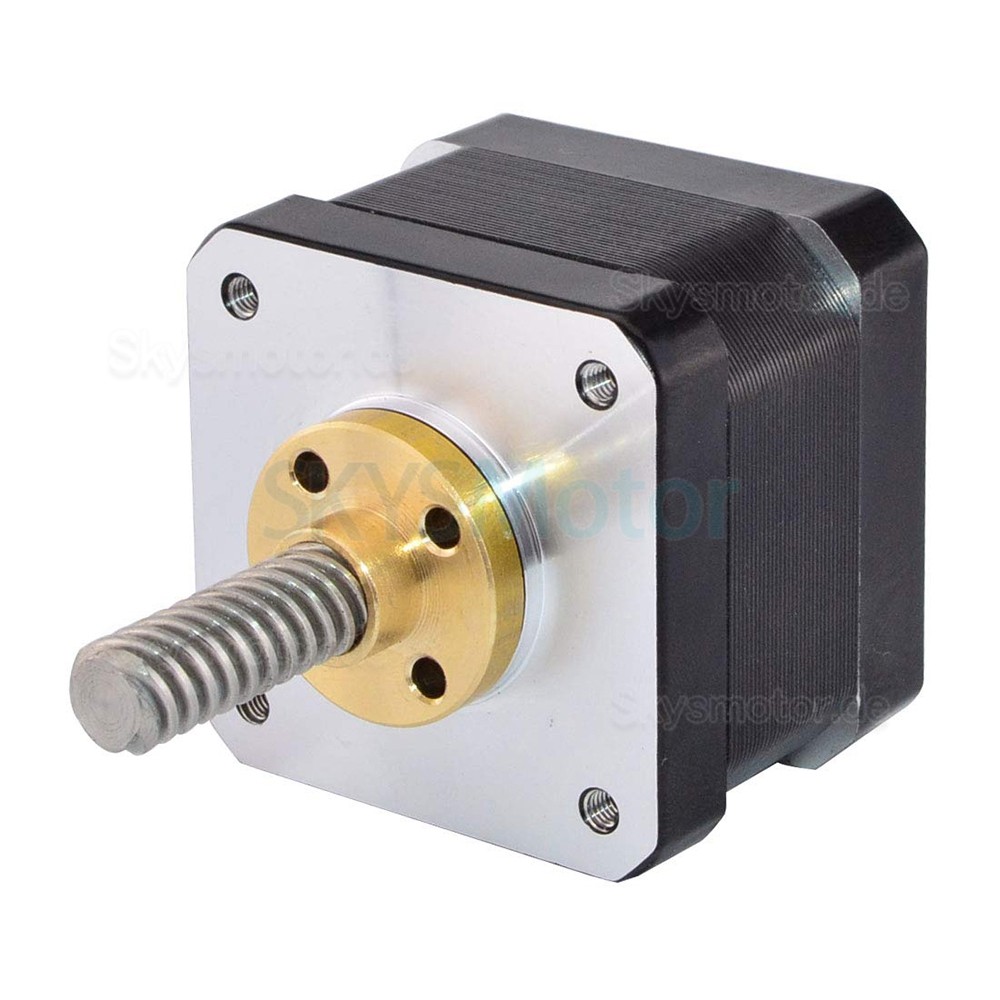

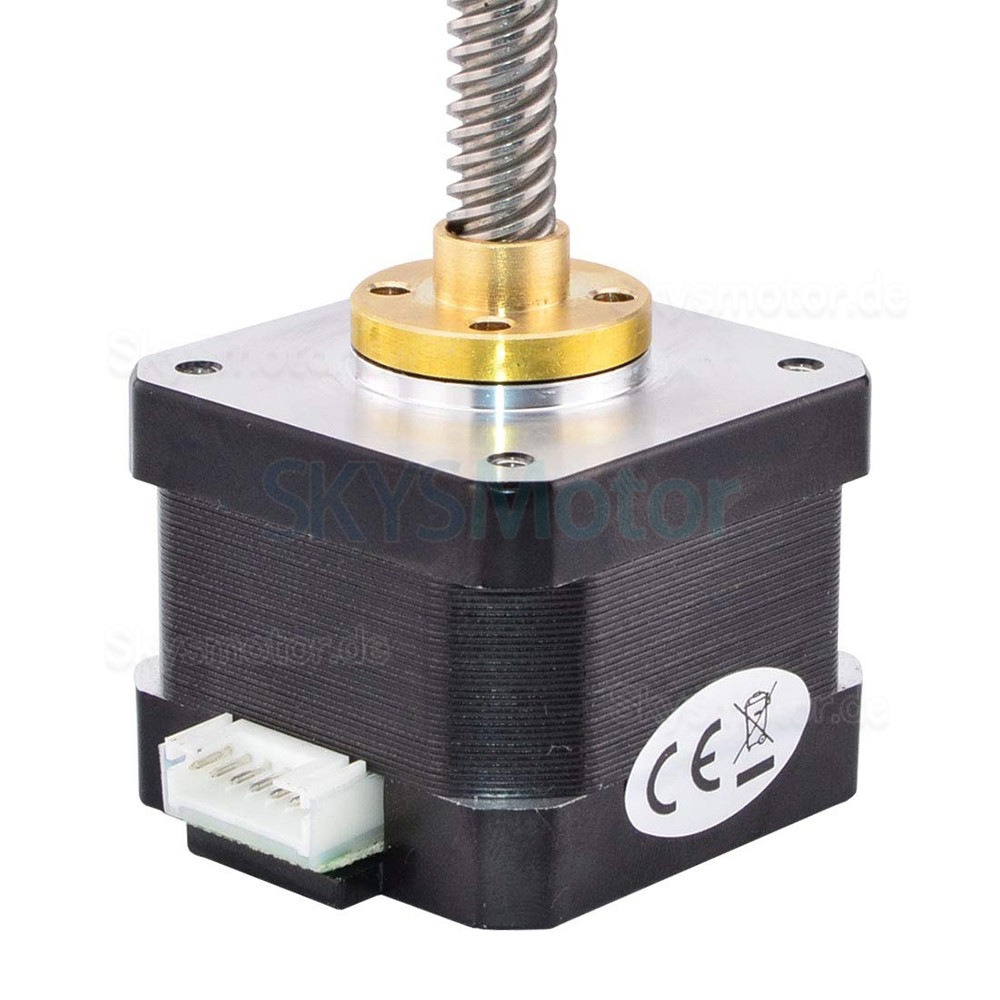

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung Nema 17 externer Linearaktuator. Der Motorteil ist ein 34 mm 1,8 Grad 0,4 A Nema 17 Schrittmotor. Er ist mit einer 32 mm Tr8x8 Gewindestange und einer Messingschraubenmutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS13-0404E-32G
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 26Ncm
- Nennstrom/Phase: 0,4A
- Phasenwiderstand: 30ohms
- Stromspannung: 12V
- Induktivität: 37mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Hublänge: 32mm
- Spindeldurchmesser: Φ8mm
- Linearhub pro Schritt: 0,04mm
- Linearhub pro Umdrehung: 8mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36,8 |
| Induktivität (mH) | 37 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 32 |
| Linearhub pro Umdrehung (mm) | 8 |
| Linearhub pro Schritt (mm) | 0,04 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 400 |
