Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm

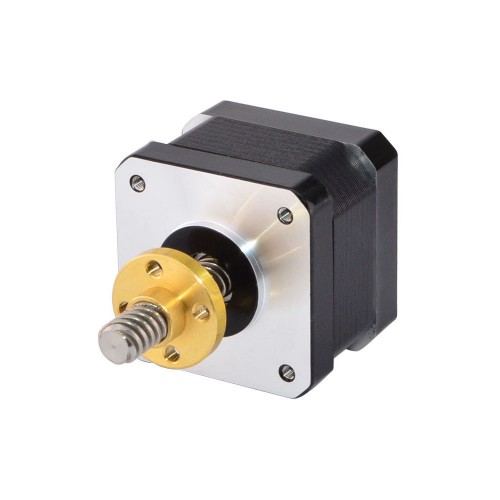

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung Nema 17 externer Linearaktuator. Der Motorteil ist ein 34 mm 1,8 Grad 0,4 A Nema 17 Schrittmotor. Er ist mit einer 32 mm Tr8x8 Gewindestange und einer Messingschraubenmutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
Herstellerteilenummer: 17E13S0404MB-032RB(17LS13-0404E-32G)
Motortyp: External Linearaktuator Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 26Ncm
Nennstrom/Phase: 0,4A
Phasenwiderstand: 30ohms
Stromspannung: 12V
Induktivität: 37mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 34mm
Hublänge: 32mm
Spindeldurchmesser: Φ8mm
Linearhub pro Schritt: 0,04mm
Linearhub pro Umdrehung: 8mm
Anzahl der Leitungen: 4
Leitungslänge: 400mm
Gewicht: 400g
Anschluss
| A+ | A- | B+ | B- |
| Rot | Grau | Gelb | Grün |
Bearbeitung der Enden von Gewindespindel
.jpg "Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm")
Encoder
.png "Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm")
Verdrahtung, Kabel und Anschlüsse
.png "Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "Nema 17 External Acme Linearaktuator Schrittmotor 17E13S0404MB-032RB Linearhub 8mm Length 32mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36,8 |
| Induktivität (mH) | 37 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Extern (Acme) |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 400 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 32 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 8 |
| Linearhub pro Schritt (mm) | 0,04 |
| Produkttyp | Linear Schrittmotor |
| Schutzart | 40 |
-
