Nema 17 External Linearaktuatoren 17LS19-1684E-200G Linearhub 8mm Hublänge 200mm 44Ncm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€35,96
Nema 17 External Linearaktuatoren 17LS19-1684E-200G Linearhub 8mm Hublänge 200mm 44Ncm

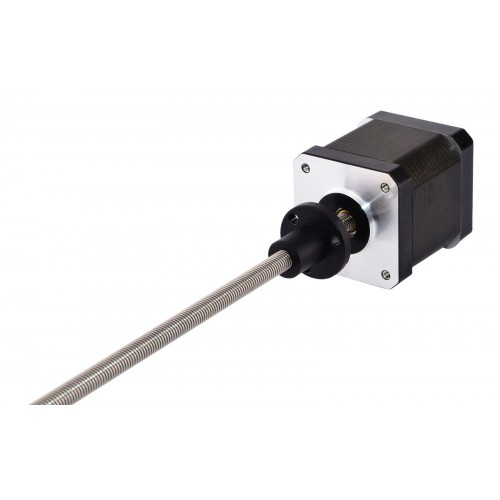

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung Nema 17 externer Linearaktuator. Der Motorteil ist ein 48 mm 1,8 Grad 1,68 A Nema 17 Schrittmotor. Er ist mit einer 200 mm Tr8x8 Gewindestange und einer POM-Schraubenmutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS19-1684E-200G
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 44Ncm
- Nennstrom/Phase: 1,68A
- Phasenwiderstand: 1,65ohms
- Stromspannung: 2,8V
- Induktivität: 3mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Hublänge: 200mm
- Spindeldurchmesser: Φ8mm
- Linearhub pro Schritt: 0,04mm
- Linearhub pro Umdrehung: 8mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 44 |
| Haltemoment (oz.in) | 62,3 |
| Induktivität (mH) | 2,8 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 1,65 |
| Nennstrom (A) | 1,68 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 200 |
| Linearhub pro Umdrehung (mm) | 8 |
| Linearhub pro Schritt (mm) | 0,04 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
