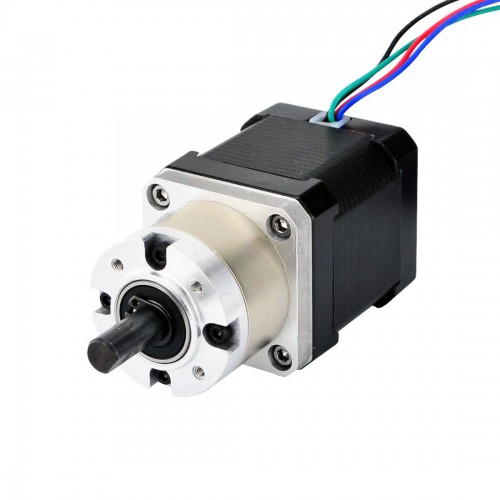

Nema 17 Planetengetriebe Schrittmotor L=48mm 17HS19-1684S-PG5 mit 5:1 Planetengetriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Vollständiges Datenblatt:
Kaufen Sie jetzt:€33,68
Nema 17 Planetengetriebe Schrittmotor L=48mm 17HS19-1684S-PG5 mit 5:1 Planetengetriebe
Dieser Nema 17-Schrittmotor mit 48-mm-Gehäuse und 1,68 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 5,18:1.
Elektrische Spezifikation
- Herstellerteilenummer: 17HS19-1684S-PG5
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,35 deg
- Haltemoment ohne Getriebe: 44Ncm
- Nennstrom/Phase: 1,68A
- Phasenwiderstand: 1,65ohms
- Stromspannung: 2,8V
- Induktivität: 2,8mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 5,18: 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 2Nm
- Drehmoment (erlaubt): 4Nm
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Getriebelänge: 27,3mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 20mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 520g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 90% |
| Untersetzung | 5,18:1 |
| Getriebelänge (mm) | 27,3 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 200 |
| Max. zulässiges Drehmoment (oz.in) | 283,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 400 / 566,4 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Induktivität (mH) | 3,2 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,8 |
| Nennstrom (A) | 1,68 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 52 |
| Haltemoment ohne Getriebe (oz.in) | 73,6 |
| Motorlänge (mm) | 48 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 600 |
