Φ42x38mm Permanentmagnet Getriebe Schrittmotor 42PM48M01-SG50 50:1 Stirnradgetriebe

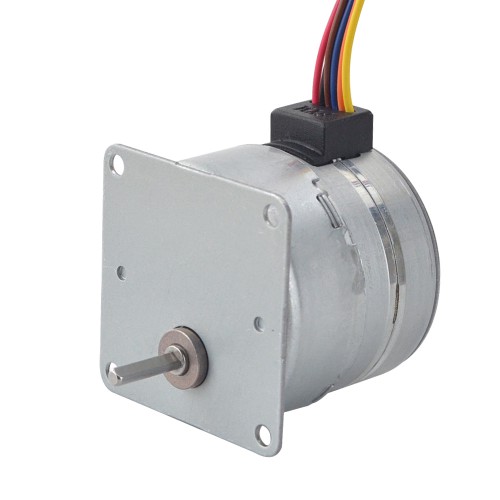

Dieser PM-Schrittmotor mit integriertem Stirnradgetriebe hat einen Durchmesser von 42 mm und eine Motoreinheit mit 38 mm Länge. Der Schrittwinkel beträgt 0,15 Grad bei einem Übersetzungsverhältnis von 50:1. Der Motor arbeitet mit 0,171 A pro Phase, hat einen Phasenwiderstand von 70 Ohm und erreicht ein Haltemoment von 98 Ncm. Die Welle ist 3 mm dick und 16 mm lang. Ausgestattet ist das Modell mit sechs Anschlussleitungen, einem 2510CS-6Y-Stecker und 340 mm Kabellänge. Das Gewicht beträgt 197,4 g.
Elektrische Spezifikation
- Herstellerteilenummer: 42PM48M01-SG50
- Motortyp: PM Schrittmotor
- Phasen: 4
- Schrittwinkel: 0,15 deg
- Nennstrom/Phase: 0,171 A
- Haltemoment: 98 Ncm
- Phasenwiderstand: 70 ± 7% ohms(25 ℃)
- Induktivität: 54 mH ± 20%
Physikalische Spezifikation
- Bauform: Φ42 mm
- Motorlänge: 38 mm
- Getriebelänge: 16 mm
- Wellendurchmesser: Φ3 mm
- Länge der Welle: 16 mm
- Getriebeart: Stirnradgetriebe
- Übersetzungsverhältnis: 50
- Anzahl der Leitungen: 6 mit Stecker 2510CS-6Y
- Leitungslänge: 340 mm
- Gewicht: 197,4 g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Gelb
|
Braun
|
Schwarz
|
Orange
|
Braun
|
Rot
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 138,807 |
| Induktivität (mH) | 54 |
| Phasenwiderstand (ohm) | 70 |
| Nennstrom (A) | 0,171 |
| Schrittwinkel (°) | 0,15 |
| Anzahl der Phasen | 4 |
| Haltemoment (mNcm) | 980 |
| Getriebespezifikation | |
| Untersetzung | 50 |
| Getriebelänge (mm) | 16 |
| Getriebeart | Stirnradgetriebe |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 38 |
| Flanschdurchmesser (mm) | Φ42 |
| Leitungslänge (mm) | 340 |
| Anzahl der Leitungen | 6 |
| Wellendurchmesser (mm) | Φ3 |
| Länge der Welle (mm) | 16 |
