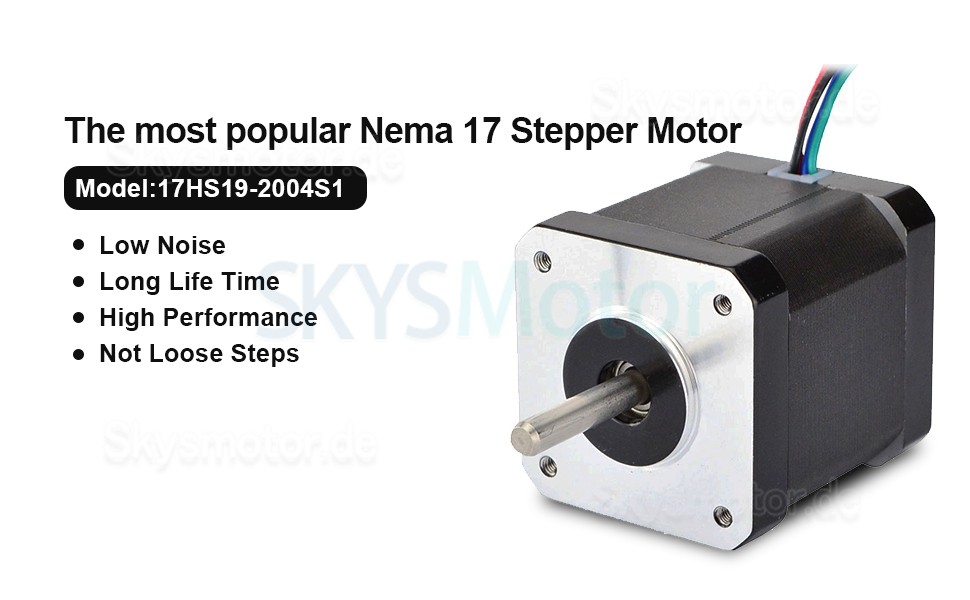

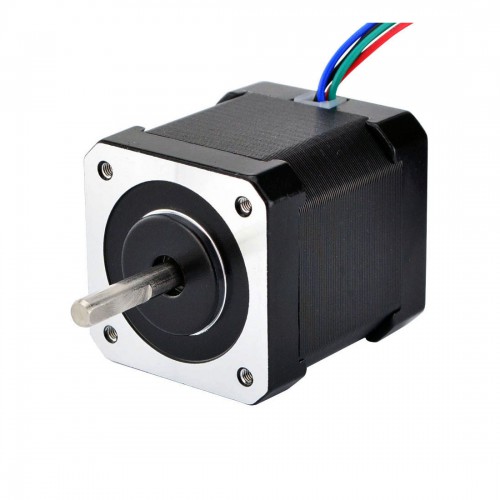

Nema 17 Hohem Drehmoment Schrittmotor 17HS19-2004S1 59Ncm 4 Drähte mit 1m Kabel und Stecker
Dies ist eine aktualisierte Version des NEMA 17-Schrittmotors mit einem Haltemoment von 59 Ncm (83,6 oz.in). Basierend auf der alten Version haben wir das Motorkabel auf 1 Meter verlängert und am Kabelende eine 4-polige Harwin-Buchse mit 0,1 Zoll (2,54 mm) Abstand angebracht. Er eignet sich für 3D-Drucker sowie CNC- und Robotik-Anwendungen.

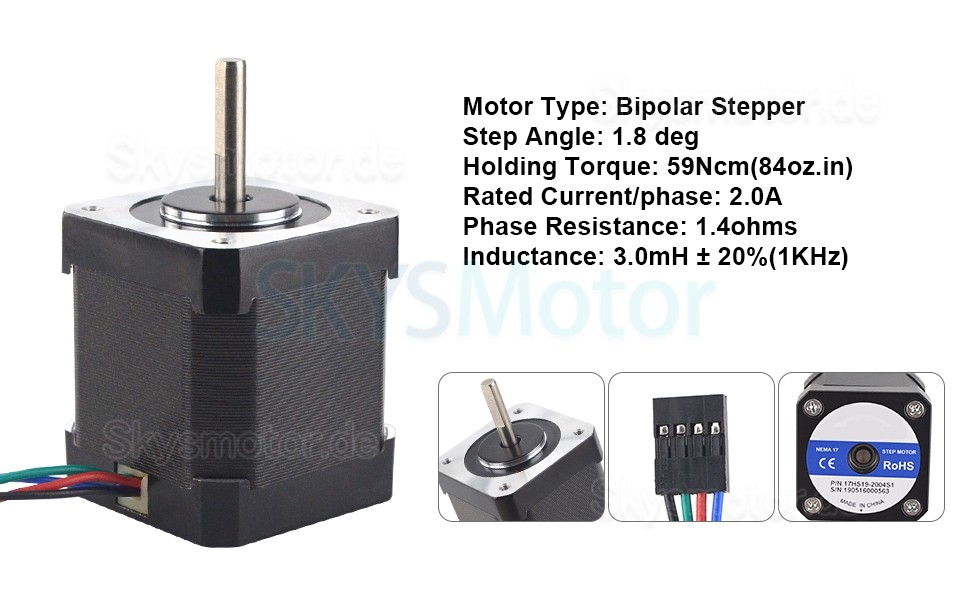

Elektrische Spezifikation
- Herstellerteilenummer: 17HS19-2004S1
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 59Ncm
- Nennstrom/Phase: 2,0A
- Stromspannung: 2,8V
- Phasenwiderstand: 1,4ohms
- Induktivität: 3,0mH ± 20%(1KHz)

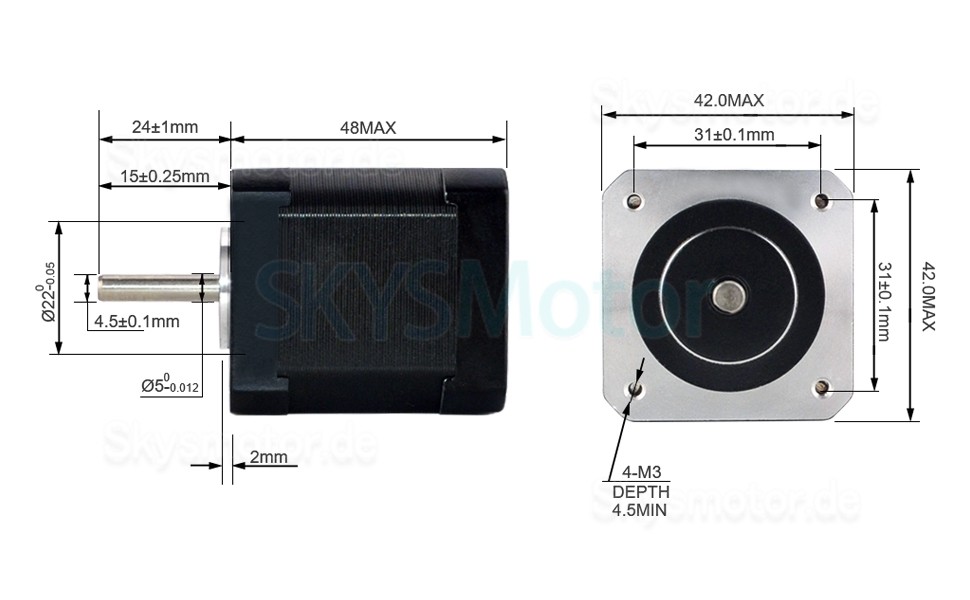

Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 47mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 1000mm
- Gewicht: 390g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 84 |
| Induktivität (mH) | 3 |
| Phasenwiderstand (ohm) | 1,4 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 1000 |
| Gewicht (g) | 400 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
