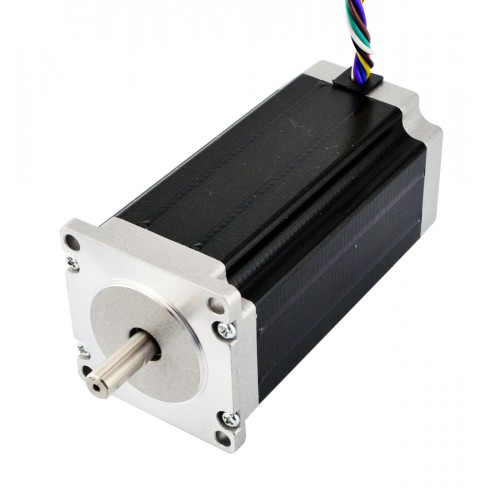

Nema 23 Doppelwellen Schrittmotor 23HS45-3008D Unipolar/Bipolar 1,8 Grad 2,5Nm 8 Drähte

Nema 23 Doppelwellen Schrittmotor 23HS45-3008D Unipolar/Bipolar 1,8 Grad 2,5Nm 8 Drähte

Dieser Nema 23 Schrittmotor hat einen Schrittwinkel von 1,8 Grad und eine Baugröße von 57 x 57 x 114 mm. Er verfügt über 8 Anschlussleitungen und kann als Unipolar-, Bipolar-Seriell- oder Bipolar-Parallel-Version betrieben werden. Das Haltemoment beträgt 1,7 Nm bei unipolarer Ansteuerung und 2,5 Nm bei bipolarer Ansteuerung. Die rückseitige Welle ist für die Montage eines Encoders, Handrads oder ähnlicher Komponenten geeignet.

Elektrische Spezifikation

• Herstellerteilenummer: 23HS45-3008D
• Motortyp: Unipolarer/Bipolarer Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment (unipolar): 1,7Nm
• Haltemoment (Bipolar seriell): 2,5 Nm
• Haltemoment (Bipolar parallel): 2,5 Nm
• Nennstrom/Phase (Unipolar): 3,0A
• Nennstrom/Phase (Bipolar Seriell): 2,12A
• Nennstrom/Phase (Bipolar Parallel): 4,24 A
• Phasenwiderstand (Unipolar): 0,8 ohms
• Phasenwiderstand (Bipolar Seriell): 1,6 ohms
• Phasenwiderstand (Bipolar Parallel): 0,4 ohms
• Induktivität (Unipolar): 1,7mH ± 20%(1KHz)
• Induktivität (Bipolar Seriell): 6,8mH ± 20%(1KHz)
• Induktivität (bipolar parallel): 1,7 mH ± 20 % (1 kHz)

Physikalische Spezifikation

• Bauform: 57 x 57mm
• Motorlänge: 114mm
• Vorderer Wellendurchmesser: Φ8mm
• Durchmesser der hinteren Welle: Φ6,35mm
• Vordere Wellenlänge: 21mm
• Länge der D-Flachwelle: 15mm
• Länge der hinteren Welle: 15mm
• Anzahl der Leitungen: 8
• Leitungslänge: 500mm
• Gewicht: 1,7kg

Anschluss
