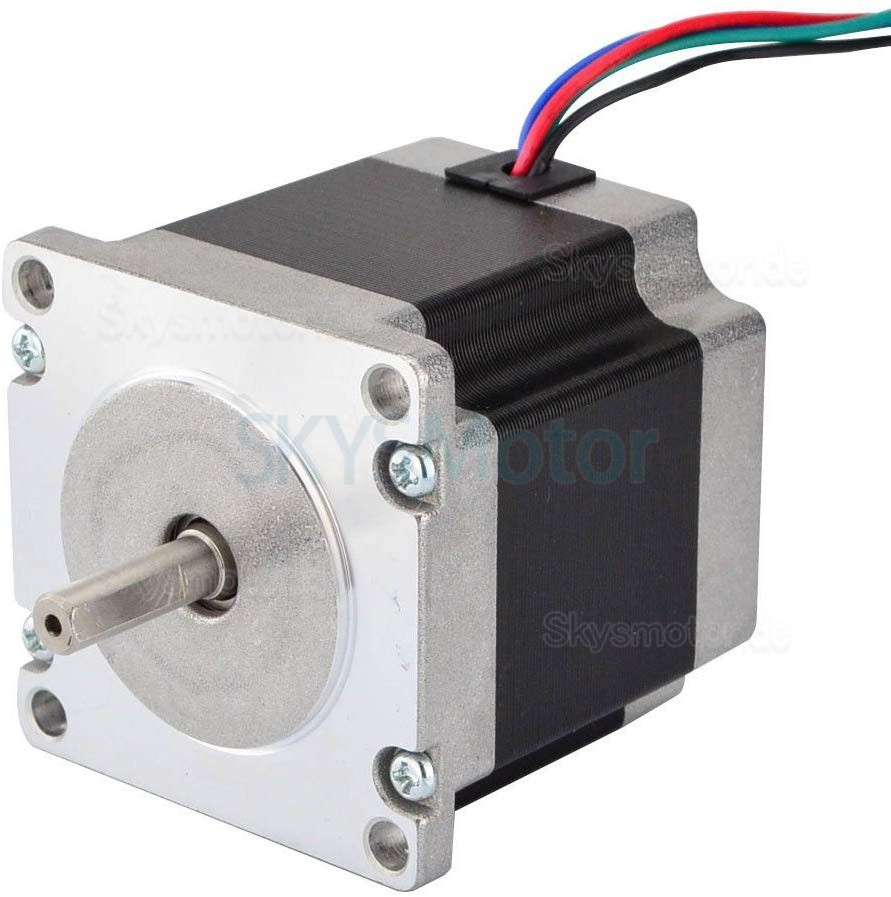

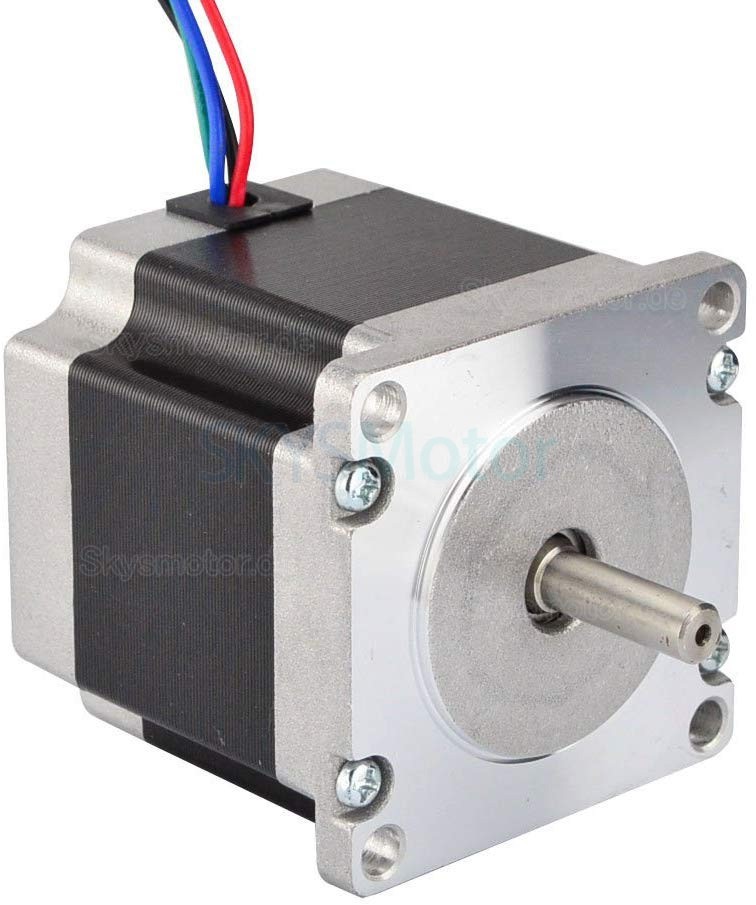

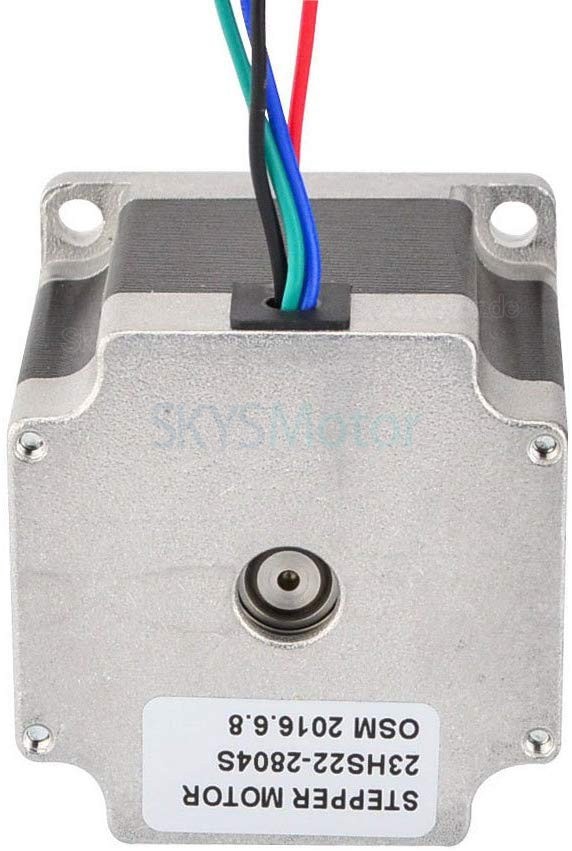

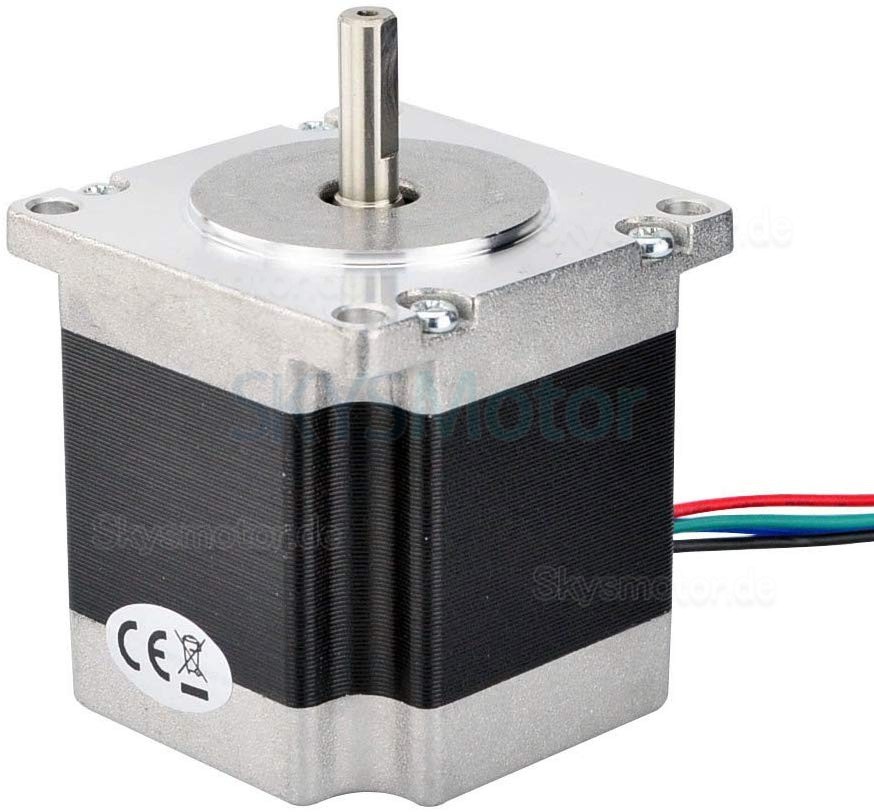

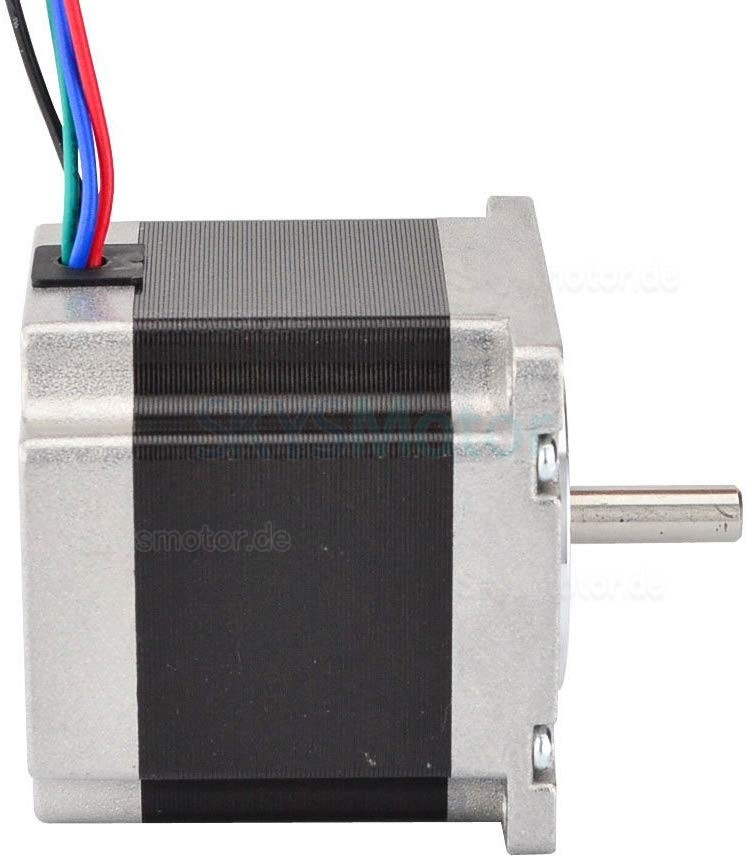

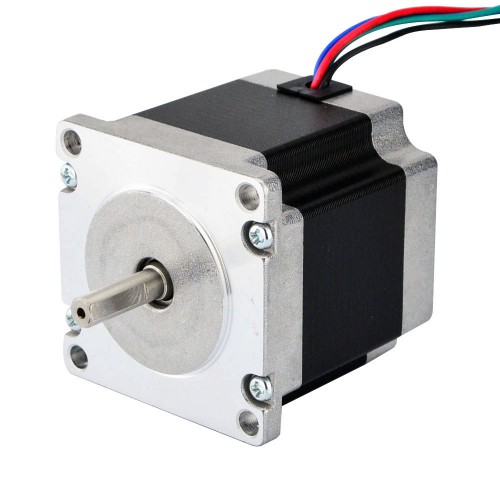

Nema 23 Schrittmotor 23HS22-2804S 1,8 Grad 1,26Nm 2,5V 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€19,25
Nema 23 Schrittmotor 23HS22-2804S 1,8 Grad 1,26Nm 2,5V 4 Drähte
Dies ist einer der beliebtesten Nema 23-Schrittmotoren mit einem Schrittwinkel von 1,8 Grad und den Abmessungen 57 x 57 x 56 mm. Er verfügt über vier Drähte, jede Phase zieht 2,8 A und hat ein Haltemoment von 1,26 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS22-2804S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,26Nm
- Nennstrom/Phase: 2,8A
- Stromspannung: 2,5V
- Phasenwiderstand: 0,9ohms
- Induktivität: 2,5mH ± 20%(1KHz)

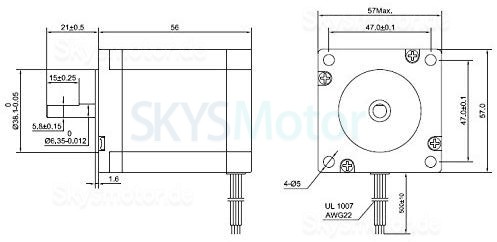

Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Wellendurchmesser: Φ6,35mm
- Länge der Welle: 21mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 700g

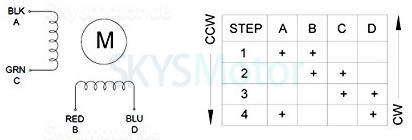

Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Nema 23 ist ein Schrittmotor mit einer 2,3 x 2,3 Zoll großen Frontplatte. Er eignet sich für 3D-Drucker, Roboterarme, CNC-Maschinen usw. Bei Anwendungen mit niedriger Geschwindigkeit kann der Schrittmotor mit der gewünschten Geschwindigkeit angetrieben werden, ohne einen einzigen Schritt zu verpassen.
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 126 |
| Haltemoment (oz.in) | 178,4 |
| Induktivität (mH) | 2,5 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 2,8 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 700 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
