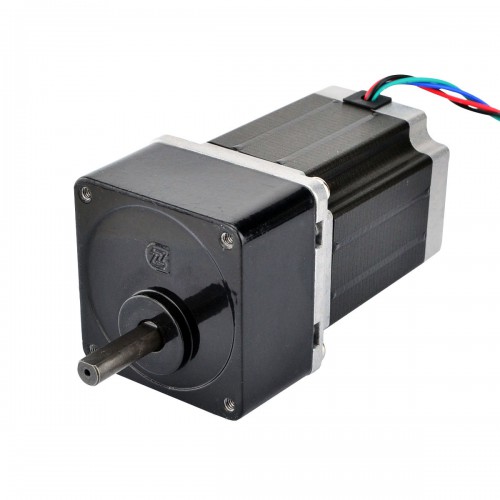

Nema 23 Getriebe Schrittmotor L=76mm 23HS30-2804S-SG30 mit 30:1 Stirnradgetriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€71,77
Nema 23 Getriebe Schrittmotor L=76mm 23HS30-2804S-SG30 mit 30:1 Stirnradgetriebe
Dieser Nema 23-Schrittmotor mit 76-mm-Gehäuse und 2,8 A Nennstrom verfügt über ein integriertes 60-mm-Vierkant-Stirnradgetriebe mit einem Übersetzungsverhältnis von 30:1.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS30-2804S-SG30
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,06 deg
- Haltemoment ohne Getriebe: 1,89Nm
- Nennstrom/Phase: 2,8A
- Phasenwiderstand: 1,13ohms
- Stromspannung: 3,2V
- Induktivität: 5,4mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Spur
- Übersetzungsverhältnis: 30
- Wirkungsgrad: 70%
- Verdrehspiel im Leerlauf: <=3 deg
- Max, zulässiges Drehmoment: 5Nm
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 78mm
- Getriebelänge: 40mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 28mm
- Länge der D-Flachwelle: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,6kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 3 |
| Wirkungsgrad | 70% |
| Untersetzung | 30:1 |
| Getriebelänge (mm) | 40 |
| Getriebeart | Stirnradgetriebe |
| Max. zulässiges Drehmoment (Ncm) | 500 |
| Max. zulässiges Drehmoment (oz.in) | 708,1 |
| Motorspezifikation | |
| Induktivität (mH) | 5,4 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 28 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 189 |
| Haltemoment ohne Getriebe (oz.in) | 267,6 |
| Motorlänge (mm) | 78 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 1500 |
