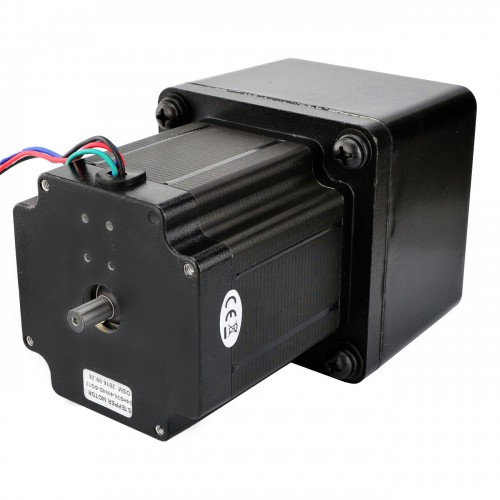

Nema 34 Stirnradgetriebe Schrittmotor 34HS38-4004D-SG13 mit Hinterwelle und 13:1 Stirnradgetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€143,82
Nema 34 Stirnradgetriebe Schrittmotor 34HS38-4004D-SG13 mit Hinterwelle und 13:1 Stirnradgetriebe
Dieser Nema 34-Schrittmotor mit 97-mm-Gehäuse und 4,0 A Nennstrom verfügt über ein integriertes 104-mm-Vierkant-Stirnradgetriebe mit einem Übersetzungsverhältnis von 13:1.
Elektrische Spezifikation
- Herstellerteilenummer: 34HS38-4004D-SG13
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,14 deg
- Haltemoment ohne Getriebe: 4,5Nm
- Nenndrehmoment: 40Nm
- Nennstrom/Phase: 4,0A
- Phasenwiderstand: 0,6ohms
- Stromspannung: 2,4V
- Induktivität: 4,5mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Spur
- Übersetzungsverhältnis: 13
- Wirkungsgrad: 70%
- Verdrehspiel im Leerlauf: <=3 deg
- Max, zulässiges Drehmoment: 40Nm
Physikalische Spezifikation
- Bauform: 104 x 104mm
- Motorlänge: 97mm
- Getriebelänge: 72mm
- Wellendurchmesser: Φ15mm
- Länge der Welle: 43mm
- Länge der Passfedernut: 25mm
- Nutbreite: 5mm
- Durchmesser der hinteren Welle: 8mm
- Länge der hinteren Welle: 13mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 5,6kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 3 |
| Wirkungsgrad | 90% |
| Untersetzung | 13:1 |
| Getriebelänge (mm) | 72 |
| Getriebeart | Stirnradgetriebe |
| Max. zulässiges Drehmoment (Ncm) | 4000 |
| Max. zulässiges Drehmoment (oz.in) | 5664,5 |
| Motorspezifikation | |
| Induktivität (mH) | 4,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,6 |
| Nennstrom (A) | 4 |
| Wellendurchmesser (mm) | 15 |
| Länge der Welle (mm) | 43 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 450 |
| Haltemoment ohne Getriebe (oz.in) | 637,3 |
| Motorlänge (mm) | 97 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | Passfeder |
| Physikalische Spezifikation | |
| Gewicht (g) | 5000 |
