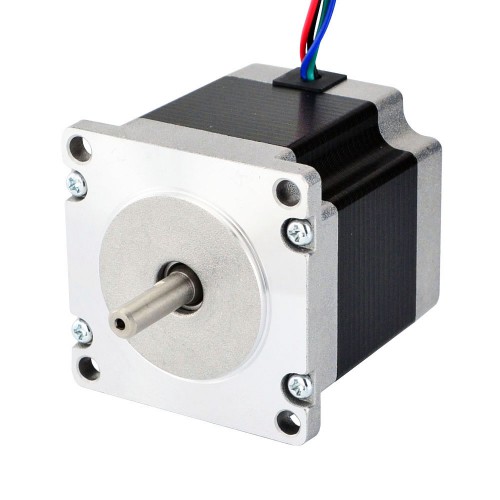

Nema 23 Schrittmotor 23HS22-1504S 5,4V 1,8 Grad 1,16Nm 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€19,25
Nema 23 Schrittmotor 23HS22-1504S 5,4V 1,8 Grad 1,16Nm 4 Drähte
Dieser bipolare Nema 23-Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 57 x 57 x 56 mm. Er verfügt über vier Drähte, jede Phase zieht 1,5 A und hat ein Haltemoment von 1,16 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS22-1504S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,16Nm
- Nennstrom/Phase: 1,5A
- Stromspannung: 5,4V
- Phasenwiderstand: 3,6ohms
- Induktivität: 13mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Wellendurchmesser: Φ6,35mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 0,7kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 116 |
| Haltemoment (oz.in) | 164,3 |
| Induktivität (mH) | 13 |
| Phasenwiderstand (ohm) | 3,6 |
| Nennstrom (A) | 1,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 1000 |
| Gewicht (g) | 700 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
