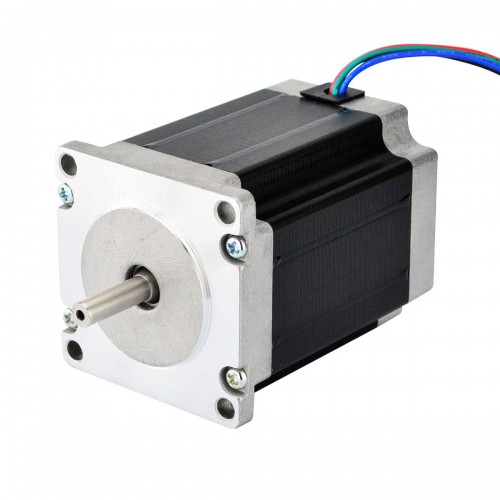

Nema 23 Schrittmotor 23HS30-2804S1 1,9Nm 3,2V 4Drähte Φ6mm Welle
Kaufen Sie jetzt:€27,29
Nema 23 Schrittmotor 23HS30-2804S1 1,9Nm 3,2V 4Drähte Φ6mm Welle
Dies ist einer der beliebtesten Nema 23-Schrittmotoren mit einem Schrittwinkel von 1,8 Grad und den Abmessungen 57 x 57 x 76 mm. Er verfügt über vier Drähte, jede Phase verbraucht 2,8 A und hat ein Haltemoment von 1,9 Nm.
Hinweis: Die Welle hat einen Durchmesser von 6 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS30-2804S1
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8°
- Haltemoment: 1,9Nm
- Nennstrom/Phase: 2,8A
- Stromspannung: 3,2V
- Phasenwiderstand: 1,13ohms
- Induktivität: 5,4mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 76mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 190 |
| Haltemoment (oz.in) | 269 |
| Induktivität (mH) | 5,4 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 76 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 21 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 1100 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
