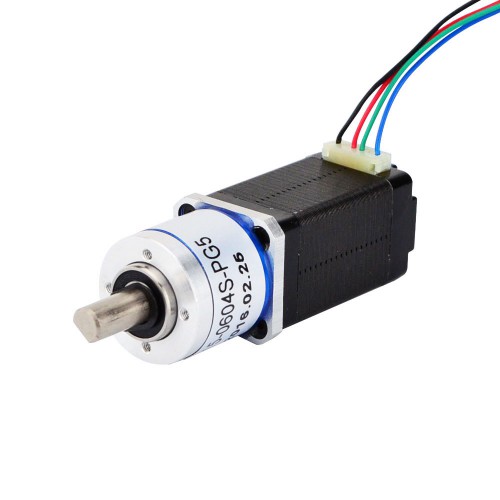

Nema 8 Getriebe Schrittmotor 8HS15-0604S-PG5 mit 5:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€55,75
Nema 8 Getriebe Schrittmotor 8HS15-0604S-PG5 mit 5:1 Planetengetriebe
Dieser Nema 8-Schrittmotor mit 38-mm-Gehäuse und 0,6 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 4,75:1.
Elektrische Spezifikation
- Herstellerteilenummer: 8HS15-0604S-PG5
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,38 deg
- Haltemoment ohne Getriebe: 4Ncm
- Nennstrom/Phase: 0,6A
- Phasenwiderstand: 10ohms
- Stromspannung: 6,0V
- Induktivität: 5,5mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 4,75: 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 0,5Nm
- Drehmoment (erlaubt): 1Nm
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Bauform: 22 x 22mm
- Motorlänge: 38mm
- Getriebelänge: 20,5mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 15mm
- Länge der D-Flachwelle: 9mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 120g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 90% |
| Untersetzung | 4,75:1 |
| Getriebelänge (mm) | 20,5 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 50 |
| Max. zulässiges Drehmoment (oz.in) | 70,8 |
| Zulässiges Dauerdrehmoment (Ncm) | 100 / 141,6 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Induktivität (mH) | 5,5 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 8 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 10 |
| Nennstrom (A) | 0,6 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 15 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 4 |
| Haltemoment ohne Getriebe (oz.in) | 5,7 |
| Motorlänge (mm) | 38 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 120 |
