Nema 17 Doppelwellen Schrittmotor 17HM19-0406D 12V 0,9 Grad 32Ncm 6 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€16,84
Nema 17 Doppelwellen Schrittmotor 17HM19-0406D 12V 0,9 Grad 32Ncm 6 Drähte

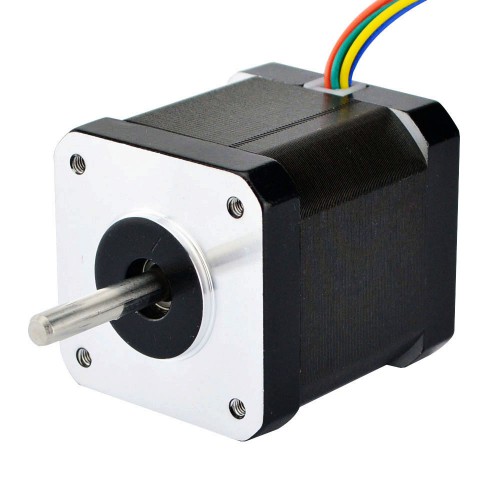

Dieser unipolare Nema 17-Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Größe 42 x 42 x 39 mm. Es verfügt über 6 Drähte, jede Phase zieht einen Strom von 0,4 A bei 12 V, mit einem Haltedrehmoment von 32 Ncm. Eine hintere Welle ist verfügbar.
Elektrische Spezifikation
- Herstellerteilenummer: 17HM19-0406D
- Motortyp: Unipolarer Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 32Ncm
- Nennstrom/Phase: 0,4A
- Stromspannung: 12V
- Phasenwiderstand: 30ohms
- Induktivität: 38mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Wellendurchmesser: Φ5mm
- Vordere Wellenlänge: 24mm
- Länge der D-Flachwelle: 15mm
- Länge der hinteren Welle: 10mm
- Anzahl der Leitungen: 6
- Leitungslänge: 500mm
- Gewicht: 370g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
Orange
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 32 |
| Haltemoment (oz.in) | 45,3 |
| Induktivität (mH) | 38 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 6 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 350 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
