TQMG Serie Nema 23 50:1 Planetengetriebe TQMG23-G50-D8 Verdrehspiel 50' Eingangswelle 8mm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
TQMG Serie Nema 23 50:1 Planetengetriebe TQMG23-G50-D8 Verdrehspiel 50' Eingangswelle 8mm

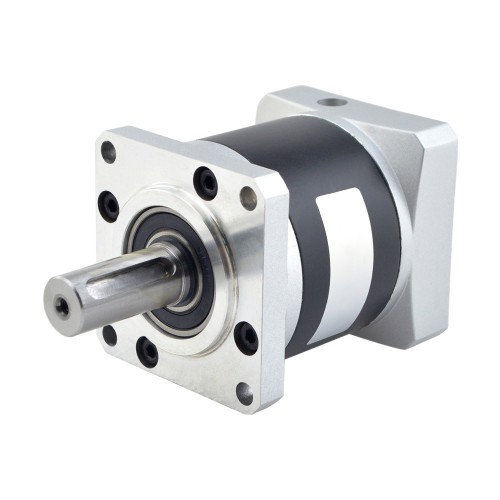

Dieses hochpräzise Planetengetriebe gehört zur TQMG-Serie und verfügt über ein Übersetzungsverhältnis von 50:1 sowie ein maximales Verdrehspiel von 50 Bogenminuten. Im Unterschied zu den Stahlzahnrädern der PLE-Serie bestehen die Zahnräder der TQMG-Serie aus pulvermetallurgischem Material.
Das Inline-Planetengetriebe ist mit einer Kupplung für die Eingangsseite ausgestattet, die mit Standardwellen von 8 mm Durchmesser und kurzer Länge kompatibel ist, wie sie bei Nema 23 Schrittmotoren, bürstenlosen Gleichstrommotoren und Bürsten-Gleichstrommotoren verwendet werden.
Ein kompatibler Motor ist das Modell 23HS30-2904S. Für andere Motoren kontaktieren Sie bitte unseren technischen Support, um die Anpassung der Motorwelle zu besprechen.
Getriebe Spezifikationen
Herstellerteilenummer: TQMG23-G50-D8
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 50: 1
Wirkungsgrad: 90%
Verdrehspiel im Leerlauf: <=50Bogenminuten
Max, zulässiges Drehmoment: 20Nm
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 57 x 57mm
Getriebelänge: 68mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14mm
Ausgangswellenlänge: 34mm
Antriebswellendurchmesser: Φ8mm
Antriebswellenlänge: 13,5mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=50' |
| Flanschdurchmesser (mm) | 57 x 57 |
| Gewicht (g) | 890 |
| Getriebelänge (mm) | 68 |
| Eingangswellendurchmesser (mm) | 8 |
| Länge der Eingangswelle (mm) | 13,5 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 34 |
| Anzug für Motor | Nema 23 |
| Untersetzung | 50 |
| Produkttyp | Getriebe |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQMG-Serie |
-
