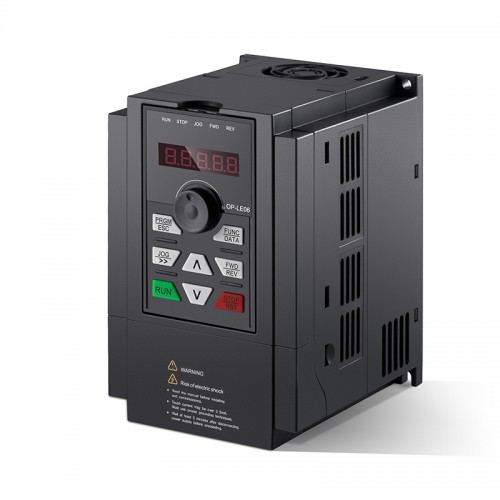

1,5kW Frequenzumrichter VFD BD600-1R5G-2 2PS 7A Einzel-/Dreiphasen 220V
- Handbücher und Dokumentation: Vollständiges Benutzerhandbuch:
Kaufen Sie jetzt:€138,01
1,5kW Frequenzumrichter VFD BD600-1R5G-2 2PS 7A Einzel-/Dreiphasen 220V
Dieser Frequenzumrichter mit einer Leistung von 1,5 kW und einer Eingangsspannung von 220 V (ein- oder dreiphasig) gehört zur BD600-Serie.
Er findet breite Anwendung in Bereichen wie Metallverarbeitung, CNC-Werkzeugmaschinen, Drahtziehmaschinen, Kesselgebläsen, Saugzuggebläsen, untertägigen Grubenlüftern, kommunaler Technik, Gegenstromsystemen, Zentrifugalventilatoren, Umlaufwasserpumpen, Nachspeisepumpen, Injektionspumpen in Ölfeldern, Ölförderpumpen, Musikfontänen, Papierherstellung, Chemie-, Pharma- und Textilindustrie.
Schlüsselspezifikation
Eingangsspannung: 1-Phasen/3-Phasen 220 V AC ± 15 %
Eingangsfrequenz: 47～63Hz
Eingangsstrom: 1-phasig 14,0 A, 3-phasig 8,4 A
Eingangsleistungsfaktor: ≥95 %
Leistung: 2PS(1,5Kw)
Ausgangsstrom: 7,0A
| Frequenzumrichterspezifikation | |
|---|---|
| Eingangsspannung | 1 Phasen 220V / 3 Phasen 220VAC |
| Eingangsfrequenz | 47 - 63Hz |
| Eingangsstrom | 14A(1 Phasen) / 8,4A(3 Phasen) |
| Leistung | 2PS / 1,5kW |
| Ausgangsstrom | 7A |
| Steuerungsmodi | V/F-Steuerung, Nicht-PG-Vektorsteuerung (SVC), PG-Vektorsteuerung (FVC) |
| Eingangsleistungsfaktor | ≥95% |
| V/f-Steuerung | Linie, Mehrpunkt, quadratische V/F-Kurve, V/F-Trennung |
| Anlaufdrehmoment | Typ G: 0,5 Hz/150 % (SVC), 0 Hz/180 % (FVC); Typ P: 0,5 Hz/100 % |
| Frequenzauflösung | 0,01 Hz (Digitaleinstellung); maximale Frequenz x 0,025 % (analoge Einstellung) |
| Vibration | Unter 20 Hz 9,8 m/s (1 G), Über 20 Hz 5,88 m/s (0,6 G) |
| Lagerumgebung | ≤1000M, Innenbereich (keine ätzenden Gase und Flüssigkeiten) |
| Lagertemperatur | -20℃～60℃ |
| Betriebsbefehlsmodus | Tastatursteuerung, Terminalsteuerung, serielle Kommunikationssteuerung |
| Frequenzreferenzquelle | Digital, analog, Pulsfrequenz, serielle Kommunikation, mehrstufige Geschwindigkeit, einfache SPS und PID. Die Kombination von Multimodi und die verschiedenen Modi können umgeschaltet werden |
| Überlastfähigkeit | Typ G: 150 % Nennstrom 60 s, 180 % Nennstrom 3 s; Typ P: 120 % Nennstrom 60 s, 150 % Nennstrom 3 s |
| Drehzahlstellbereich | 1:100(SVC), 1:1000(FVC) |
| Drehzahlregelgenauigkeit | ±0,5%(SVC), ±0,02%(FVC) |
| Trägerfrequenz | 0,5 bis 16,0 kHz; Automatische Anpassung der Trägerfrequenz entsprechend den Lasteigenschaften |
| Drehmomentverstärkung | Automatische Drehmomentverstärkung; manuelle Drehmomentverstärkung 0,1–30 % |
| Beschleunigungs- und Verzögerungsmodus | Linie oder S-Kurve, 4 Arten von Beschleunigungs-/Verzögerungszeiten im Bereich von 0,0 bis 6500,0 s |
| Gleichstrombremse | Unterstützt das Starten und Stoppen der Gleichstrombremse. |
| Jogging-Steuerung | 0,0 Hz bis 50,00 Hz (Jog-Frequenzbereich); 0–6500,0 s (Jog-Beschleunigungs-/Verzögerungszeit) |
| Einfache PLC- und Mehrstufen-Drehzahlsteuerung | Eingebaute SPS oder Steuerterminal, 16 Geschwindigkeitsstufen können eingestellt werden |
| Integrierter PID-Regler | Integrierte PID-Steuerung zur einfachen Realisierung der Regelung der Prozessparameter (wie Druck, Temperatur, Durchfluss usw.) |
| Automatische Spannungsregelung (AVR) | Hält automatisch eine konstante Ausgangsspannung aufrecht, wenn sich die Spannung des Stromnetzes ändert |
| Gemeinsamer DC-Zwischenkreis | Mehrere frequenzumrichter können einen gemeinsamen DC-Bus verwenden (gemeinsame DC-Bus-Funktion). |
| Traversensteuerung | Mehrfach-Dreiecksimpulsfrequenzsteuerung (Traversensteuerungsfunktion) |
| Feste Längenkontrolle | Längenkontrolle einstellen |
| Zeitsteuerung | 0–6500 Min. (Einstellung des Zeitbereichs) |
| Eingangsanschlüsse | a. Unterstützt Hochgeschwindigkeitsimpulseingang, b. 1 Analoger Spannungseingang 0~10 VDC, c. 2 Spannungseingang 0~10 VDC oder Stromeingang 0~20 mA |
| Ausgangsanschlüsse | a. 1 Open-Collector-Ausgang, erweiterbar auf 1 Hochgeschwindigkeits-Impulsausgang, b. 2 Relaisausgänge, c. 2 Analogausgänge: Spannungsausgang 0–10 VDC oder Stromausgang 0–20 mA |
| Schutzart | IP20 |
| Luftfeuchtigkeit und Temperatur | 90 % relative Luftfeuchtigkeit oder weniger (keine Kondensation), -10 °C bis 40 °C. Die Leistung des Wechselrichters wird herabgesetzt, wenn die Umgebungstemperatur 40 °C übersteigt. |
| Kühlmodus | Zwangsluftkühlung |
