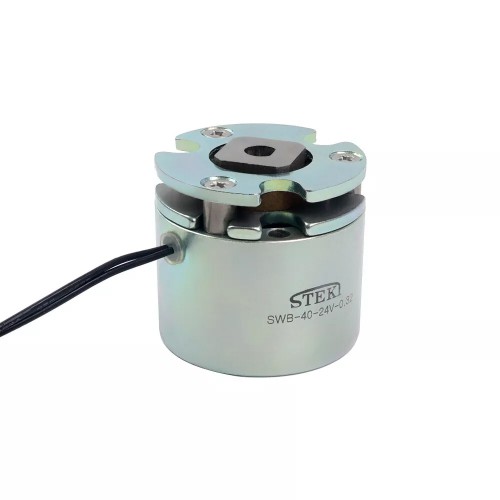

Non-excited DC Elektromagnetische Bremse 24VDC 0,32 Nm für Nema 14 Schrittmotor

Non-excited DC Elektromagnetische Bremse 24VDC 0,32 Nm für Nema 14 Schrittmotor

Diese Bremse ist nicht erregt und wird mit 24 V Gleichstrom betrieben. Sie kann ein maximales statisches Reibungsdrehmoment von 0,32 Nm erzeugen. Sie ist für Nema 14-Schrittmotoren geeignet.

Das Funktionsprinzip ist:

Bei Zufuhr von Strom zieht die elektromagnetische Kraft im Magnetkörper den Anker an, wobei die Federwirkung überwunden wird. Dadurch kann sich die Reibscheibe frei drehen. Bei Unterbrechung der Stromversorgung entfällt die elektromagnetische Kraft, und die Druckfeder drückt die Ankerplatte mechanisch, sodass die Reibscheibe zwischen sich und der Druckplatte eingeklemmt wird. Dadurch entsteht ein Drehmoment, das die Last hält.

Vorsichtsmaßnahmen bei der Bremsenmontage:

1. Der Motor muss über eine passende Hinterwelle verfügen.

2. Der Motor verfügt über passende Befestigungslöcher und die Größe muss passen.

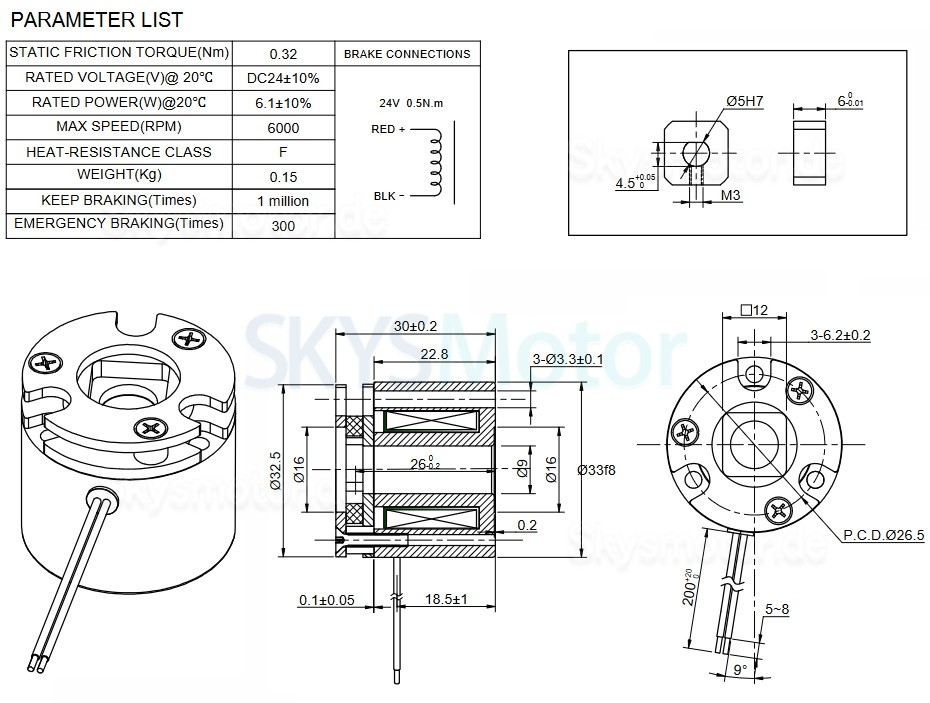

Bremsenspezifikation

Bremsentyp: Nicht erregt

Haftreibungsmoment: 0,32Nm

Nennspannung: 24VDC

Nennleistung: 6,1W

Wärmebeständigkeitsklasse: F

Max. Drehzahl:6000 U/min

Gewicht: 0,14kg;
