400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme
400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme
Beschreibung:

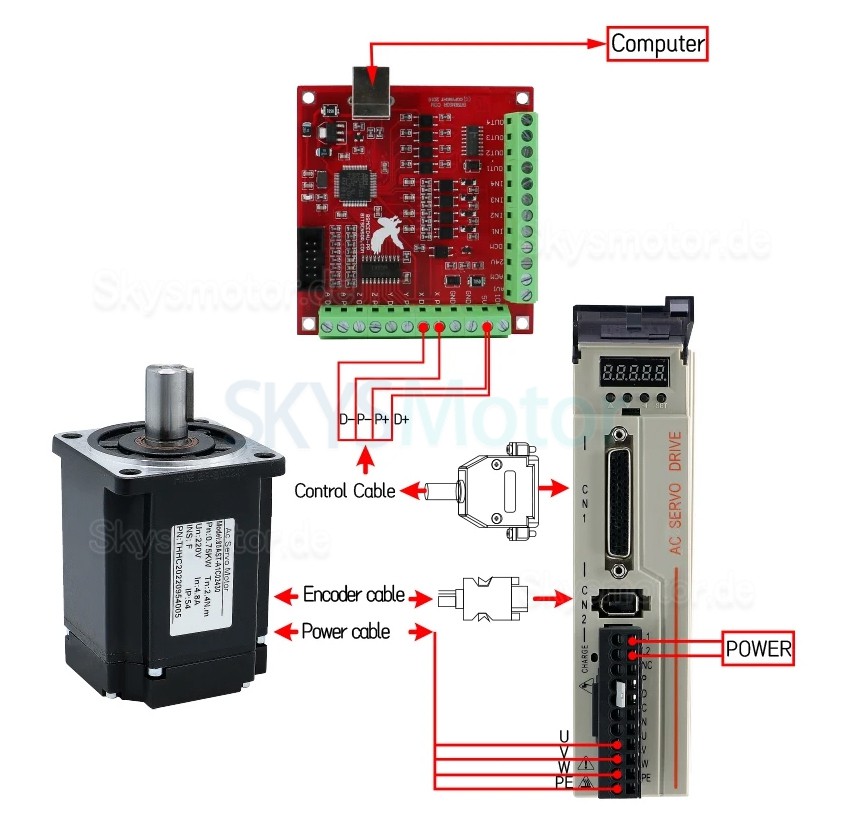

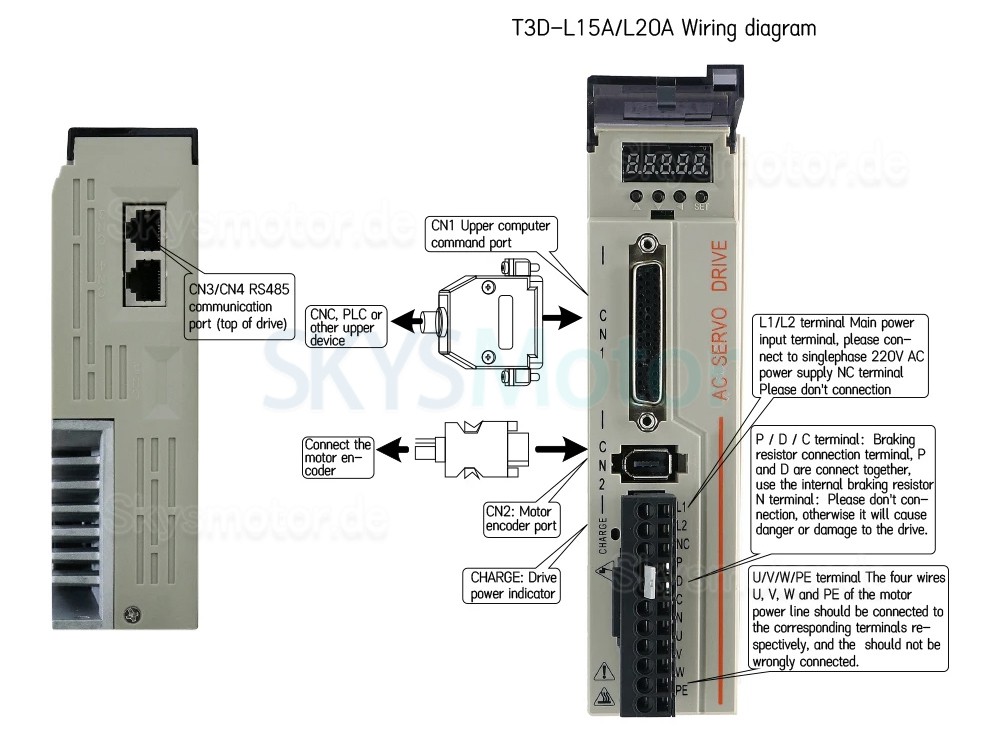

1: Unterstützt Pulssteuerung (5 V oder 24 V), Analogsignal (0–10 V) und Modbus RS485-Steuerung.
2: Kompatibel mit CNC- und PLC-Systemen.
3: Beim Anschluss eines 24-V-Puls-Signals müssen zwei 2K 1/4W-Widerstände in Reihe an P+ und D+ angeschlossen werden, da sonst der Treiber beschädigt werden kann.
4: Motoren mit Bremse müssen an eine externe 24-V-Stromversorgung und ein Relais angeschlossen werden.
5: Einstellungen bei Inbetriebnahme:
- P-036 auf 1 (Drehrichtung umkehren) oder 0 (positive Drehrichtung) einstellen.
- P-098 auf 1 (interne Freigabe) oder 0 (externe Freigabe) einstellen.
- Je größer der Wert von P-029 (elektronisches Übersetzungsverhältnis), desto höher die Geschwindigkeit.
Nach Abschluss der Einstellungen die Bestätigungstaste an E-SEF lange drücken, bis "DONE" angezeigt wird. Danach das System ausschalten und neu starten.

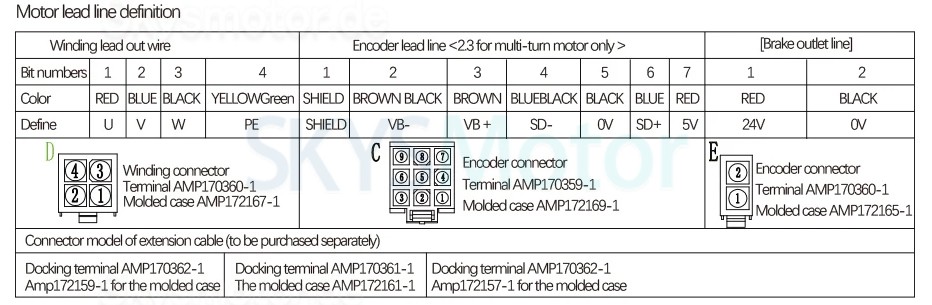

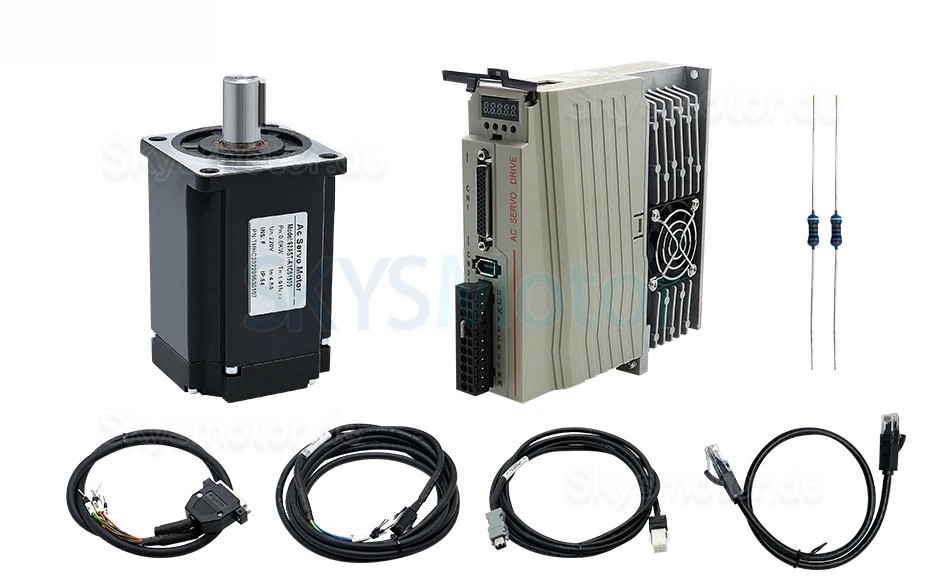

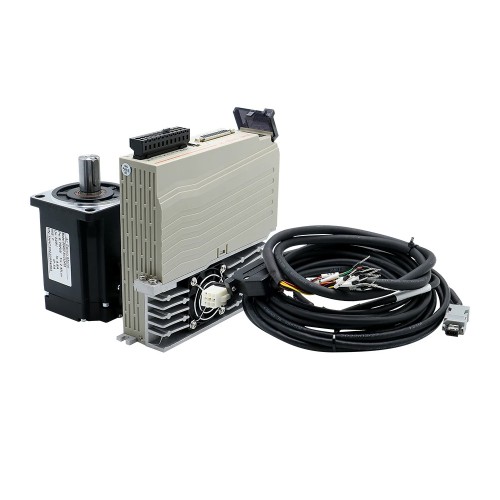

Lieferumfang:
1* Servomotor (17-Bit-Absolutdrehgeber)
1* AC Servoantrieb
1* 3m Encoderkabel + Stromkabel
1* Steuersignalkabel
2* 2 kΩ 1/4 W Widerstand
1* RS485 Kabel
.jpg "400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme")
.jpg "400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme")
.jpg "400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme")
.jpg "400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme")
.jpg "400W/600W/750W/1000W AC Servomotor mit Steuerung Set 110V / 220V 1,27Nm-3,8Nm für CNC- und SPS-Systeme")
| Technical Specifications | ||||
| Nennspannung (V) | 220 | 220 | 220 | 220 |
| Nennleistung (W) | 400 | 600 | 750 | 1000 |
| Rotor pole pairs (P) | 5 | 5 | 5 | 5 |
| Nenndrehmoment (Nm) | 1.27 | 1.91 | 2.4 | 3.8 |
| Instantaneous max torque (Nm) | 3.82 | 5.73 | 7.2 | 11.4 |
| Rated Speed / Max Speed (rpm) | 3000/6000 | 3000/6000 | 3000/5000 | 2500/3000 |
| Nennstrom (A) | 2.8±10% | 4±10% | 4.8±10% | |
| Instantaneous Max Current (A) | 8.4±10% | 12±10% | 14.4±10% | |
| Moment Coefficient (Nm/A) | 0.42±10% | 0.54±10% | 0.5±10% | 0.93±10% |
| Back EMF Coefficient ( X10 V/U/min) | 27.5±10% | 32.5±% | 33.2±10% | 56±10% |
| >Widerstand (Ω ) | 3±10%(20℃) | 3.2± 10%(20 ℃) | 1.6 ± 10%(20 ℃) | 3±10%(20℃) |
| Induktivität (mH) | 7.8±20%(20℃) | 8.4±20%(20℃) | 9.5±20%(20℃) | 19±20%(20℃) |
| Trägheitsmoment (X10V/U/min) | 0.68 [0.73] ± 10% | 0.82[1.7] ± 10% | 1.72 [1.77]± 10% | 2.4[2.45]±10% |
| Max. Radiallast (N) | 245 | 392 | ||
| Max axial load (N) | 74 | 147 | ||
| Gewicht (KG) | 1.22 [1.65]± 10% | 1.4[1.7]±10% | 2.2[3]±10% | 2.71[3.36]±10% |
| Encoder-Auflösung | 10000ppr | |||
| Protection Structure | IP65 | |||
| Isolationsklasse | F | |||
| Isolationswiderstand | > 20m Ω DC500V | |||
| Insulation Withstand voltage | AC 1500V 1minutes | |||
| Vibration Level | Rated A for operation | |||
| Turn Around | Forward turn command,viewed from load sid, counterclockwise (CCW) | |||
| Surroundings | Temperature -20℃ ~ 40 ℃, Luftfeuchtigkeit 20% ~ 80% RH (no condensation), altitude below 1000 | |||
| Temperature - 20℃ ~ 60℃, (no freezing) Luftfeuchtigkeit 20% ~ 80% RH (no condensation) | ||||
| Impact Strength | 98m/S ² | |||
| Vibration Resistance | 49m/S ² | |||

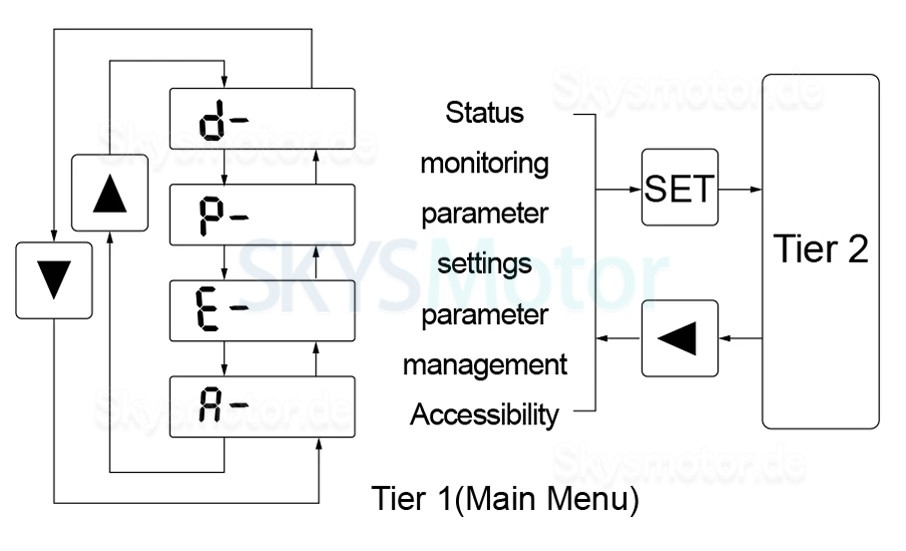

| Symbol | Name | Function |
| POW | Power Light (none) |
The decimal point of the second digital bube from the left lights up to indicate that the servo is under voltage |
| RUN | Runing light (none) |
The decinal point of the first digital tube from the left lights up to indicate that the servo is enabled |
| ▲ | Add key | Increase the serial number of value, long press has repeat effect |
| ▼ | Decrease Key | Decrease the serial number of value,long preass haas repeat effect |
| ◀ | Exit Key | Menu exit, operation cancelled, |
| SET | Enter | Menu Entry,parameter modification confirmation or operation confirmation |
Set After Power on:
Find P-098 and change it to 1
Find the E-SEF, press and hold the confirmation key until it shows DONE. then the parameters has been saved successfully. After all parameters are set, power off and restart.
Common parameters:
P-036 is changed to 1 (reverse direction) 0 (positive direction) motor direction conversion parameter. The default is 1 reverse direction
P-029 (electronic gear ratio numerator) is 1 by default, the higher the value, the faster the speed
(The above parameters are general setting parameters. If you need to modify other parameters, please refer to the manual or contact the technical/sales personnel)
The following parameters are rigid adjustment parameters. No adjustment is needed if the equipment is OK
P-005 (Speed ring rigidity)
P-009 (Position ring rigidity)
P-006 (generally, the maximum setting is about 100)
P-019 (generally, the maximum setting is about 300)

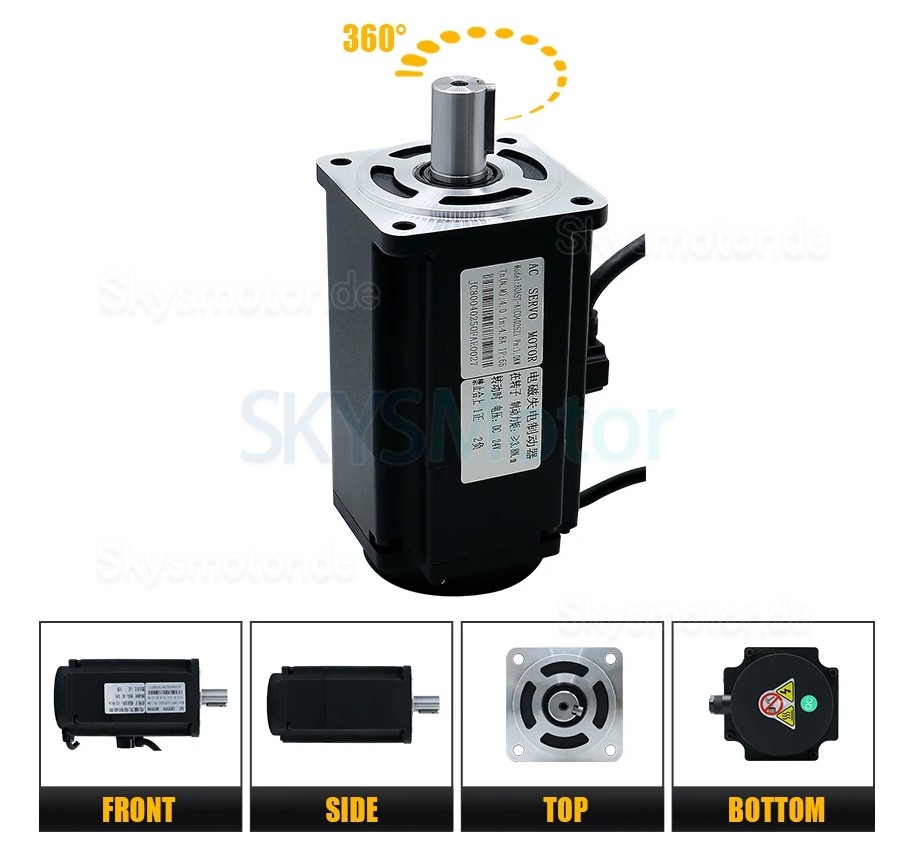

| Servomotor-Spezifikationen | |
|---|---|
| Nennleistung (W) | 400 / 600 / 750 / 1000 |
| Eingangsspannung (V) | 220 |
| Nenndrehzahl (U/min) | 3000 / 2500 |
| Nenndrehmoment (Nm) | 1,27 / 1,91 / 2,4 / 3,8 |
| Spitzengeschwindigkeit (U/min) | 3,82 |
| Spitzendrehmoment (Nm) | 5,73 / 7,2 / 11,4 |
| Mit Bremse | Mit Bremse |

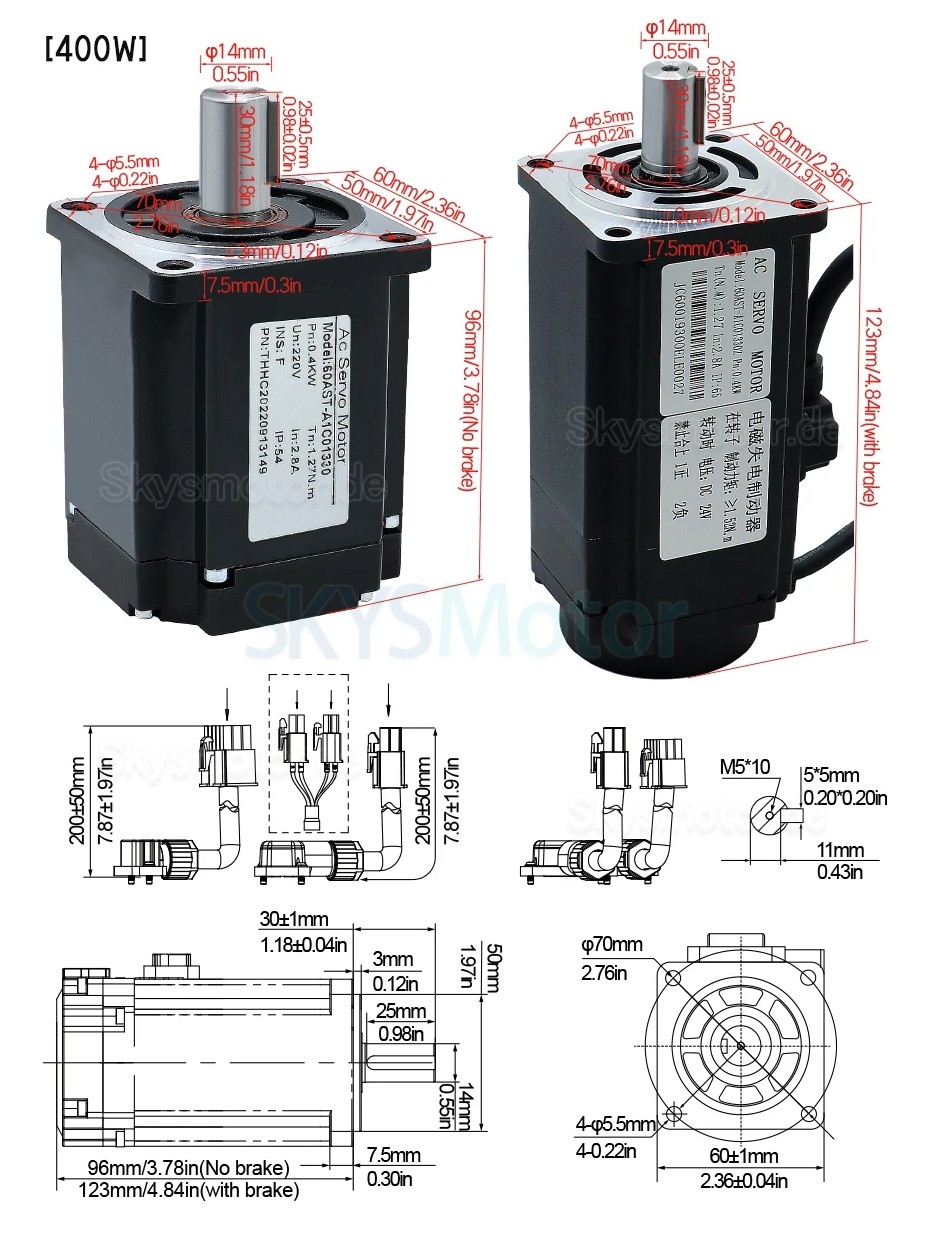

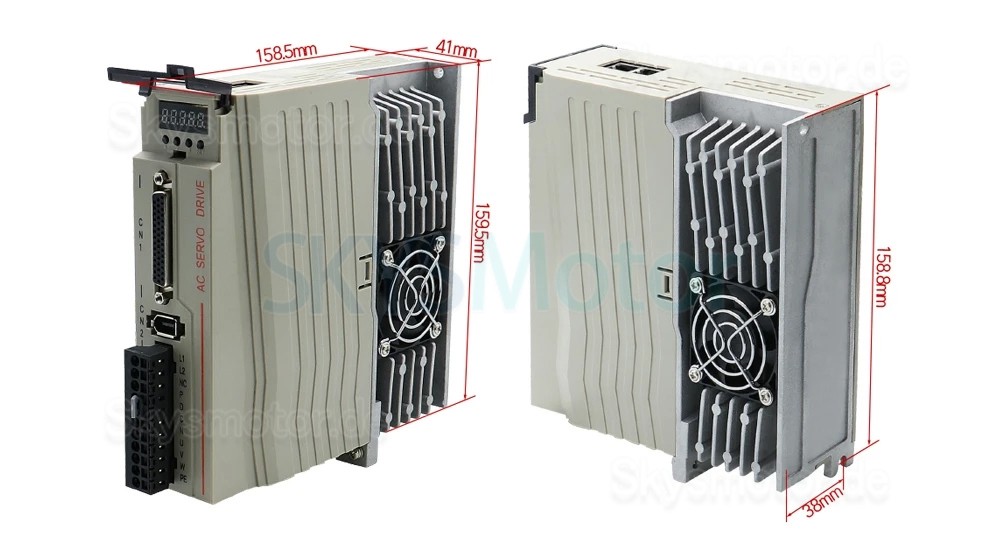

| Physikalische Spezifikation | |

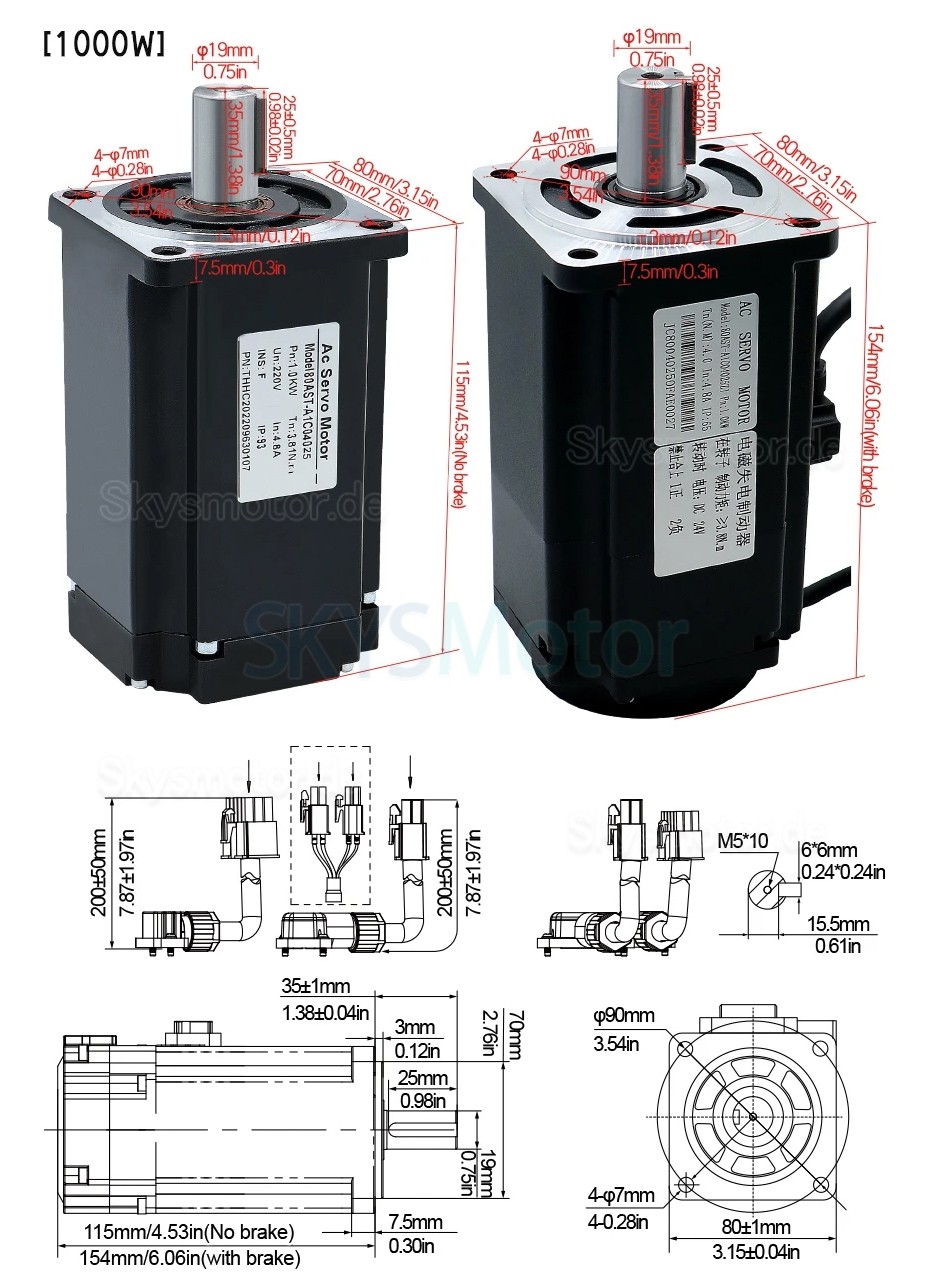

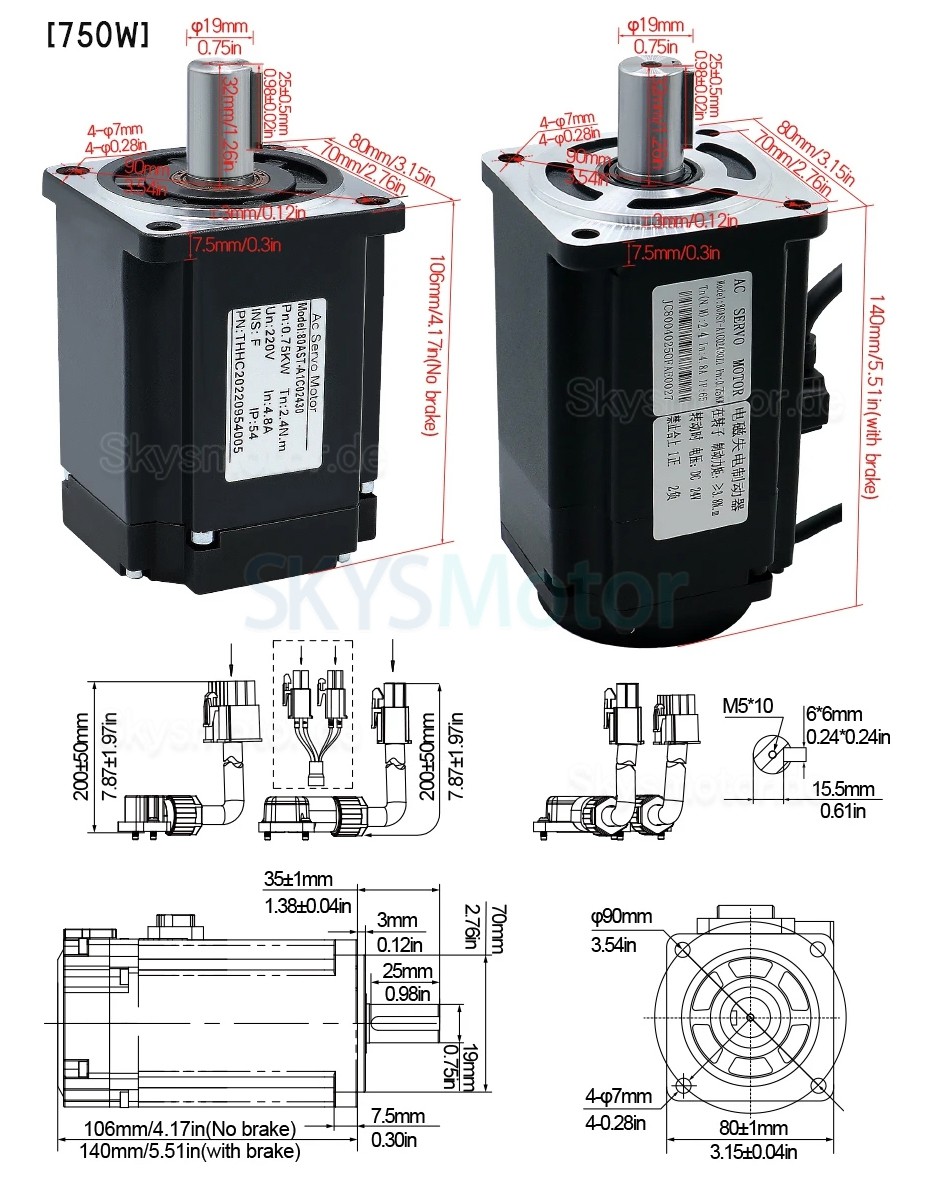

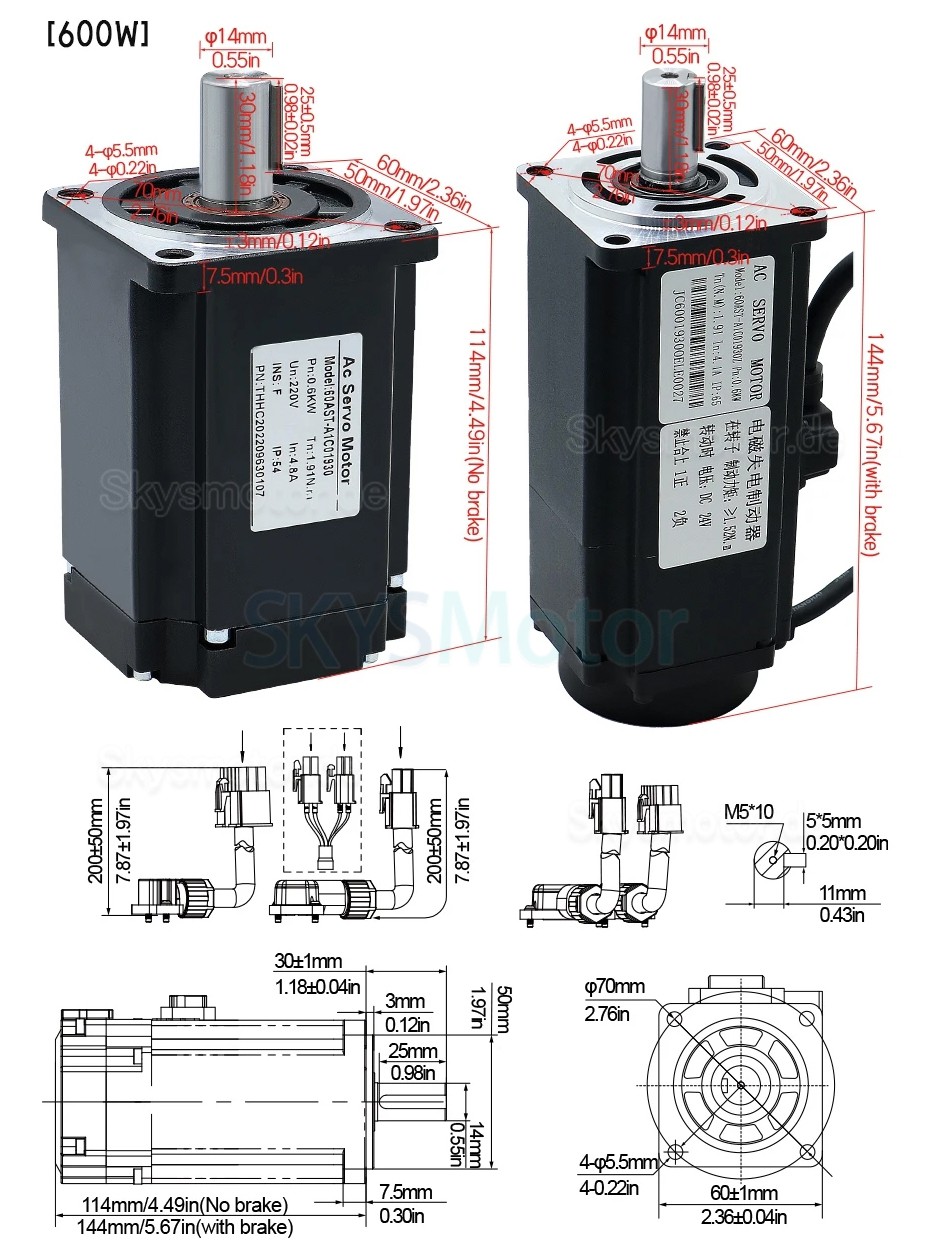

| Motorlänge (mm) | 96 / 114 / 106 / 115 |
| Wellendurchmesser (mm) | 14 / 19 |
| Länge der Welle (mm) | 25 |
| Wellentyp | Passfeder |
| Gewicht (g) | 1660 / 1700 / 3000 / 3360 |
