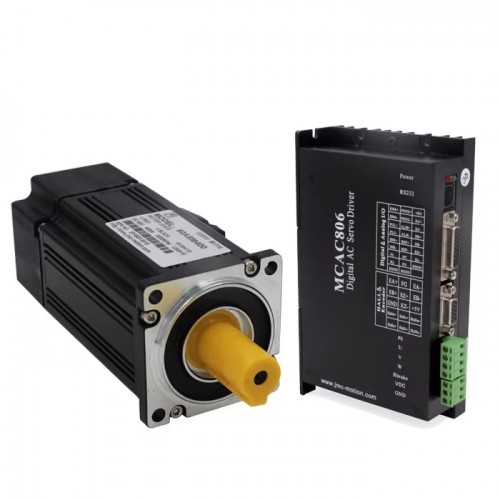

400W AC Servomotor Kit MCAC806+60ASM400 60V 8,4A 1,27N.m 220V 3000U/min mit MCAC806 Servotreiber

400W AC Servomotor Kit MCAC806+60ASM400 60V 8,4A 1,27N.m 220V 3000U/min mit MCAC806 Servotreiber

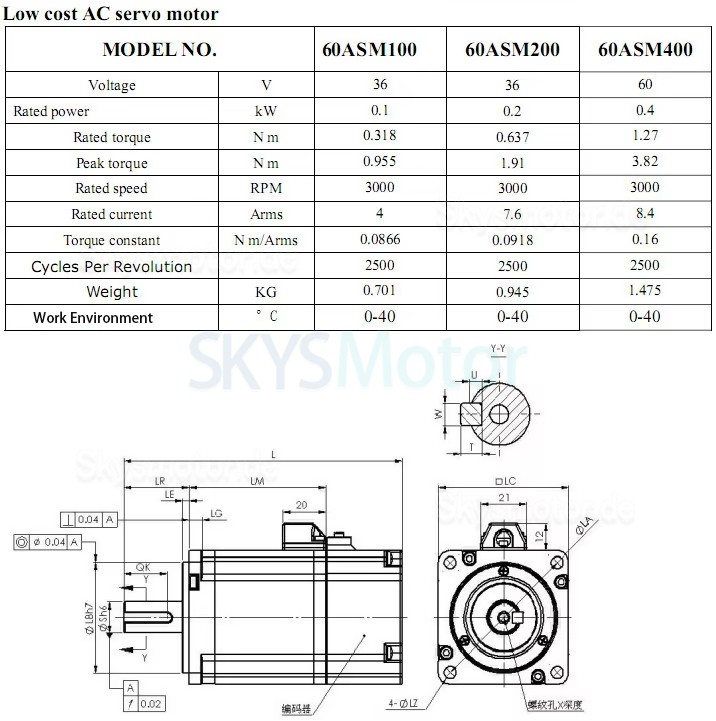

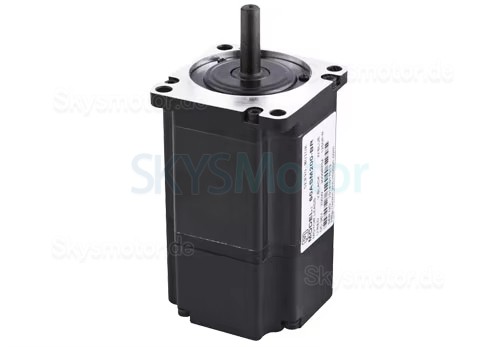

Servomotor-Spezifikationen

Herstellerteilenummer:60ASM400

Phasen:3 Phase

Versorgungsspannung:60V

Nennleistung:400W

Nenndrehmoment:1,27N.m

Spitzendrehmoment:3,82N.m

Nenndrehzahl: 3000 U/min

Nennstrom:8,4A

Frequenz:200HZ

Polzahl:8

Widerstand:3,03*10-3 V/U/min

Drehmomentkoeffizient:0,0866 N.m/A

Rotorträgheitsmoment(10^-4kg*cm²):0,58

Encoder: 1250 Zeilen

Physikalische Spezifikation:

Bauform:60 x 60mm

Motorlänge:157mm

Wellendurchmesser:14mm

Länge der Welle:30mm

Gewicht:1,5kg;

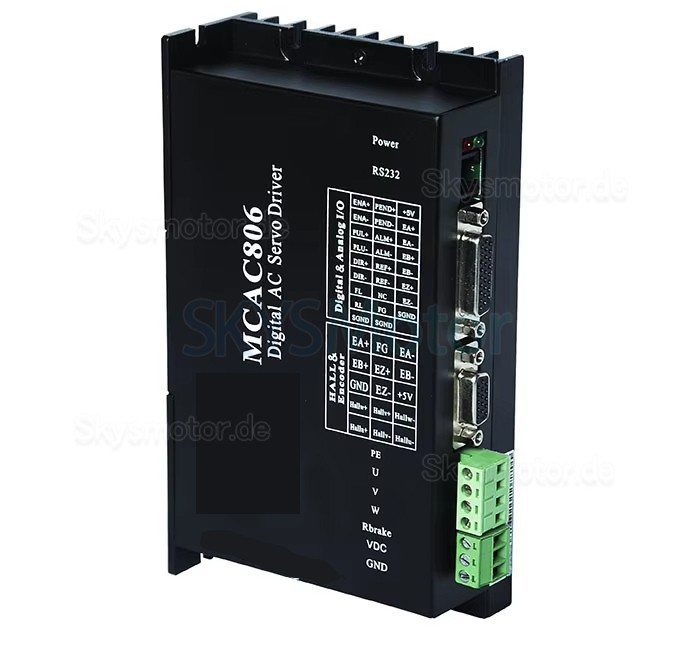

MCAC806 400W 36V-80V 8A AC Servo Motor Driver Controller

MCAC806 is designed and manufactured using DSP vector control, closed loop servo drives with low-cost and all-digital AC, It includes three adjustable feedback loop control which are position loop, speed loop and current loop, It has stable performance which suitable for driving voltages between 48V and 80V, and the power below 400W AC servo motor,

Eigenschaften:

Mehrere Arten von Puls-Eingangsmodi

Puls + Richtung

CW / CCW Doppel-Puls

A / B Phasenpuls

Servo-Reset-Eingangsinterface mit Optokoppler-Isolierung (ERC)

Bandbreite des Stromkreises: (-3dB) 2KHz (typischer Wert)

Bandbreite des Geschwindigkeitskreises: 500Hz (typischer Wert)

Bandbreite des Positionskreises: 200Hz (typischer Wert)

Motor-Encoder-Eingänge, vertikale Posten: Differenzeingang (26LS32)

RS232C-Schnittstellenparameter, die über PC oder Textanzeige heruntergeladen werden können

Schutzfunktionen: Überstrom, I2T, Überspannung, Unterspannung, Überhitzung, Überdrehzahl, Überdifferentialschutz

Grüne LED zeigt den Betrieb an, rote LED zeigt Schutzmodus oder Offline-Status an

Technische Daten

DC-Eingangsspannungsbereich 36 ~ 80V (48V Typisch)

600 W Dauerleistung

Dauerausgangsstrom 8A 32KHz PWM

Überlastausgangsstrom 20A (3 Sekunden)

Schutz:

Auslösewert für den Überstrom-Peak: 30A ± 10%

Überlast-I2t-Strom-Auslösewert: 300% 5S

Überhitzungsauslösewert: 80 ℃

Überspannungsauslösewert: 85V

Auslösewert für die Unterspannung: 18V

Maximale Puls-Eingangsfrequenz: 300K

Standard-Kommunikationsgeschwindigkeit: 9,6Kbps (erfordert zusätzlichen Schnittstellenkonverter)

Umgebungsbedingungen:

Einsatzbereiche: Staub, Ölnebel und korrosive Gase vermeiden

Betriebstemperatur: 0 ~ +50 ℃

Lagertemperatur: -20 ℃ ~ +80 ℃

Luftfeuchtigkeit: 40 ~ 90% RH

Kühlung: Natürliche Kühlung oder erzwungene Luftkühlung

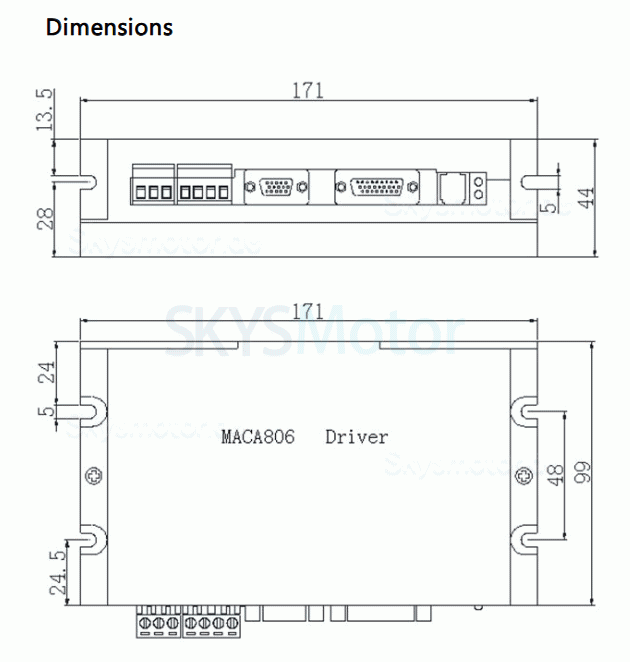

Abmessungen: 171 × 99 × 44mm

Gewicht ca, 550g;
