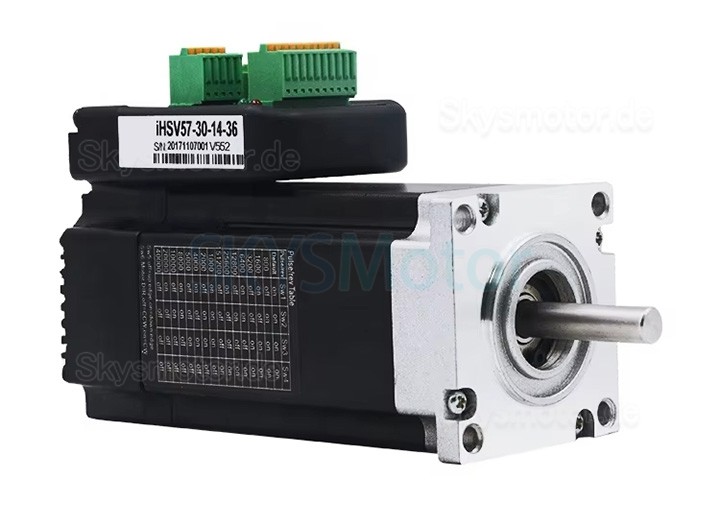

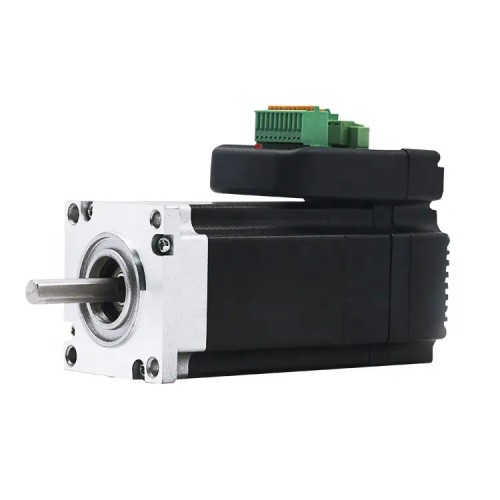

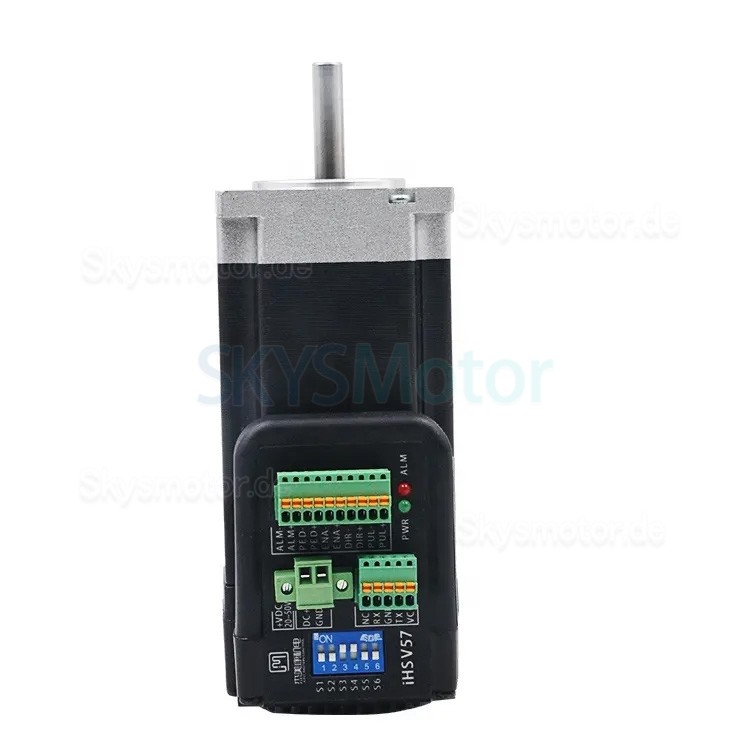

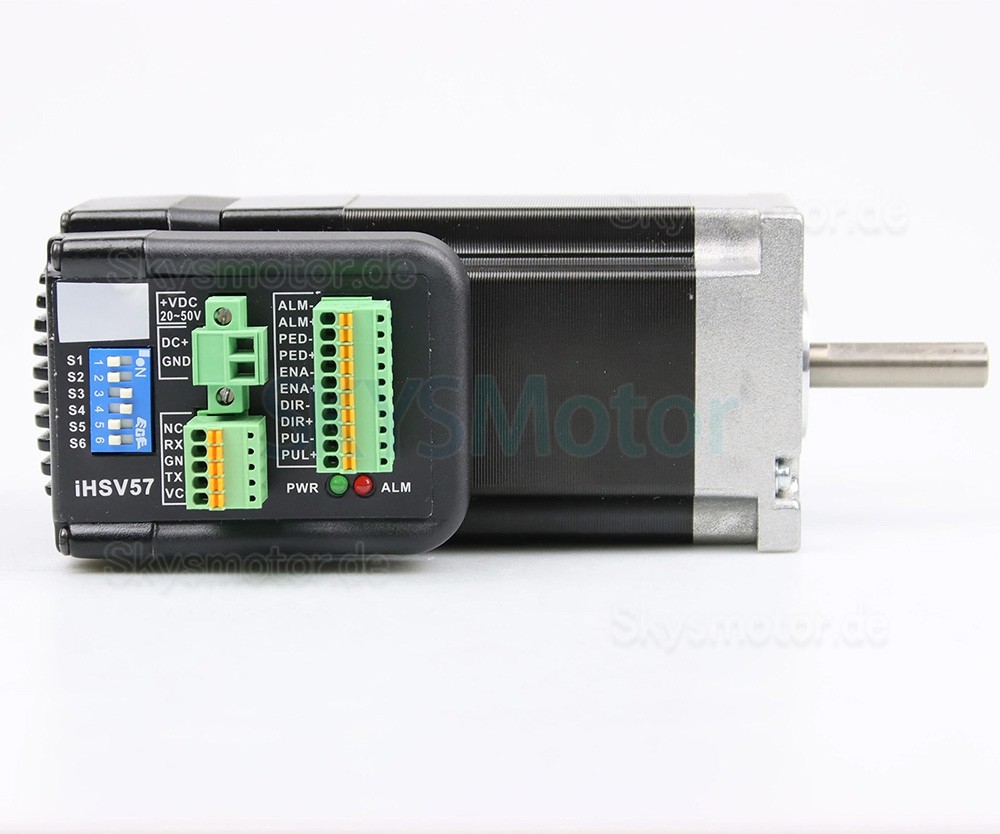

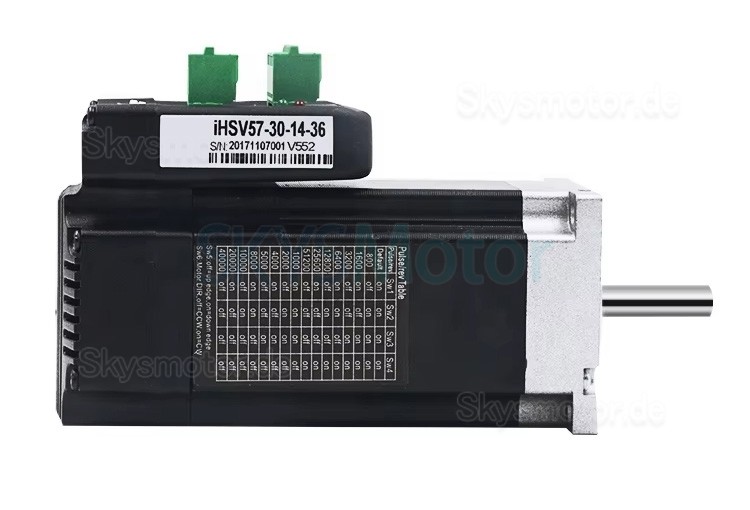

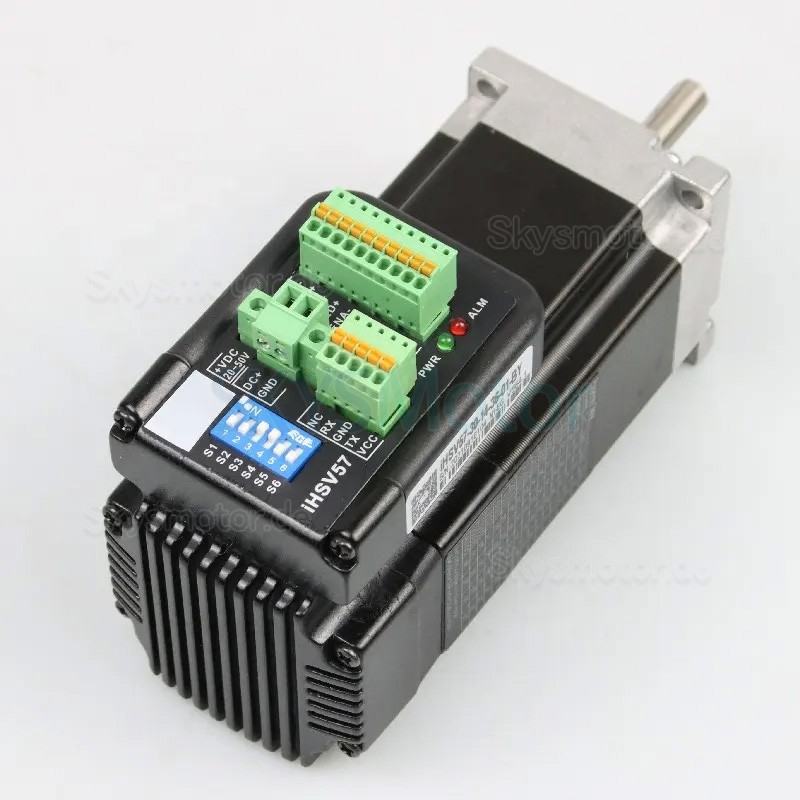

Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min
-
Handbücher und Dokumentation:
Datenblatt:
Benutzerhandbuch:

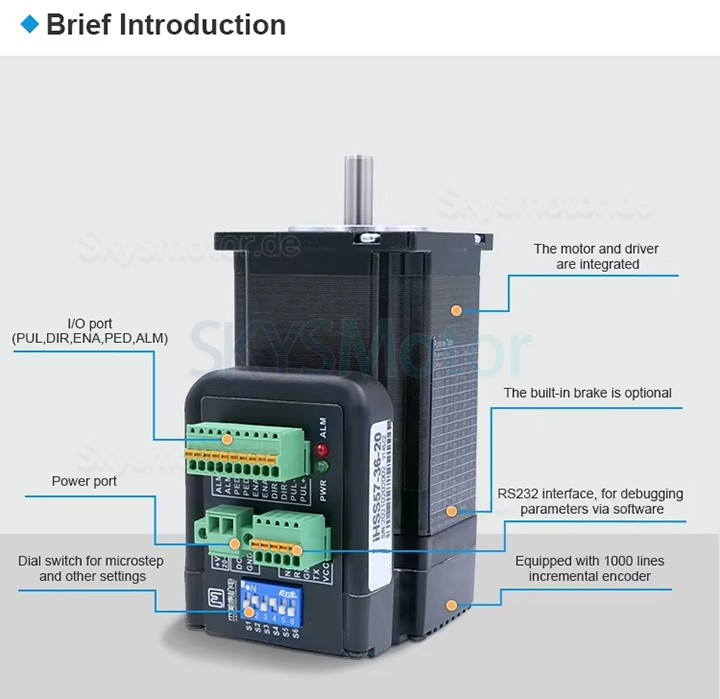

Der IHSV57-30-14-36 integrierte AC-Servoantriebsmotor kombiniert einen AC-Servoantrieb mit einem Servomotor und nutzt eine Vektorregelung auf DSP-Basis. Er bietet ein volldigitales, geschlossenes Regelsystem mit geringer Wärmeentwicklung, geringer Vibration und schneller Reaktionszeit. Der Antrieb unterstützt drei einstellbare Regelmodi: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Die Serie IHSV57 ist für Anwendungen im Bereich der Bewegungssteuerung mit stabiler Leistung und hoher Wirtschaftlichkeit konzipiert.
Elektrische Spezifikation:
Herstellerteilenummer:iHSV57-30-14-36
Anzahl der Phasen:3
Leerlaufdrehzahl: 4200U/min +/- 7%
Nenndrehzahl: 3000U/min +/- 7%
Nenndrehmoment: 0,45N.m
Nennspannung:36V
Nennstrom:5,4A
Leerlaufstrom:0,55A
Leistung:140W
Isolationsklasse:B;

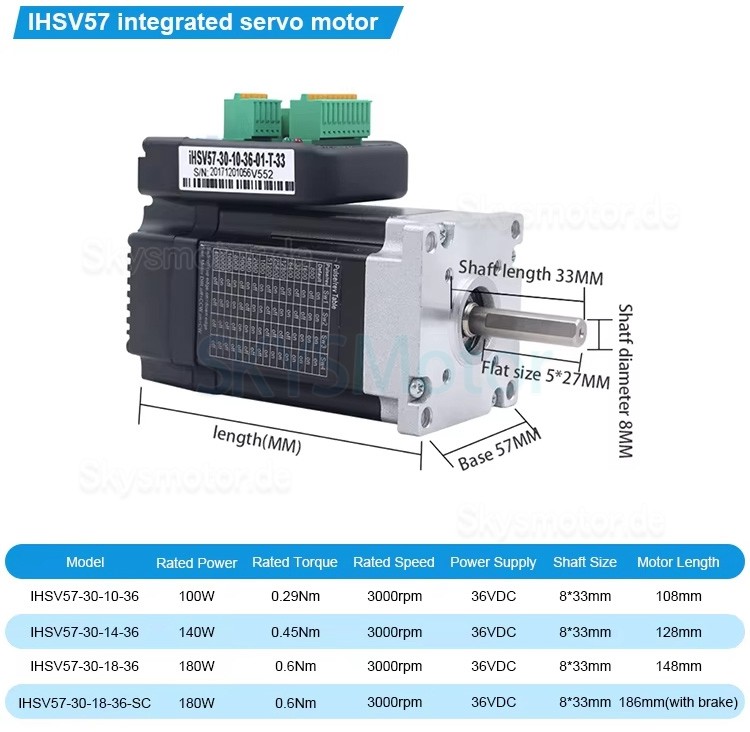

Physikalische Spezifikation:
Bauform: 57 x 57mm
Motorlänge:128 mm
Länge der Welle:33 mm
Wellendurchmesser: Φ8 mm
Länge der D-Flachwelle: 27 mm
Gewicht: 1,4kg;
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")

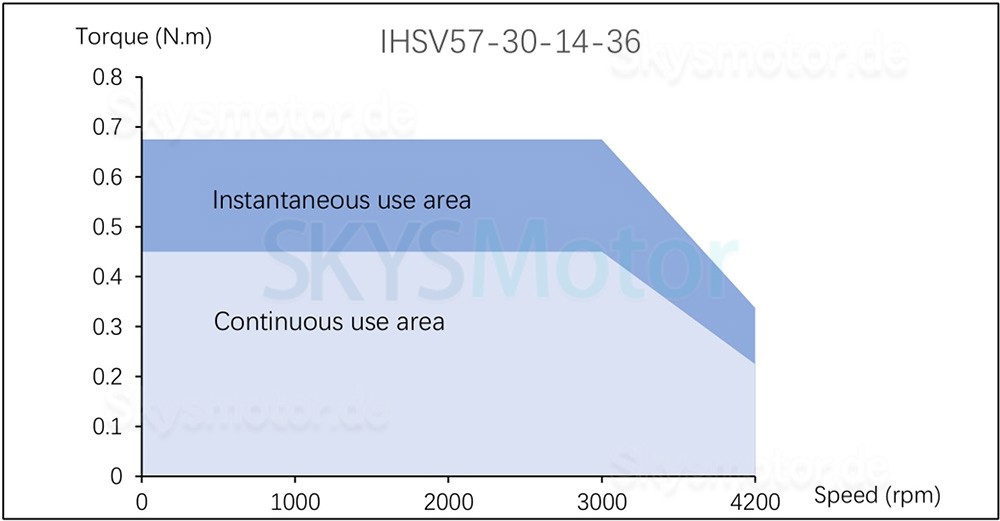

Torque diagram:
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV57-30-14-36 140W 36V 0,45N.m 5,4A 3 Phasen 3000U/min")
| Servomotor-Spezifikationen | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 0,55 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung (W) | 140 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 0,45 |
| Mit Bremse | Ohne Bremse |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Länge der D-Flachwelle | 27 |
| Motorlänge (mm) | 128 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 33 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1400 |
