Nema 23 Integrierter AC Servomotor mit Steuerung iHSV57-30-18-36 180W 36V 0,6N.m 3 Phasen 3000U/min
-
Handbücher und Dokumentation:
Datenblatt:
Benutzerhandbuch:
Der IHSV57-30-18-36 integrierte AC-Servoantriebsmotor kombiniert einen AC-Servoantrieb mit einem Servomotor und nutzt eine Vektorregelung auf DSP-Basis. Er bietet ein volldigitales, geschlossenes Regelsystem mit geringer Wärmeentwicklung, geringer Vibration und schneller Reaktionszeit. Der Antrieb unterstützt drei einstellbare Regelmodi: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Die Serie IHSV57 ist für Anwendungen im Bereich der Bewegungssteuerung mit stabiler Leistung und hoher Wirtschaftlichkeit ausgelegt.
Elektrische Spezifikation:
Herstellerteilenummer:iHSV57-30-18-36
Anzahl der Phasen:3
Leerlaufdrehzahl: 4200U/min +/- 7%
Nenndrehzahl: 3000U/min +/- 7%
Nenndrehmoment: 0,6N,m
Nennspannung:36V
Nennstrom:7,5A
Leerlaufstrom:0,65A
Leistung:180W
Isolationsklasse:B;
Physikalische Spezifikation:
Bauform: 57 x 57mm
Motorlänge:148 mm
Länge der Welle:33 mm
Wellendurchmesser: Φ8 mm
Länge der Passfedernut: 20 mm
Gewicht: 1,64kg;
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung iHSV57-30-18-36 180W 36V 0,6N.m 3 Phasen 3000U/min")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung iHSV57-30-18-36 180W 36V 0,6N.m 3 Phasen 3000U/min")

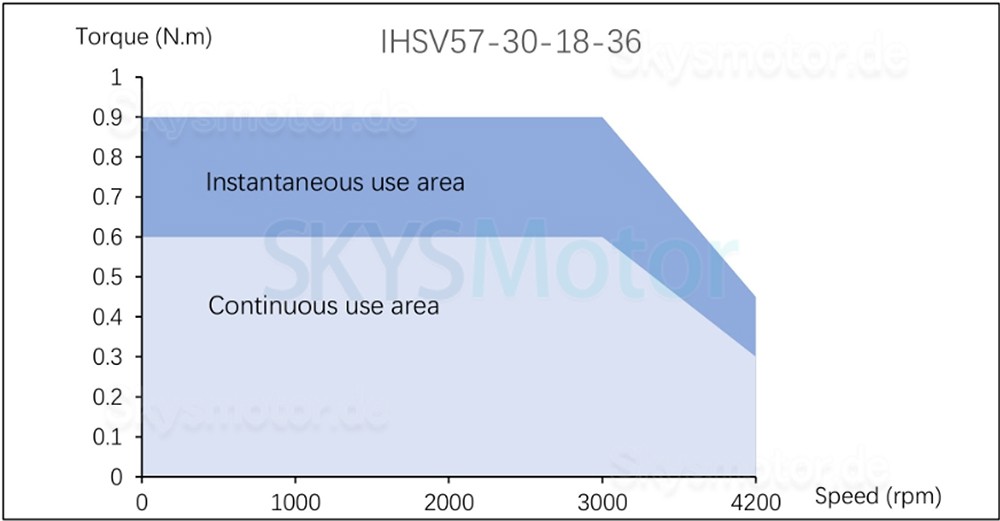

Torque diagram:
| Servomotor-Spezifikationen | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 7,5 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung (W) | 180 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 0,6 |
| Mit Bremse | Ohne Bremse |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 148 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 20 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1640 |
| Länge der D-Flachwelle | 20 |
