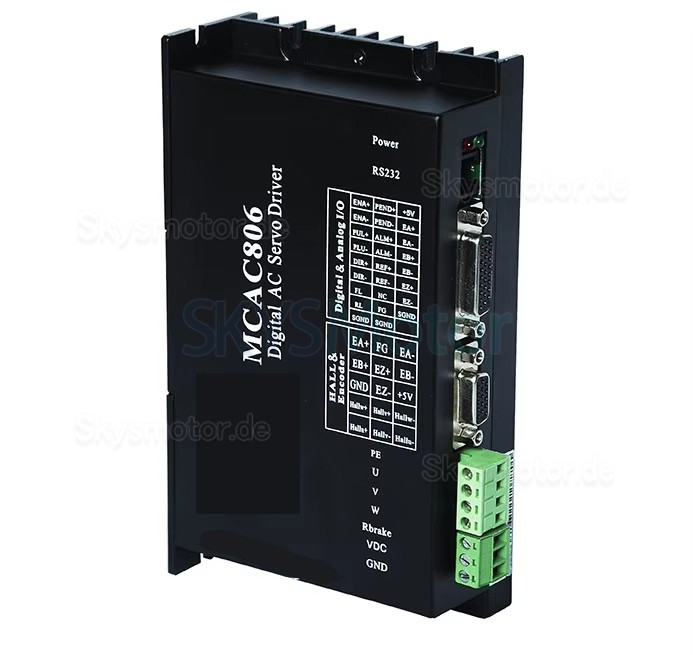

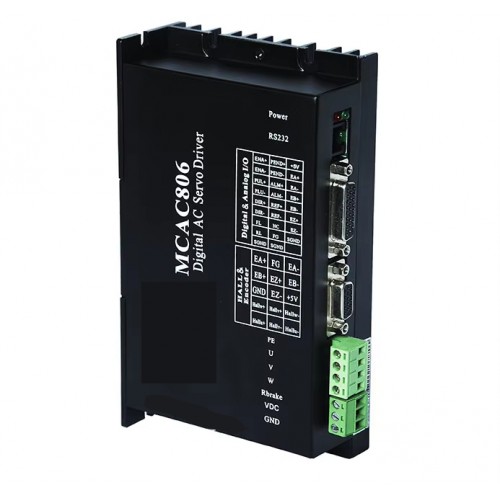

400W 36V-80V 8A AC Servoantrieb Steuerung MCAC806

Der MCAC806 ist ein auf DSP-Vektorregelung basierender, volldigitaler AC-Servotreiber im geschlossenen Regelkreis. Er verfügt über drei einstellbare Regelkreise: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Der Treiber bietet eine stabile Leistung und eignet sich für den Betrieb von AC-Servomotoren mit einer Spannung von 48V bis 80V und einer Leistung bis 400W.

Eigenschaften:

Mehrere Arten von Puls-Eingangsmodi

Puls + Richtung

CW / CCW Doppel-Puls

A / B Phasenpuls

Servo-Reset-Eingangsinterface mit Optokoppler-Isolierung (ERC)

Bandbreite des Stromkreises: (-3dB) 2KHz (typischer Wert)

Bandbreite des Geschwindigkeitskreises: 500Hz (typischer Wert)

Bandbreite des Positionskreises: 200Hz (typischer Wert)

Motor-Encoder-Eingänge, vertikale Posten: Differenzeingang (26LS32)

RS232C-Schnittstellenparameter, die über PC oder Textanzeige heruntergeladen werden können

Schutzfunktionen: Überstrom, I2T, Überspannung, Unterspannung, Überhitzung, Überdrehzahl, Überdifferentialschutz

Grüne LED zeigt den Betrieb an, rote LED zeigt Schutzmodus oder Offline-Status an

Technische Daten

DC-Eingangsspannungsbereich 36 ~ 80V (48V Typisch)

600 W Dauerleistung

Dauerausgangsstrom 8A 32KHz PWM

Überlastausgangsstrom 20A (3 Sekunden)

Schutz:

Auslösewert für den Überstrom-Peak: 30A ± 10%

Überlast-I2t-Strom-Auslösewert: 300% 5S

Überhitzungsauslösewert: 80 ℃

Überspannungsauslösewert: 85V

Auslösewert für die Unterspannung: 18V

Maximale Puls-Eingangsfrequenz: 300K

Standard-Kommunikationsgeschwindigkeit: 9.6Kbps (erfordert zusätzlichen Schnittstellenkonverter)

Umgebungsbedingungen:

Einsatzbereiche: Staub, Ölnebel und korrosive Gase vermeiden

Betriebstemperatur: 0 ~ +50 ℃

Lagertemperatur: -20 ℃ ~ +80 ℃

Luftfeuchtigkeit: 40 ~ 90% RH

Kühlung: Natürliche Kühlung oder erzwungene Luftkühlung

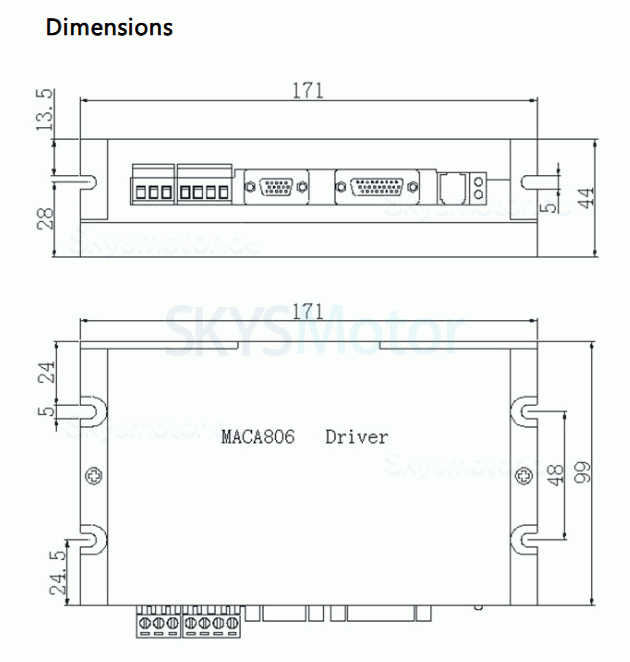

Abmessungen: 171 × 99 × 44mm

Gewicht ca. 550g;
