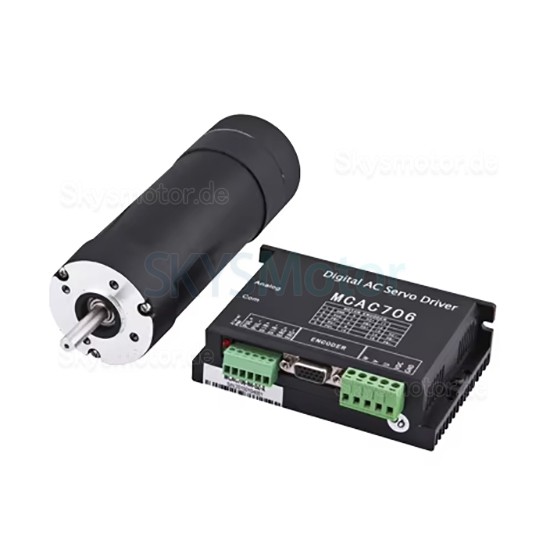

60W 24V DC Bürsten Servomotor & Servoantriebe Kit 58JZS0630AS+MACA706 Φ58mm 0,72N.m 3000U/min

60W 24V DC Bürsten Servomotor & Servoantriebe Kit 58JZS0630AS+MACA706 Φ58mm 0,72N.m 3000U/min

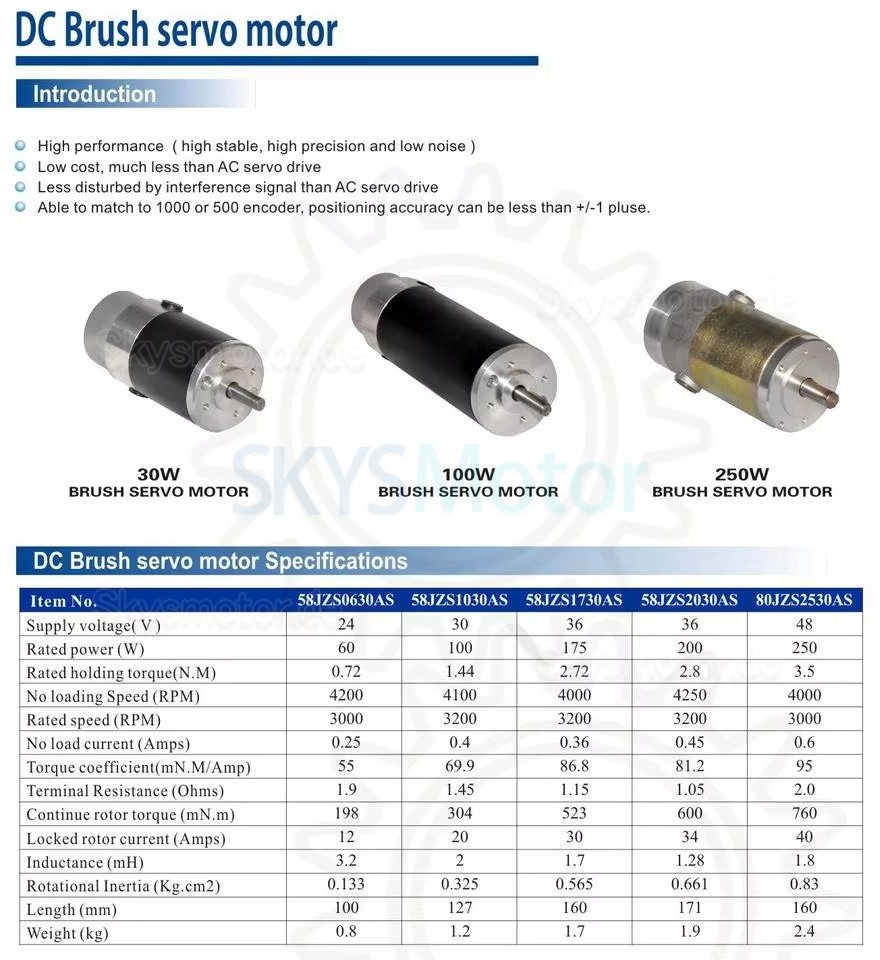

Servomotor-Spezifikationen

Herstellerteilenummer:58JZS0630AS

Versorgungsspannung:24V

Nennleistung:60W

Nenndrehmoment:0,72N.m

Spitzendrehmoment:3,8N.m

Nenndrehzahl: 3200 U/min

Leerlaufdrehzahl:4200 U/min

Leerlaufstrom:0,25A

Terminal Resistance:1,9 Ohms

Rotorträgheitsmoment(10^-4kg*cm²):0,133

Induktivität(mH):3,2;

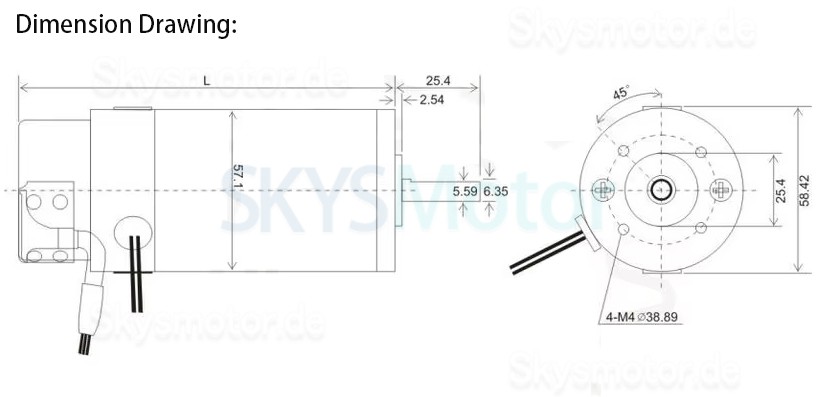

Physikalische Spezifikation:

Bauform:Φ58mm

Motorlänge:100mm

Wellendurchmesser:6,35mm

Länge der Welle:25,4mm

Gewicht:0,8kg;

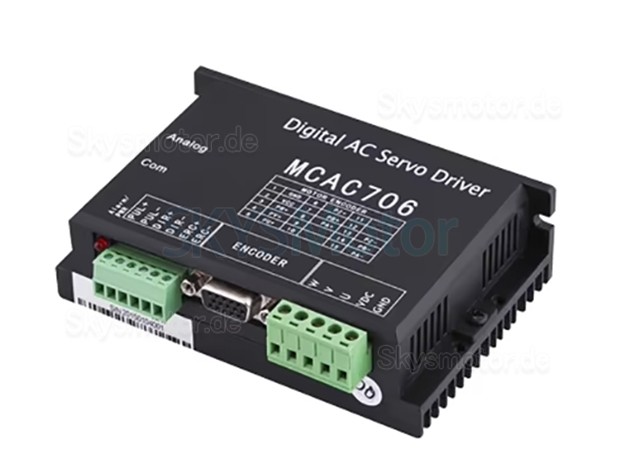

Das volldigitale AC-Servoantriebssystem MCAC706 nutzt einen digitalen Signalprozessor (DSP) und einen integrierten Schaltkreis und ist ein Produkt mit einfacher Schaltung, hoher Integration und einfacher Bedienung. MCAC706 bietet drei Rückkopplungsschleifen: Positionsschleife, Geschwindigkeitsschleife und Stromschleife sowie drei Betriebsmodi: Position, Geschwindigkeit und Drehmoment. MCAC706 ist für AC-Servomotoren mit einer Spannung von bis zu 50 V und einer Leistung von bis zu 200 W geeignet.

Technical data

1.Stromspannung:VDC 20~70V

2.Dauerausgangsleistung:200W

3.Dauerausgangsstrom: 6A  32KHz PWM

4.Überlastausgangsstrom: 18A (3S)

5.Schutz

Überstrom: 30A±10%

Über I2t:300% 5S

Überhitzung:80°C

Überspannung: 65V

Unterspannung: 18V

6.Maximale Impulsausgangsfrequenz: 300K

7.Standard-Kommunikationsgeschwindigkeit: 9,6Kbps(externe Konvertierungsschnittstelle erforderlich)

8.Umgebung

Raum:Staub, Öl, Frost und korrosive Gase vermeiden

Betriebstemperatur:0~+50°C

Lagertemperatur: -20°C~+80°C

Luftfeuchtigkeit: 40~90%RH

Kühlung: natürliche Kühlung oder Zwangskonvektion

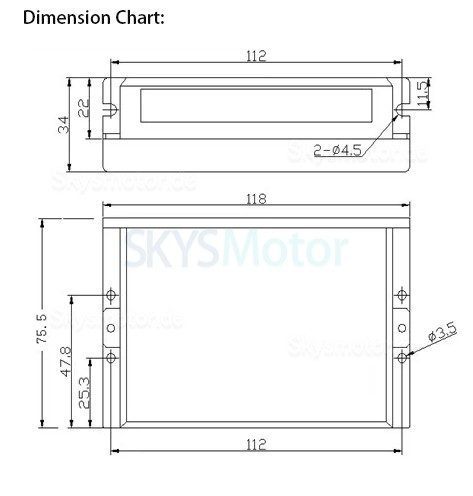

9.Abmessungen: 118×76×35mm

10.Gewicht: 200g;
