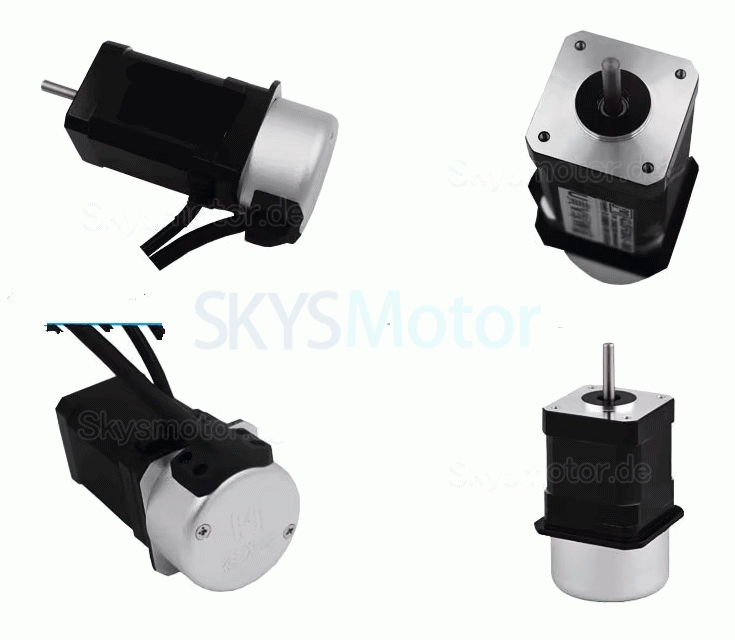

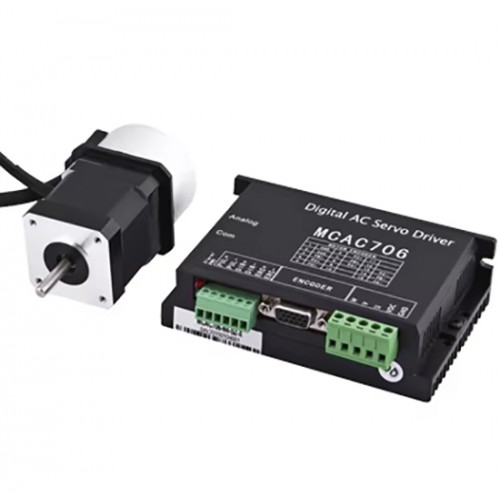

64W Nema 17 DC Servomotoren & Servoantriebe Kit 24V 3,13A 0,2N.m 3000 U/min 42 x 42mm mit 1000 Zeilen Encoder

64W Nema 17 DC Servomotoren & Servoantriebe Kit 24V 3,13A 0,2N.m 3000 U/min 42 x 42mm mit 1000 Zeilen Encoder

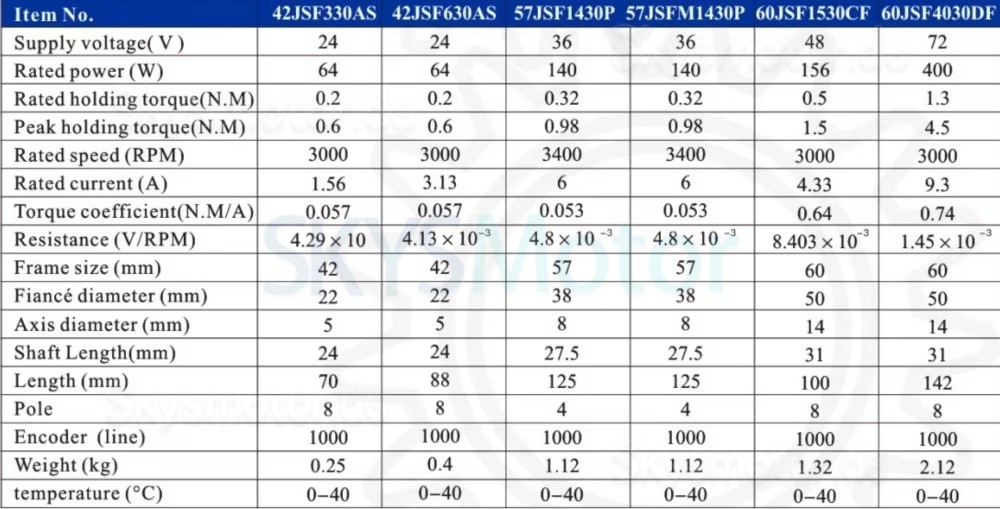

Servomotor-Spezifikationen

Herstellerteilenummer:42JSF330AS

Versorgungsspannung:24V

Nennleistung:64W

Nennhaltemoment:0,2N.m

Spitzendrehmoment:0,6N.m

Nenndrehzahl: 3000 U/min

Nennstrom:1,56A

Frequenz:200HZ

Polzahl:8

Widerstand:4,13*10-3 V/U/min

Drehmomentkoeffizient:0,057 N.m/A

Rotorträgheitsmoment(10^-4kg*cm²):0,58

Encoder: 1000 Zeilen;

Physikalische Spezifikation:

Bauform:42 x 42mm

Motorlänge:70mm

Wellendurchmesser:5mm

Länge der Welle:24mm

Gewicht:0,3kg;

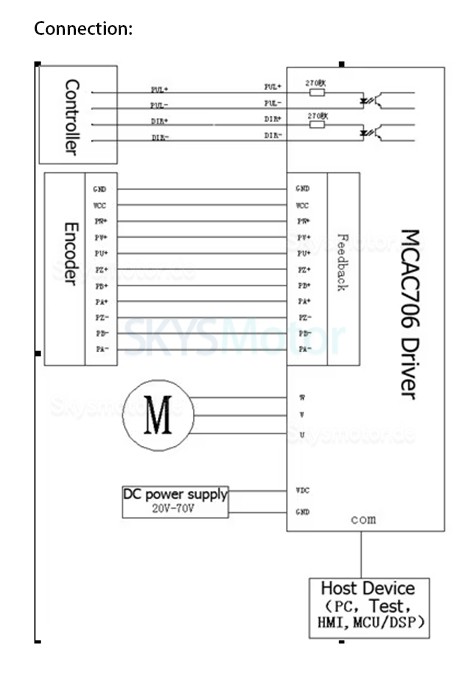

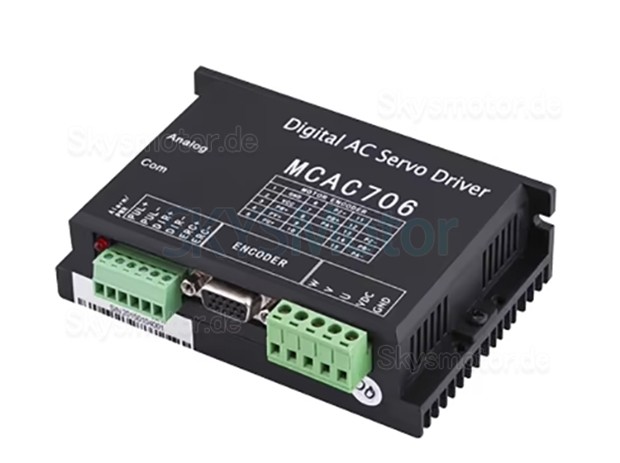

MCAC706 Digitaler AC-Servotreiber 6 A, 20–70 V, 200 W für bürstenlosen AC-Servomotor

Das volldigitale AC-Servoantriebssystem MCAC706 nutzt einen digitalen Signalprozessor (DSP) und einen integrierten Schaltkreis und ist ein kostengünstiges Produkt mit einfacher Schaltung, hoher Integration, einfacher Bedienung und hoher Praktikabilität. MCAC706 bietet drei Rückkopplungsschleifen: Positionsschleife, Geschwindigkeitsschleife und Stromschleife. Drei Betriebsmodi: Position, Geschwindigkeit und Drehmoment. MCAC706 ist für AC-Servomotoren unter 50 V und 200 W geeignet.

Technical data

1.Stromspannung:VDC 20~70V

2.Dauerausgangsleistung:200W

3.Dauerausgangsstrom: 6A  32KHz PWM

4.Überlastausgangsstrom: 18A (3S)

5.Schutz

Überstrom: 30A±10%

Über I2t:300%  5S

Überhitzung:80°C

Überspannung: 65V

Unterspannung: 18V

6.Maximale Impulsausgangsfrequenz: 300K

7.Standard-Kommunikationsgeschwindigkeit: 9,6Kbps(externe Konvertierungsschnittstelle erforderlich)

8.Umgebung

Raum:Staub, Öl, Frost und korrosive Gase vermeiden

Betriebstemperatur:0~+50°C

Lagertemperatur: -20°C~+80°C

Luftfeuchtigkeit:40~90%RH

Kühlung:natürliche Kühlung oder Zwangskonvektion

9.Abmessungen: 118×76×35mm

10.Gewicht: 200g;
