ZXS20-Serie wellgetriebe (Cup-Type) übersetzungsverhältnis 30:1/50:1/80:1/100:1 für schritt-/servomotoren
ZXS20-Serie wellgetriebe (Cup-Type) übersetzungsverhältnis 30:1/50:1/80:1/100:1 für schritt-/servomotoren

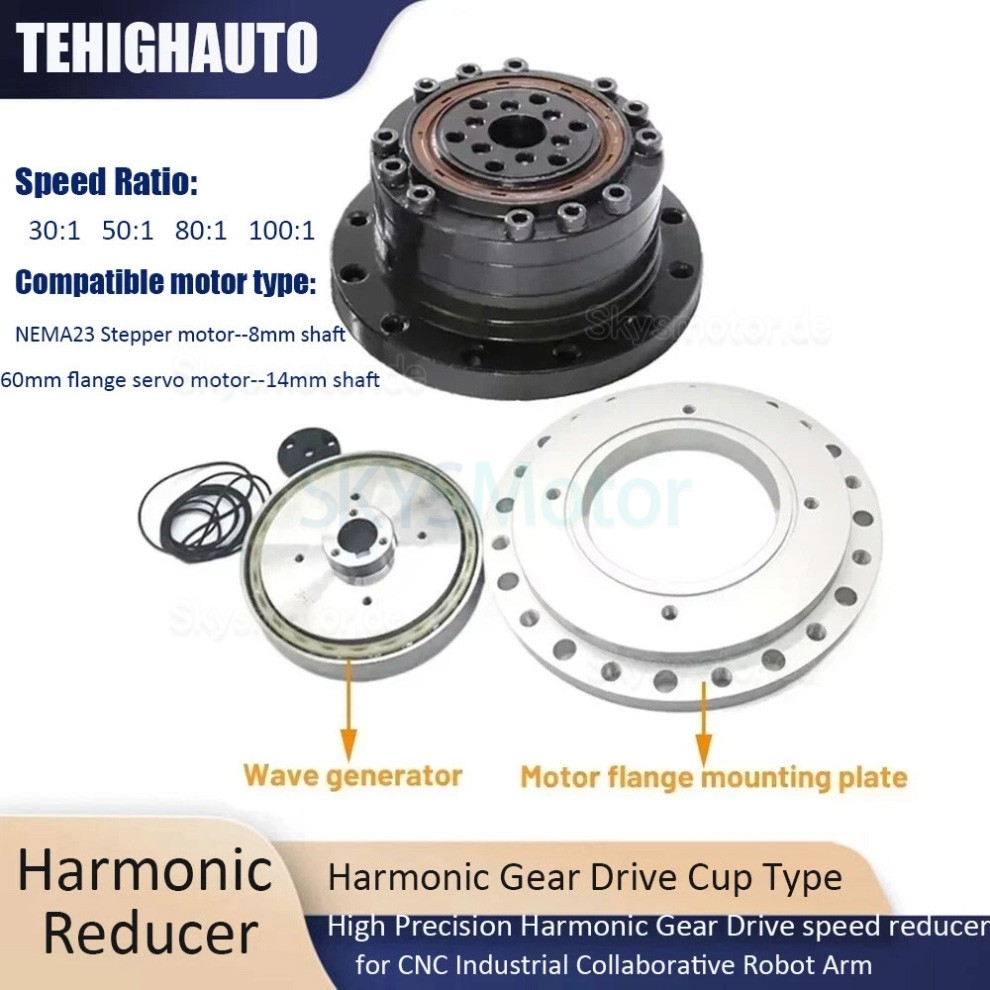

Modelle:
Nema 23 Schrittmotor (8 mm Welle)
60 mm Flansch Servomotor (14 mm Welle)

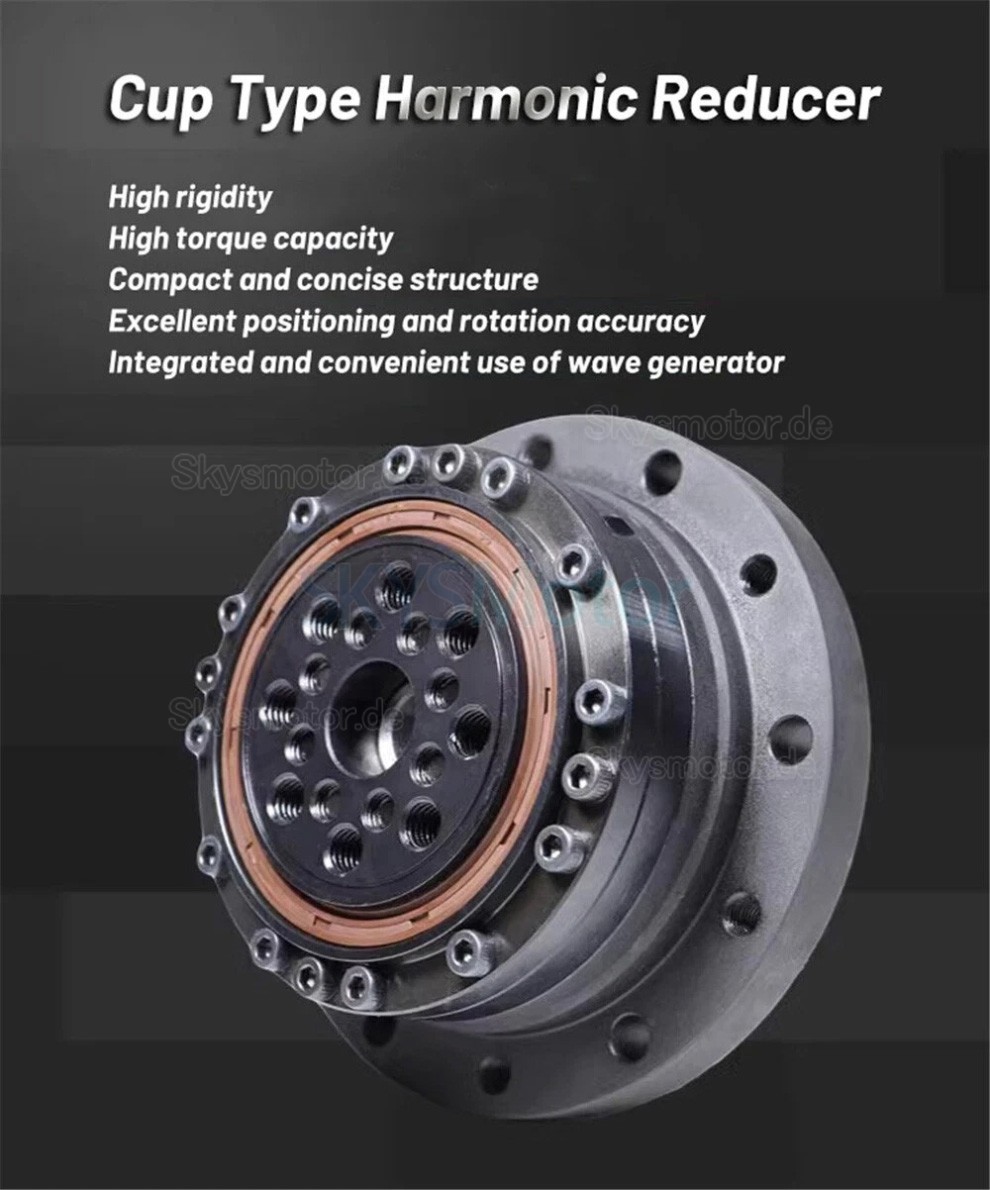

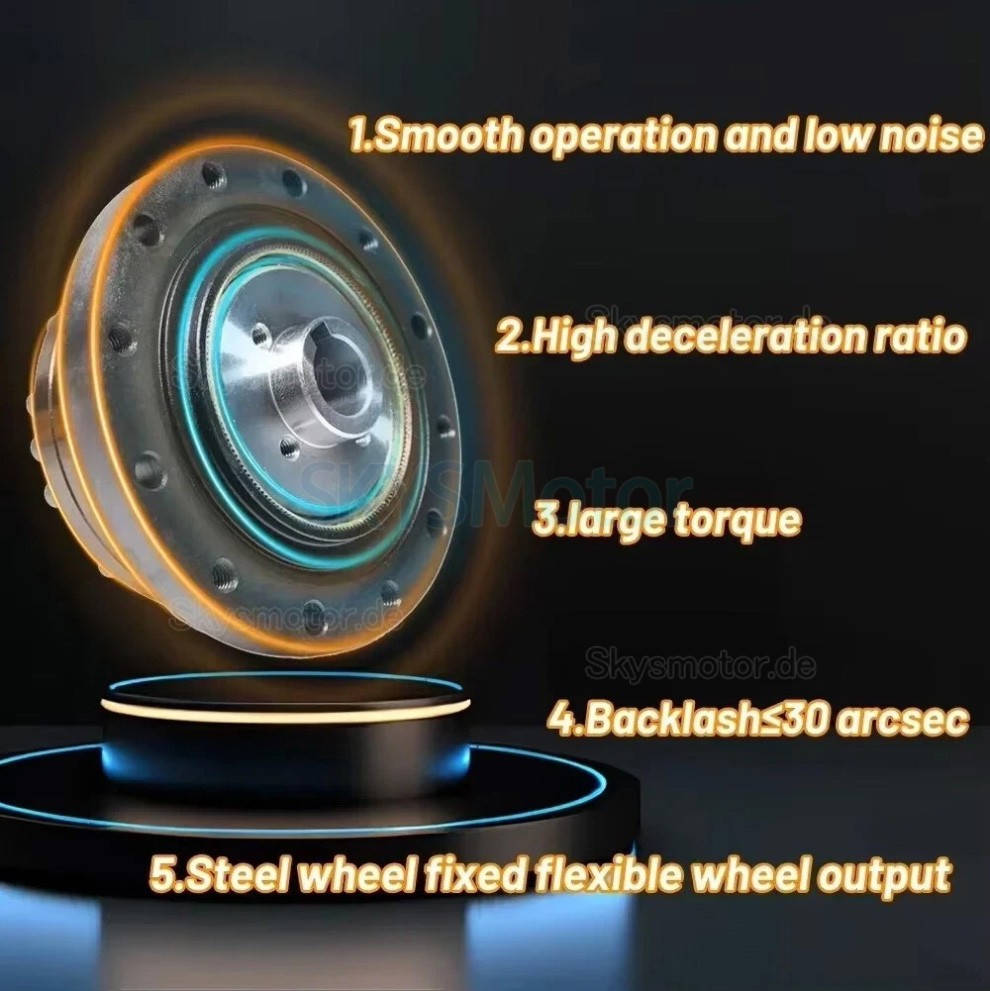

Merkmale:

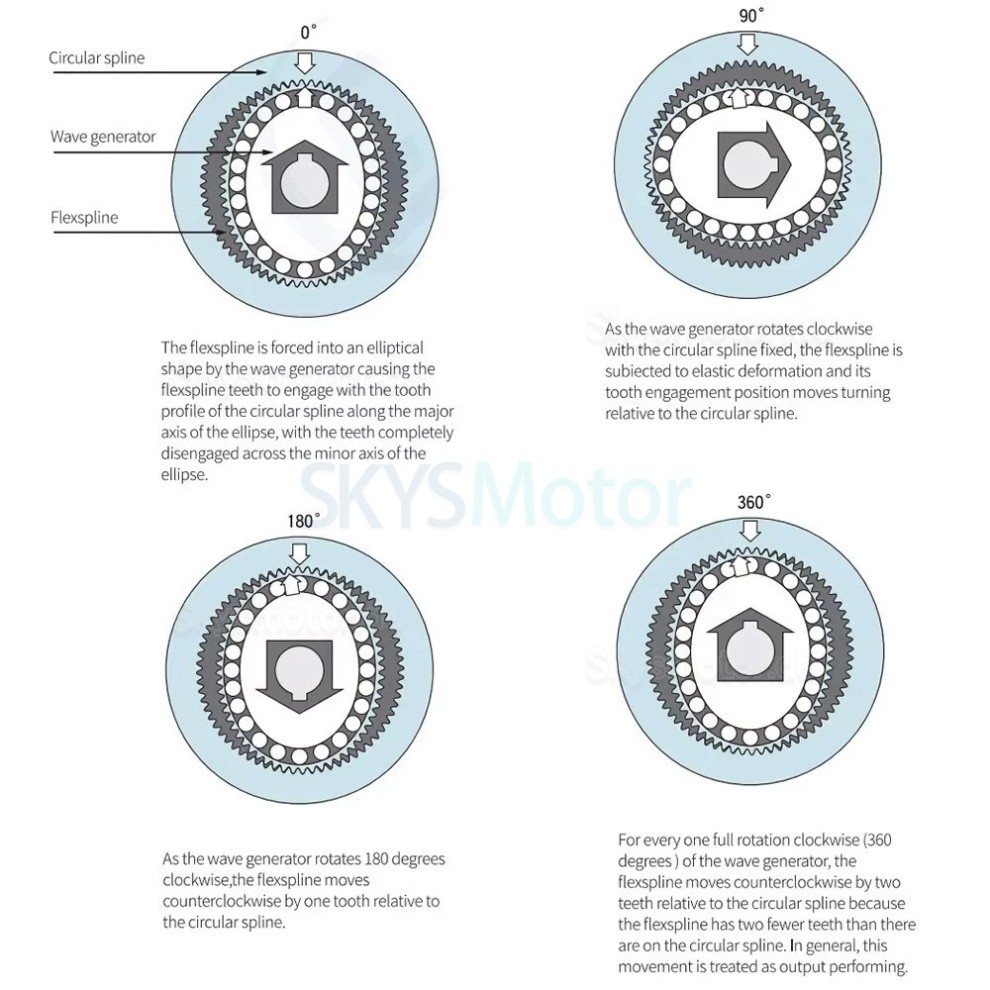

Mehrere Zähne greifen gleichzeitig an zwei symmetrischen Positionen (im Abstand von 180°) ein, was dazu beiträgt, die Steigungsfehler gleichmäßig zu verteilen.

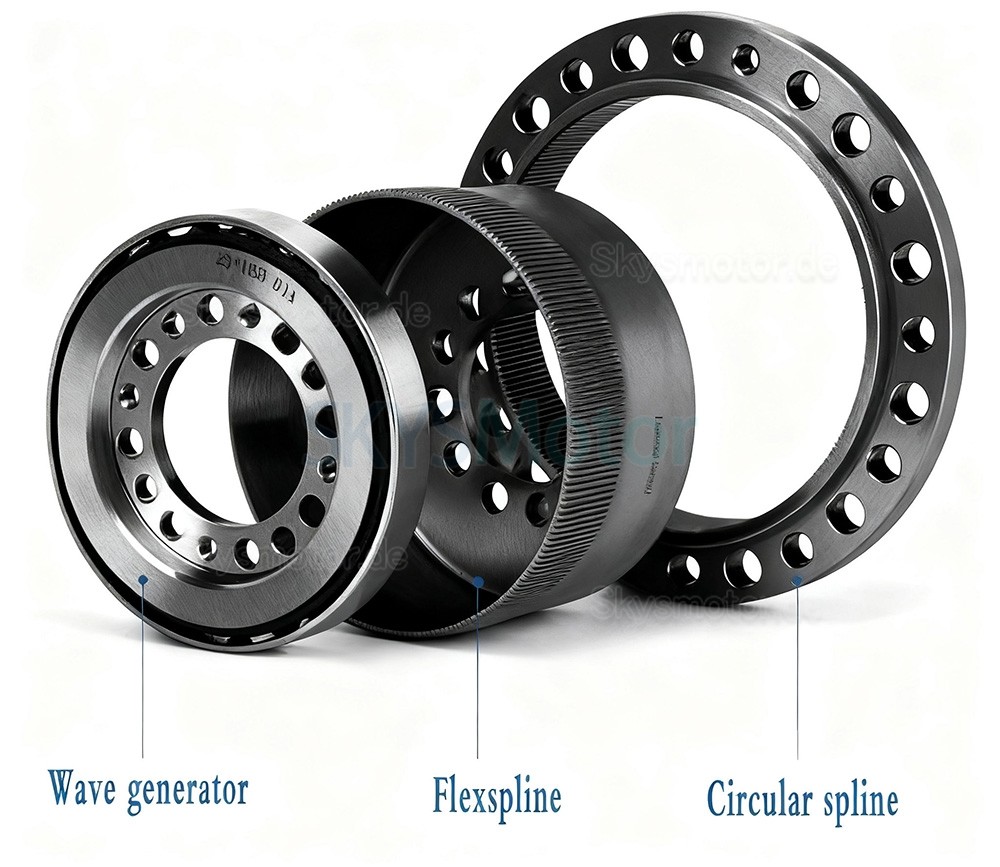

Das einstufige harmonische Reduziergetriebe bietet innerhalb einer kompakten koaxialen Struktur, die aus drei Hauptkomponenten besteht, ein Übersetzungsverhältnis zwischen i = 30–100.
Der Flächenkontakt-Eingriff mehrerer Zähne gleichzeitig trägt dazu bei, die Belastung pro Flächeneinheit zu reduzieren.
Im Vergleich zu herkömmlichen Zahnradsystemen trägt die Struktur dazu bei, das Gesamtvolumen und das Gewicht zu reduzieren.
Der Mechanismus unterstützt einen langfristigen Drehmomenttransfer unter geeigneten Betriebsbedingungen.
Der Eingriffsprozess reduziert Vibrationen und Geräusche während der Bewegung.
Anwendungen:

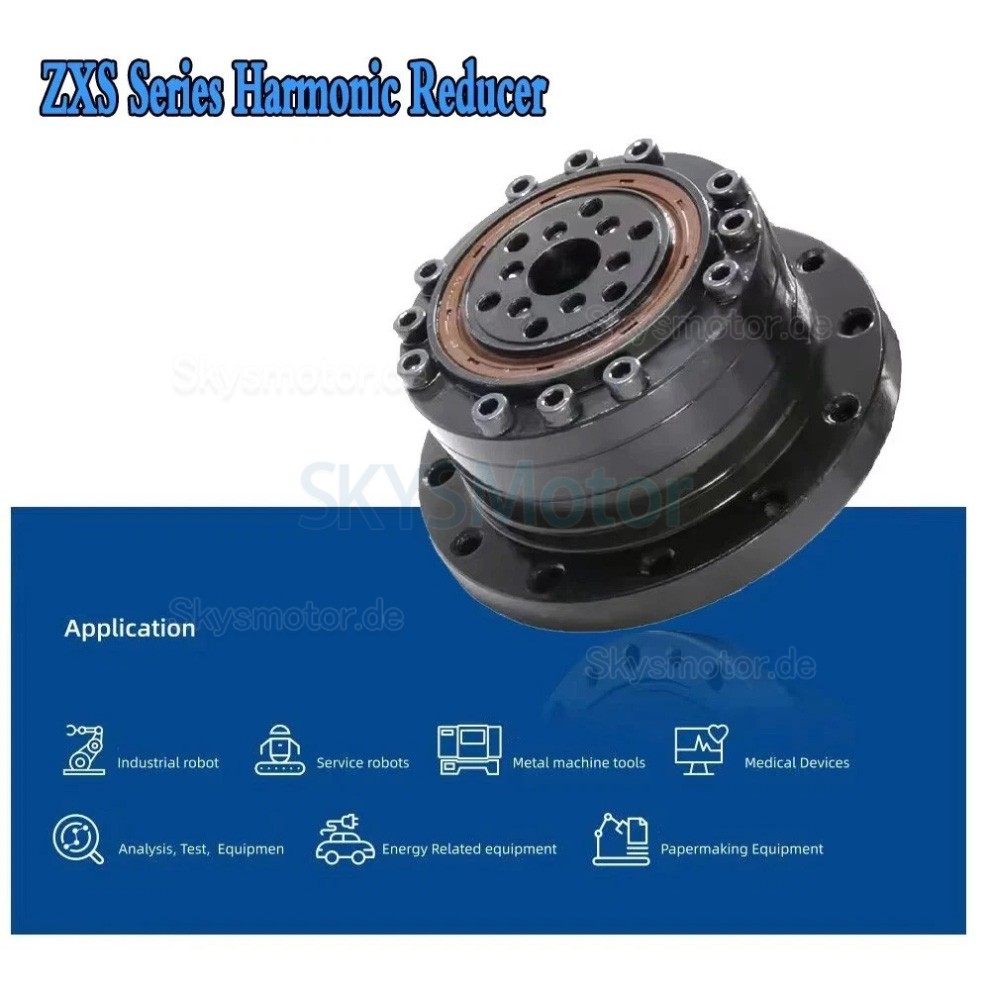

Einsetzbar in Bewegungssystemen, die eine präzise Positionierung erfordern, wie zum Beispiel: Roboter-Gelenke, Industrieroboter, CNC-Drehtische, Lasermarkierungsgeräte, Dosieranlagen, optische oder rotierende Testplattformen, Präzisionsantriebssysteme, Teilköpfe, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfgeräte sowie andere Automatisierungs- oder Messaufbauten.

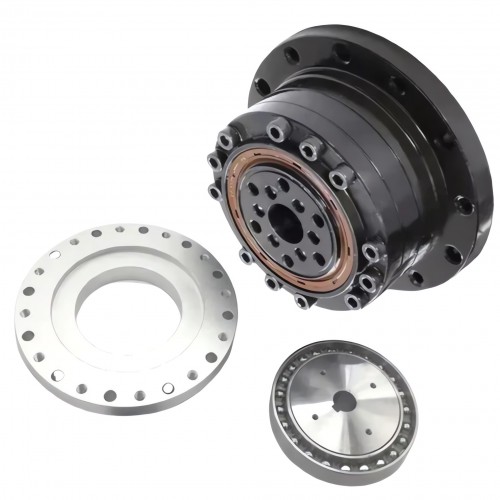

Lieferumfang:
1 × Harmonisches Reduziergetriebe
1 × Motorflanschhalterung
| Modell | Übersetzungsverhältnis | Verdrehspiel im Leerlauf (≤) | Gewicht (kg) | Nenndrehmoment bei 2000 U/min Eingangsdrehzahl (Nm) | Zulässiges Spitzendrehmoment beim Anfahren/Stoppen (Nm) | Zulässiger Maximalwert des durchschnittlichen Lastmoments (Nm) | Maximal zulässiges Drehmoment (Nm) | Maximal zulässige Eingangsdrehzahl (U/min) | Zulässige durchschnittliche Eingangsdrehzahl (U/min) | Trägheitsmoment (X10^-4 kgm²) | Trägheitsmoment (X10^-5 kgfms²) | Ölschmierung | Schmierfett |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZXS20 | 30:1 | ≤30 | 0,91 | 15 | 1,5 | 27 | 2,8 | 50 | 10000 | 0,193 | 0,197 | Öl | Fett |
| ZXS20 | 50:1 | ≤33 | 3,3 | 73 | 7,4 | 44 | 4,5 | 127 | 6500 | 0,193 | 0,197 | Öl | Fett |
| ZXS20 | 80:1 | ≤44 | 4,5 | 96 | 9,8 | 61 | 6,2 | 165 | 6500 | 0,193 | 0,197 | Öl | Fett |
| ZXS20 | 100:1 | ≤52 | 5,3 | 107 | 10,9 | 64 | 6,5 | 191 | 3500 | 0,193 | 0,197 | Öl | Fett |
| Physikalische Spezifikation | |
|---|---|
| Anzug für Motor | Nema 23 Schrittmotor / 60 mm Servomotor |
| Eingangswellendurchmesser (mm) | 8 / 14 |
| Untersetzung | 30:1 / 50:1 / 80:1 / 100:1 |
| Getriebeart | schrägverzahntes planetengetriebe |
| Produkttyp | Getriebe |
| Produktserie | ZXS20-Serie |
| Verdrehspiel im Leerlauf | ≤30" / ≤33" / ≤44" / ≤52" |
-
