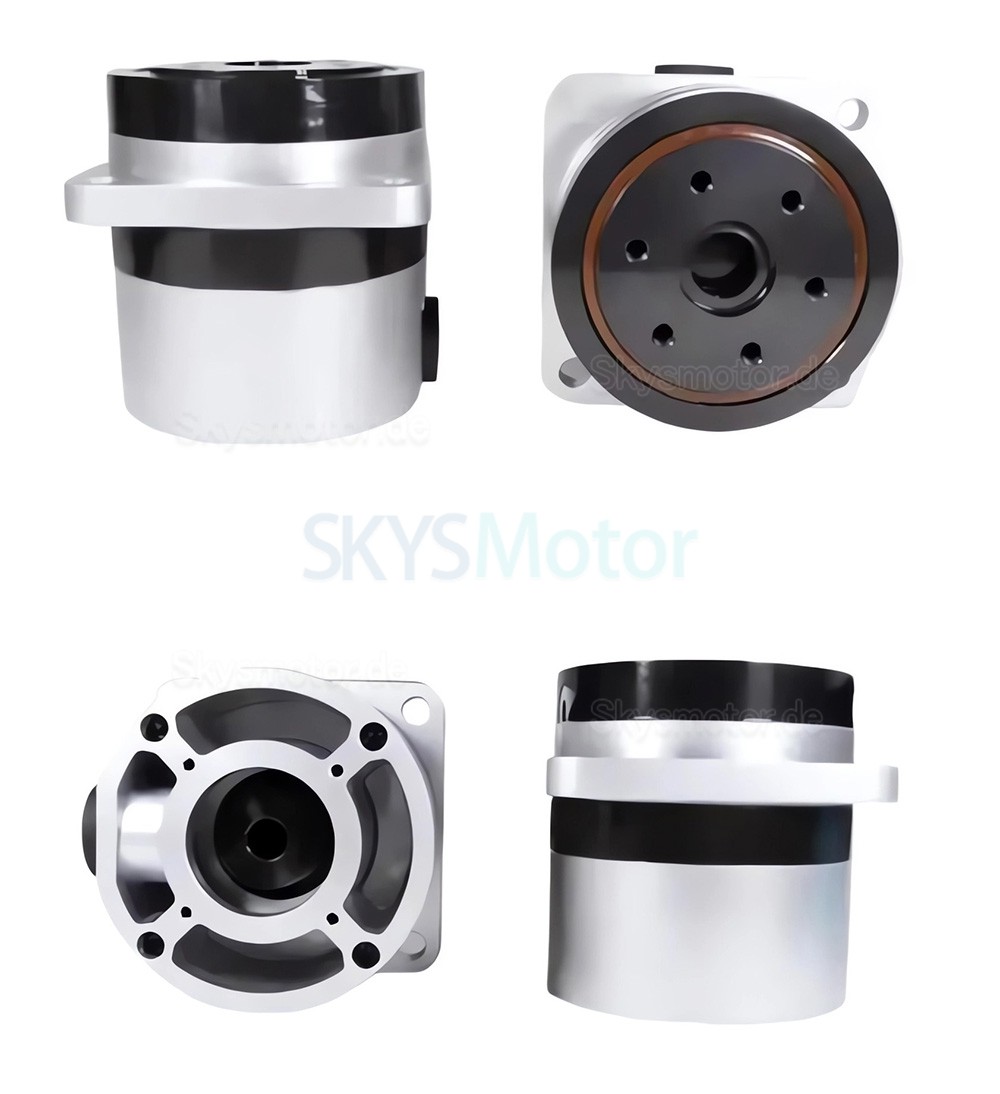

PG-Serie spannungswellengetriebe, übersetzungsverhältnis 50:1/80:1/100:1, 20 bogensekunden
-
Handbücher und Dokumentation:
PG-Serie spannungswellengetriebe, übersetzungsverhältnis 50:1/80:1/100:1, 20 bogensekunden
Modelle:

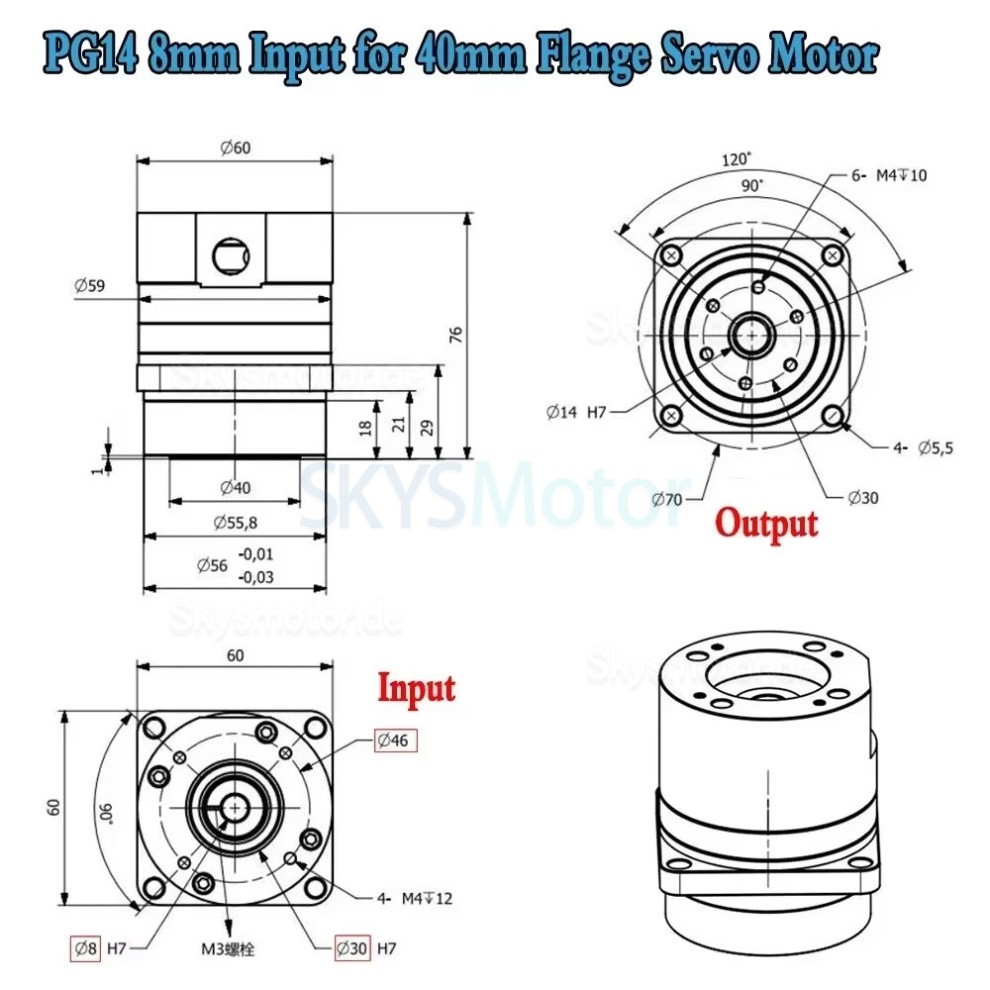

PG14 für 50 W / 100 W Servomotor (8 mm Welle)

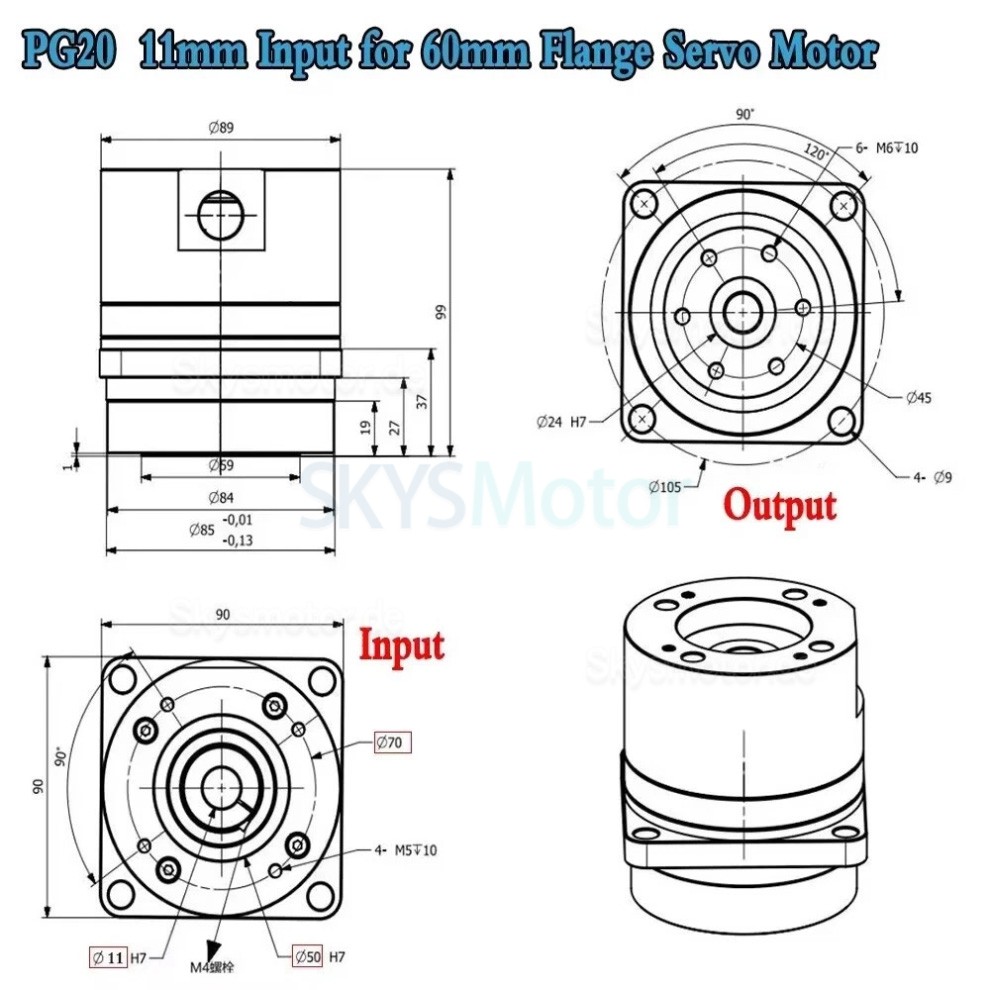

PG20 für 60 mm Servomotor (11 mm Welle)
PG20 für 60 mm Servomotor (14 mm Welle)

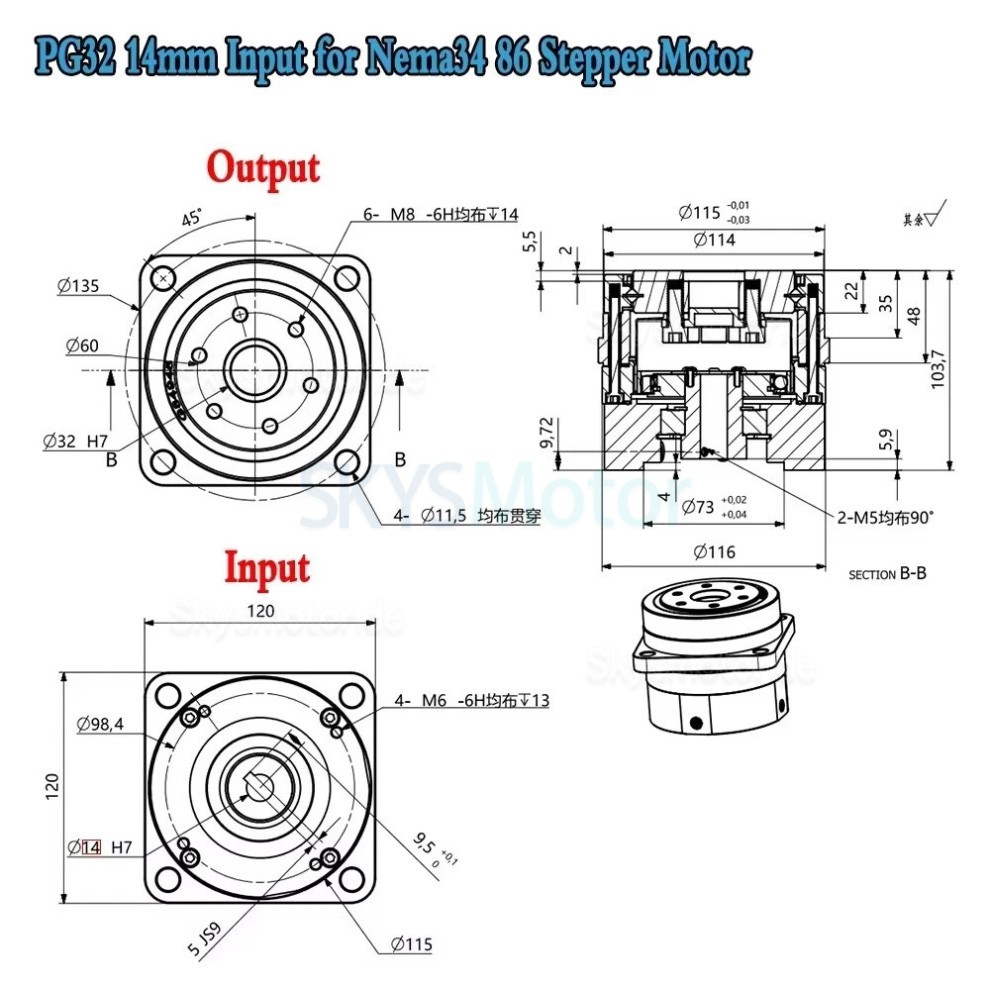

PG32 für Nema 34 Motor (14 mm Welle)

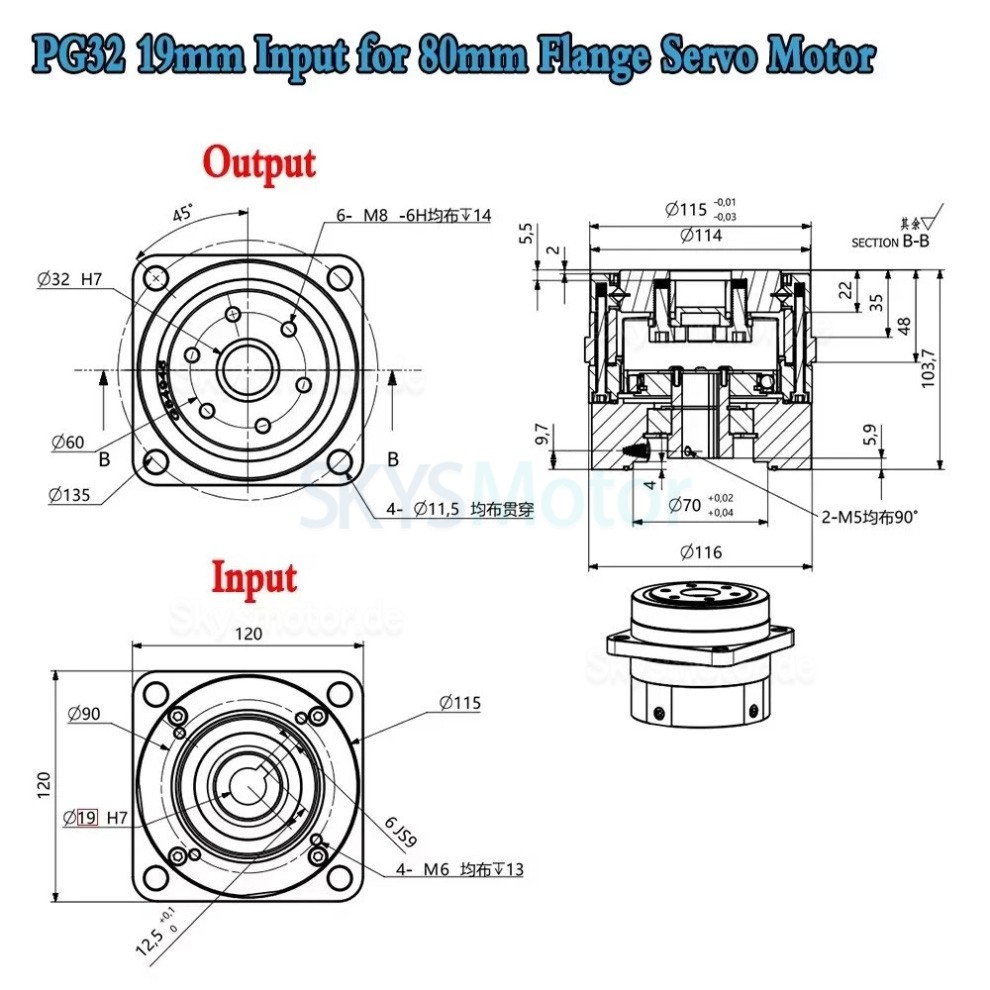

PG32 für 80 mm Servomotor (19 mm Welle)
Merkmale:

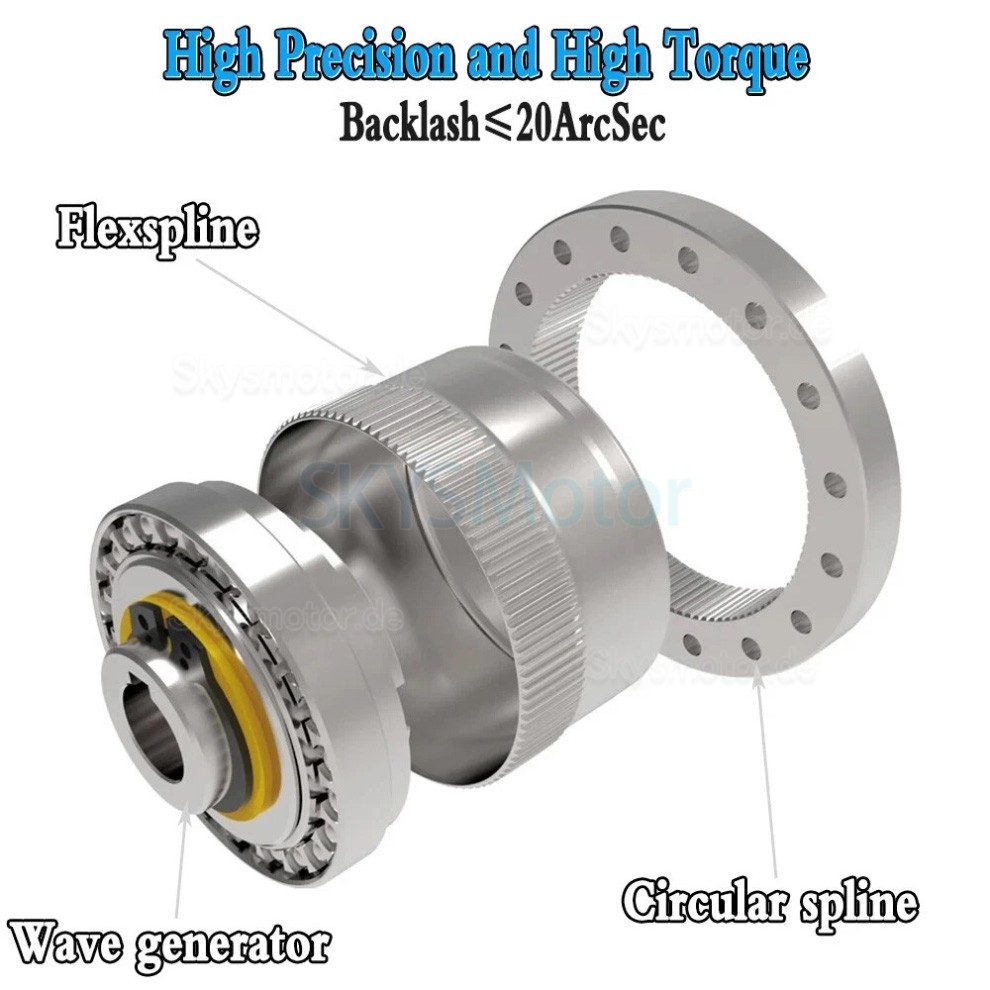

Mehrere Zähne greifen gleichzeitig an zwei symmetrischen Positionen (im Abstand von 180°) ein, was dazu beiträgt, die Steigungsfehler gleichmäßig zu verteilen.

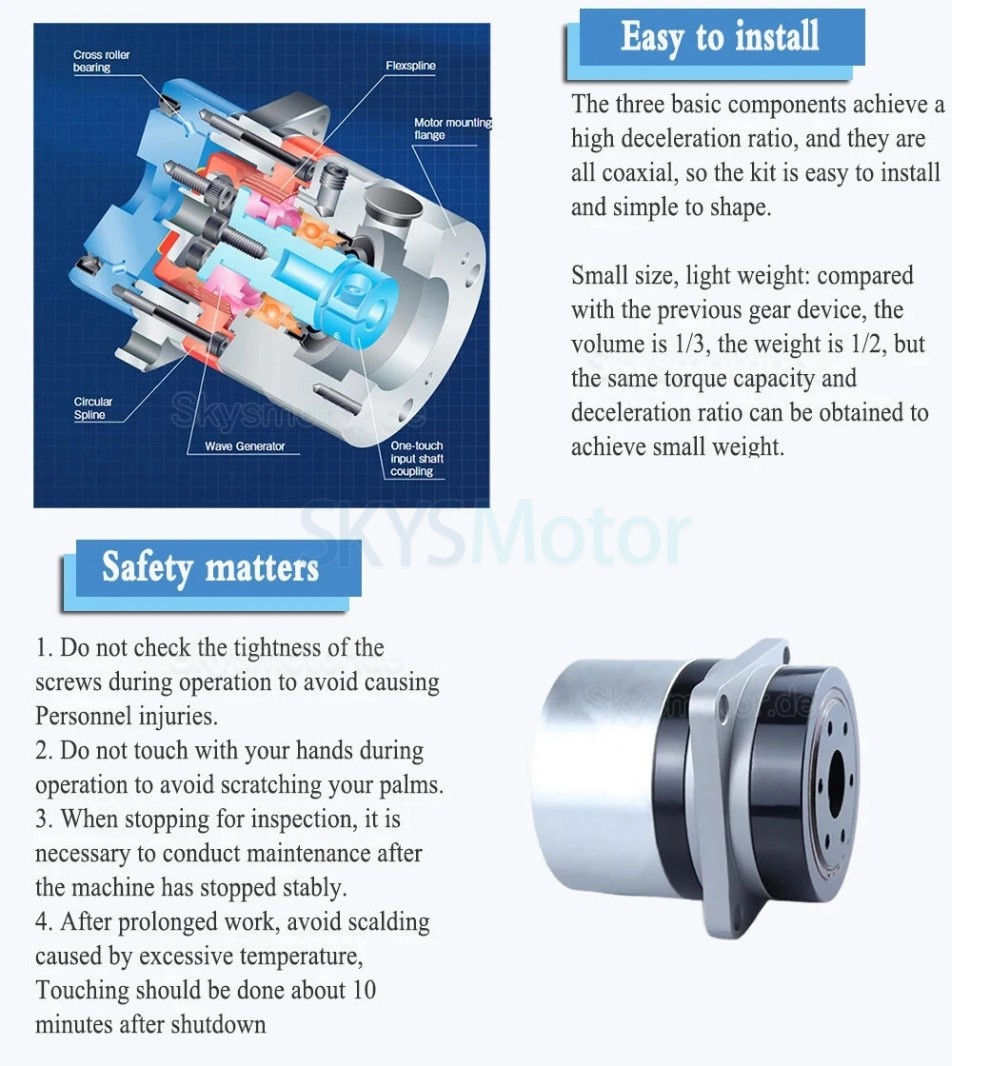

Das einstufige harmonische Reduziergetriebe bietet innerhalb einer kompakten koaxialen Struktur, die aus drei Hauptkomponenten besteht, ein Übersetzungsverhältnis zwischen i = 30–100.
Der Flächenkontakt-Eingriff mehrerer Zähne gleichzeitig trägt dazu bei, die Belastung pro Flächeneinheit zu reduzieren.
Im Vergleich zu herkömmlichen Zahnradsystemen trägt die Struktur dazu bei, das Gesamtvolumen und das Gewicht zu reduzieren.
Der Mechanismus unterstützt einen langfristigen Drehmomenttransfer unter geeigneten Betriebsbedingungen.
Der Eingriffsprozess reduziert Vibrationen und Geräusche während der Bewegung.
Anwendungen:

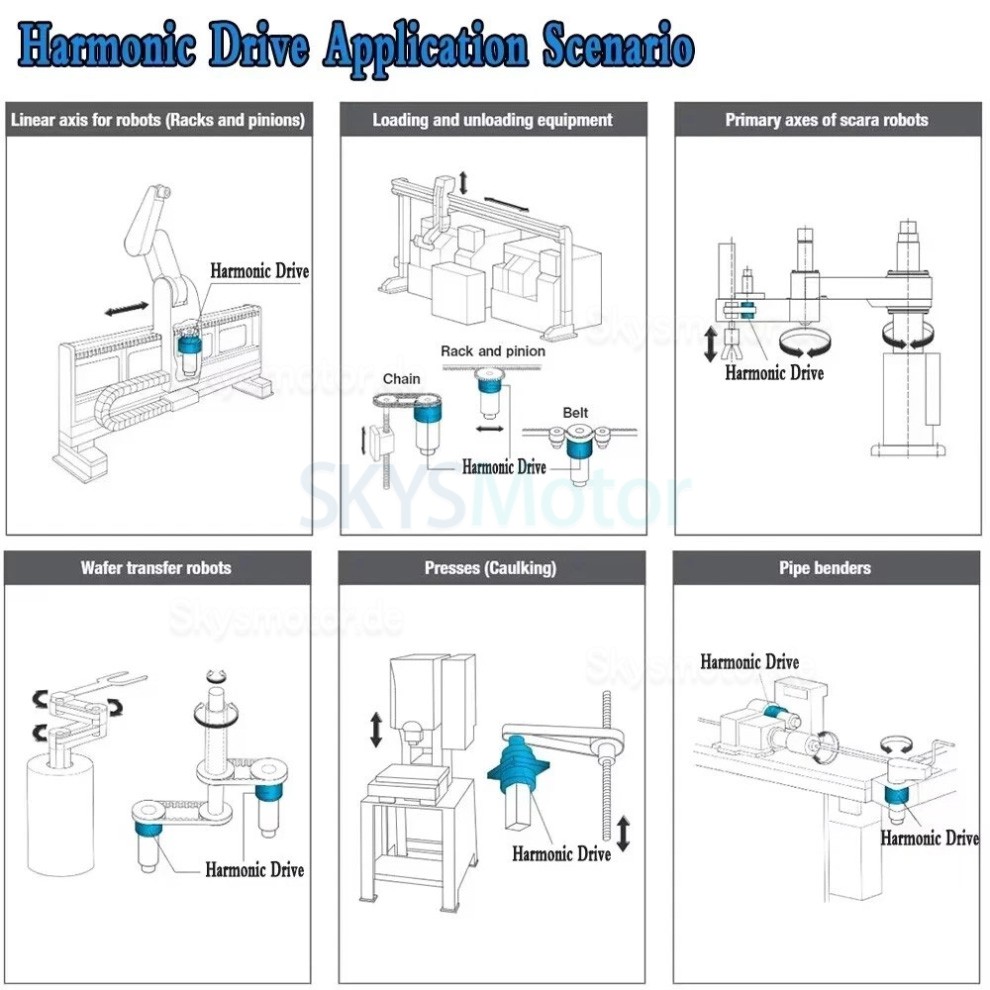

Einsetzbar in Bewegungssystemen, die eine präzise Positionierung erfordern, wie zum Beispiel: Roboter-Gelenke, Industrieroboter, CNC-Drehtische, Lasermarkierungsgeräte, Dosieranlagen, optische oder rotierende Testplattformen, Präzisionsantriebssysteme, Teilköpfe, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfgeräte sowie andere Automatisierungs- oder Messaufbauten.
Lieferumfang:
1 × Spannungswellengetriebe
.jpg "PG-Serie spannungswellengetriebe, übersetzungsverhältnis 50:1/80:1/100:1, 20 bogensekunden")
.jpg "PG-Serie spannungswellengetriebe, übersetzungsverhältnis 50:1/80:1/100:1, 20 bogensekunden")

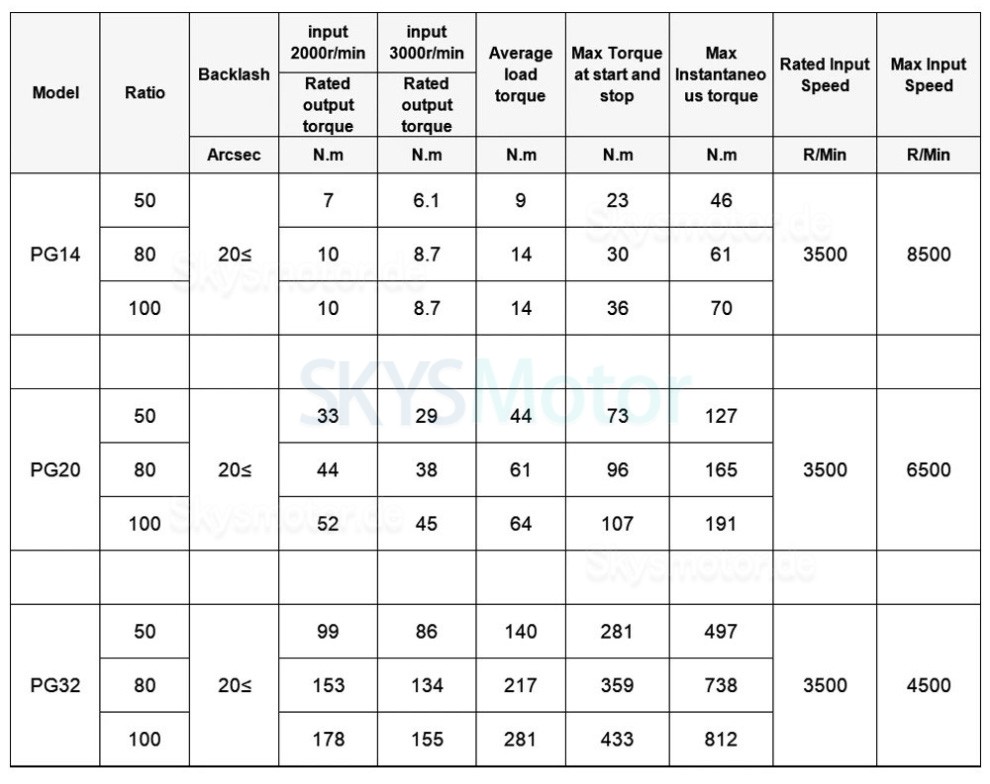

| Physikalische Spezifikation | |
|---|---|
| Anzug für Motor | Nema 34 Schrittmotor / 60 mm Servomotor / 80 mm Servomotor |
| Eingangswellendurchmesser (mm) | 8 / 11 / 14 / 19 |
| Untersetzung | 50:1 / 80:1 / 100:1 |
| Getriebeart | schrägverzahntes planetengetriebe |
| Produkttyp | Getriebe |
| Produktserie | PG-Serie |
| Verdrehspiel im Leerlauf | ≤20" |
-
