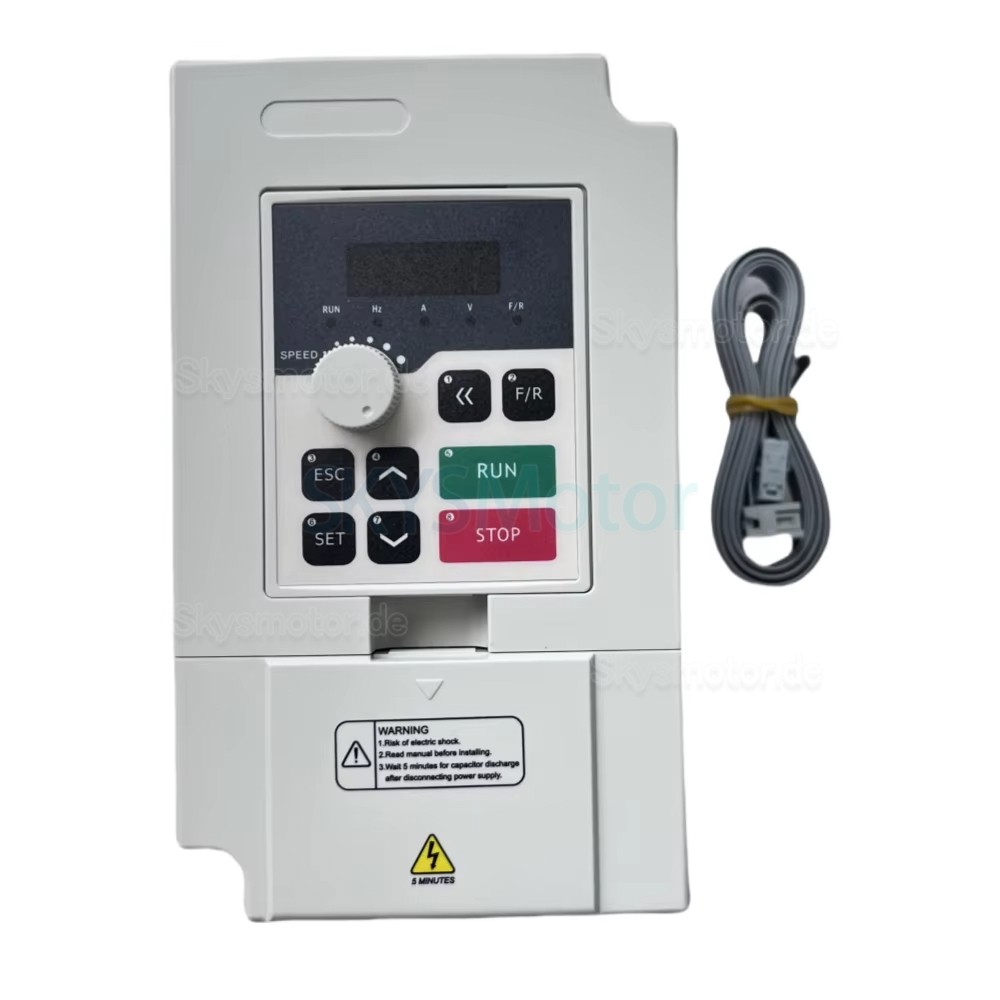

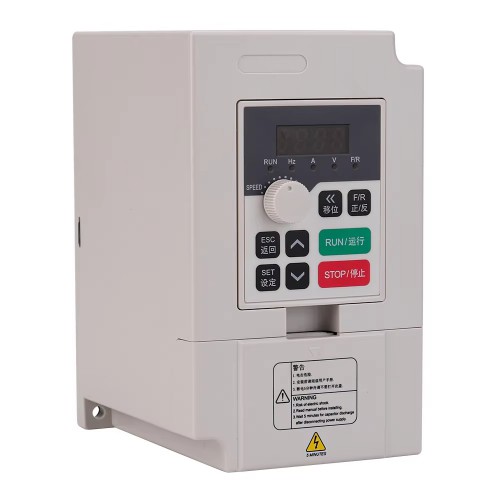

0,75kW Mini-Frequenzumrichter (VFD) H100 110V/220V/380V Einphasen- bis Dreiphasenstrom

0,75kW Mini-Frequenzumrichter (VFD) H100 110V/220V/380V Einphasen- bis Dreiphasenstrom

Spezifikationen:
Modellnummer: H100-5.5S2-B1 / H100-5.5T4-B1
Typ: DC/AC-Umrichter
Eingangstyp: 1-phasig 220 V / 3-phasig 380 V
Ausgangsfrequenz: 0,1 - 1000 Hz
Leistung: 5,5 kW
Ausgangsspannung: 1-phasig 220 V / 3-phasig 380 V
Ausgangsstrom: 25 A (220 V) / 12,5 A (380 V)
Gewicht: 4 kg

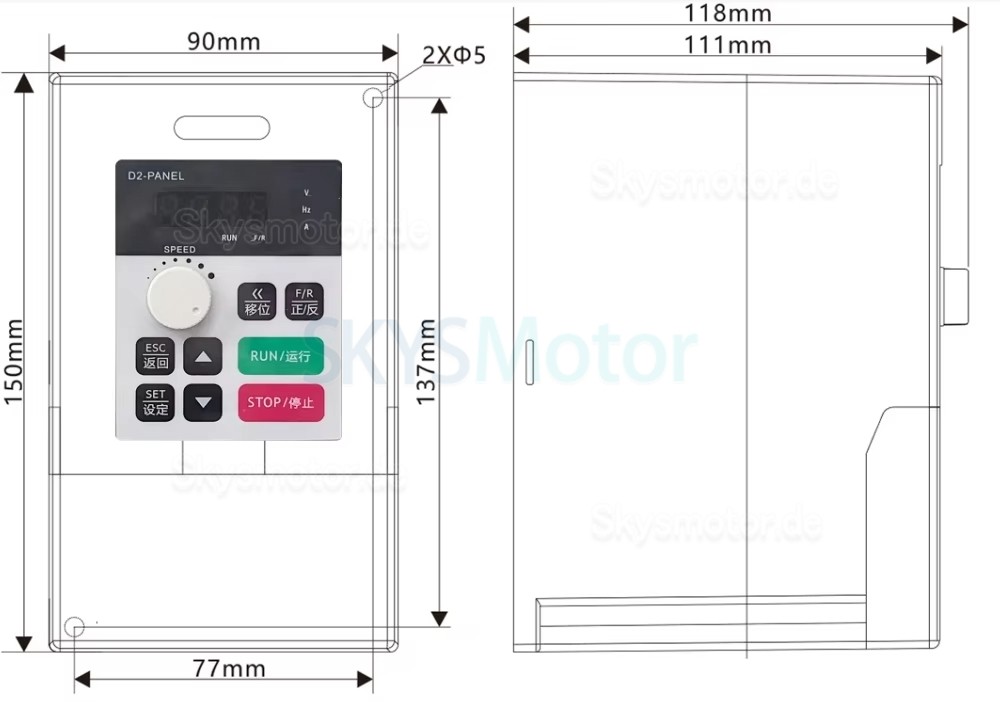

Abmessungen (L×B×H): 118 × 220 × 141,5 mm
Serie: H100-Serie
Steuerungsmethode: U/f

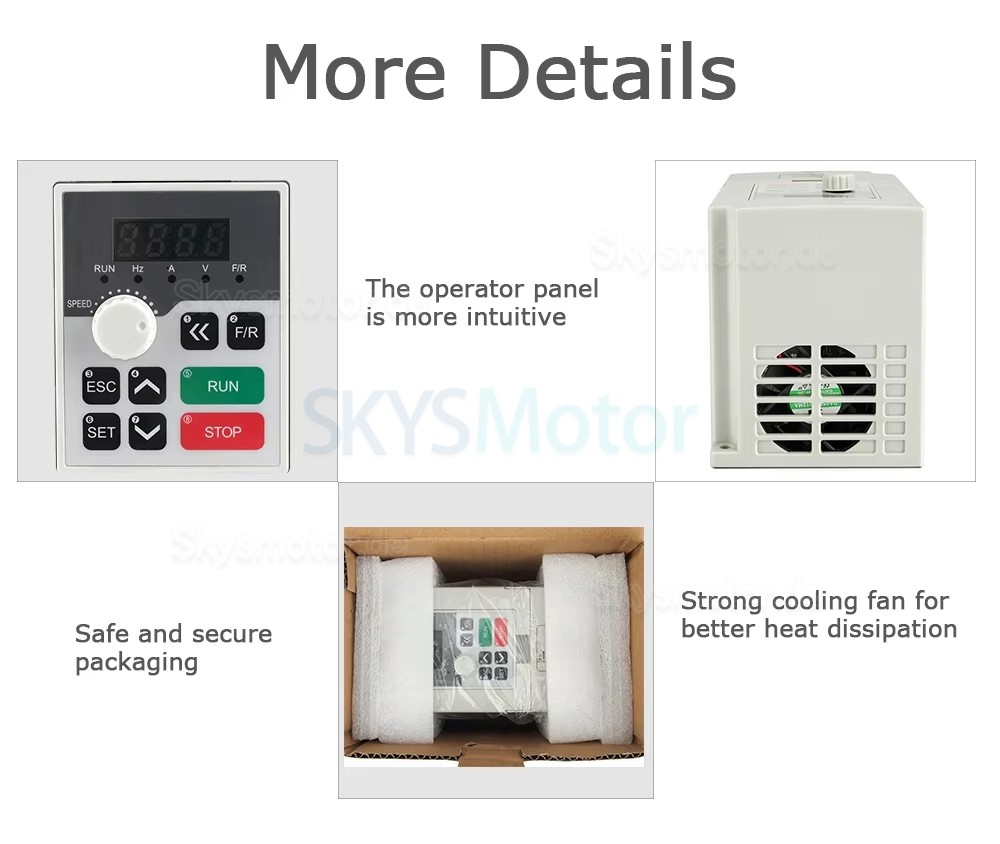

Vierstellige Anzeige und Status-LEDs: Zeigt Frequenz, Strom, Drehzahl, Spannung, Zähler, Temperatur, Vorwärts-/Rückwärtslaufstatus und Fehler an.
Kommunikationssteuerung: RS-485
Betriebstemperatur: -10 bis 40 °C
Luftfeuchtigkeit: 0–95 % relative Luftfeuchtigkeit (kondensationsfrei)
Vibration: Unter 0,5 G

Frequenzeinstellung:
Bereich: 0,1–1000,0 Hz
Genauigkeit: Digital: 0,1 % (-10 bis 40 °C); Analog: 0,1 % (25 ± 10 °C)
Einstellauflösung: Digital: 0,1 Hz; Analog: 1 % der maximalen Betriebsfrequenz
Ausgangsauflösung: 0,1 Hz
Bedienereinstellmethode: Kann direkt mit ←▲▼ eingestellt werden.
Analog-Einstellmethode: Externe Spannung: 0–5 V, 0–10 V, 4–20 mA, 0–20 mA
Weitere Funktionen: Die drei Sprungfrequenzen – untere Frequenzgrenze, Startfrequenz und Stoppfrequenz – können jeweils unabhängig eingestellt werden.

Allgemeine Steuerfunktionen:
Beschleunigungs- und Verzögerungssteuerung: 4 Abschnitte für Beschleunigungs- und Verzögerungszeiten (0,1 bis 6500 Sekunden) können frei gewählt werden.
Motorsteuerungsmodus: U/f
Drehmomentsteuerung: Drehmomentanhebung kann eingestellt werden, maximal bis 10,0 %; das Anlaufdrehmoment kann bei 1,0 Hz 150 % erreichen.

Multifunktionseingangsanschluss:
6 programmierbare Eingänge zur Realisierung von 16-Geschwindigkeitssteuerung, Programmausführung und 4-stufiger Beschleunigungs-/Verzögerungsumschaltung.
HOCH-, RUNTER-Funktionen, Zähler, externer Notstopp und weitere Funktionen.
Multifunktionsausgangsanschluss: Kanal 1 ist programmierbarer Ausgang; er bietet Anzeigen und Alarme für Betriebsstatus, Nullgeschwindigkeit, Zähler, externe Fehler, Programmausführung und mehr.

Weitere Funktionen:
Automatische Spannungsregelung (AVR), Verzögerungsstopp oder Freilaufstopp, Gleichstrombremsung, automatisches Zurücksetzen und Neustart, Frequenznachführung, PLC-Programmsteuerung, Hin- und Herbewegungssteuerung, Zugverhältnissteuerung, automatischer Energiesparbetrieb und einstellbare Trägerfrequenz (bis 20 kHz) u. a.

Schutzfunktionen:
Überlastschutz: Elektronischer Relaisschutz für Motorantrieb (konstantes Drehmoment 150 %/1 Minute, Lüftertyp 120 %/1 Minute).
Sicherungsschutz: Der Motor stoppt.
Momentaner Stopp und Neustart: Nach einem momentanen Stopp kann er mit Frequenznachführung neu gestartet werden.
Blockierverhinderung: Verhinderung von Blockierung während Beschleunigung und Verzögerung.
Kurzschluss am Ausgang: Elektronischer Schaltungsschutz
Weitere Funktionen: Überhitzungsschutz für Kühlkörper, Rückwärtslaufbegrenzung, direkter Start unmittelbar nach dem Einschalten, Fehlerrücksetzung, Parametersperre u. a.
