4,5kW 380V Wassergekühlter Spindelmotor Satz JDG-125S.4.5 + H100-5.5S2/T4-1A mit Frequenzumrichter + Wasserpumpe + 13 ER25 Spannzangen + Halterung

4,5kW 380V Wassergekühlter Spindelmotor Satz JDG-125S.4.5 + H100-5.5S2/T4-1A mit Frequenzumrichter + Wasserpumpe + 13 ER25 Spannzangen + Halterung

Technische Parameter:

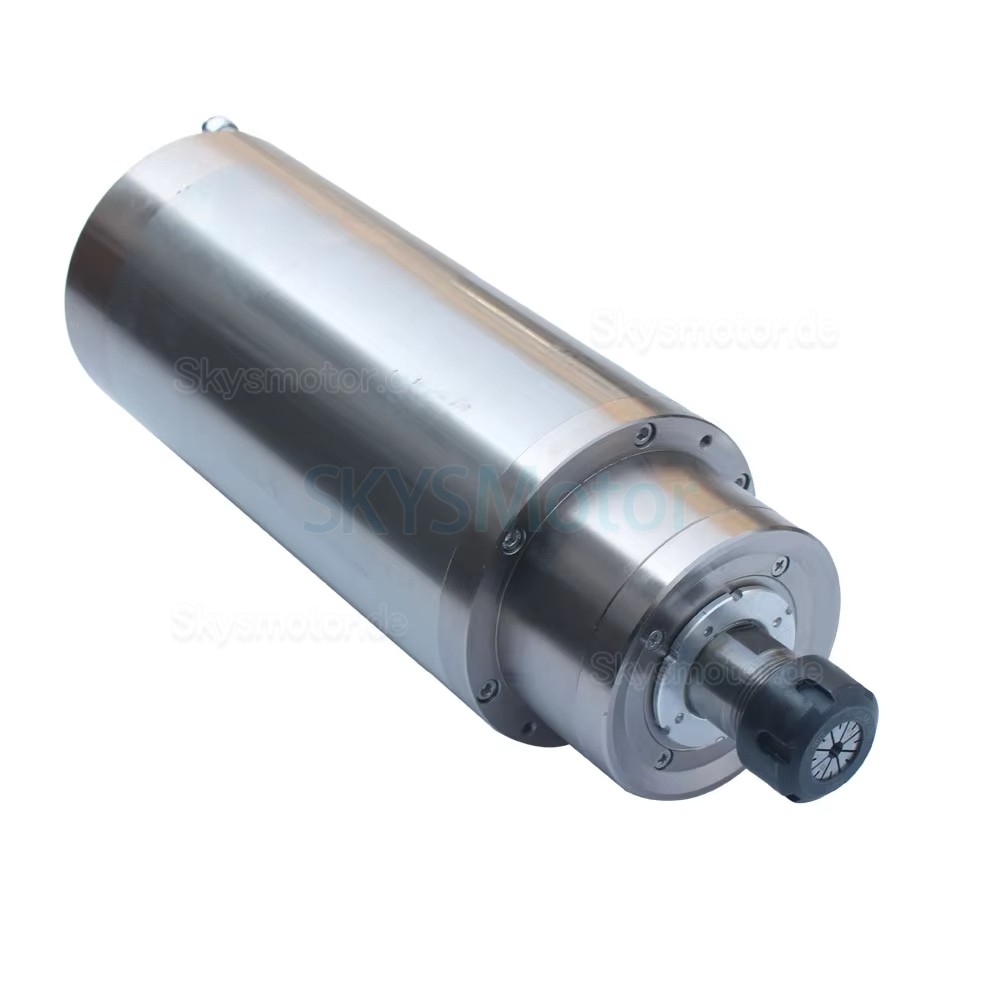

Spindelmotor-Spezifikation:

Modell: JGD-125S-4,5KW

Nennleistung: 4,5 kW

Betriebsspannung: 380 V

Nennstrom: 9,3 A

Betriebsfrequenz: 300 Hz

Nettogewicht: 22 kg

Kühlung: Wasserkühlung

Spannzangensystem: ER25

Maximales Drehmoment: 2,5 Nm

Durchmesser: 125 mm

Drehzahl: 24.000 U/min

Maximale Frequenz: 400 Hz

Spannzangenkapazität: Geeignet für Durchmesser von 3 mm bis 15 mm.

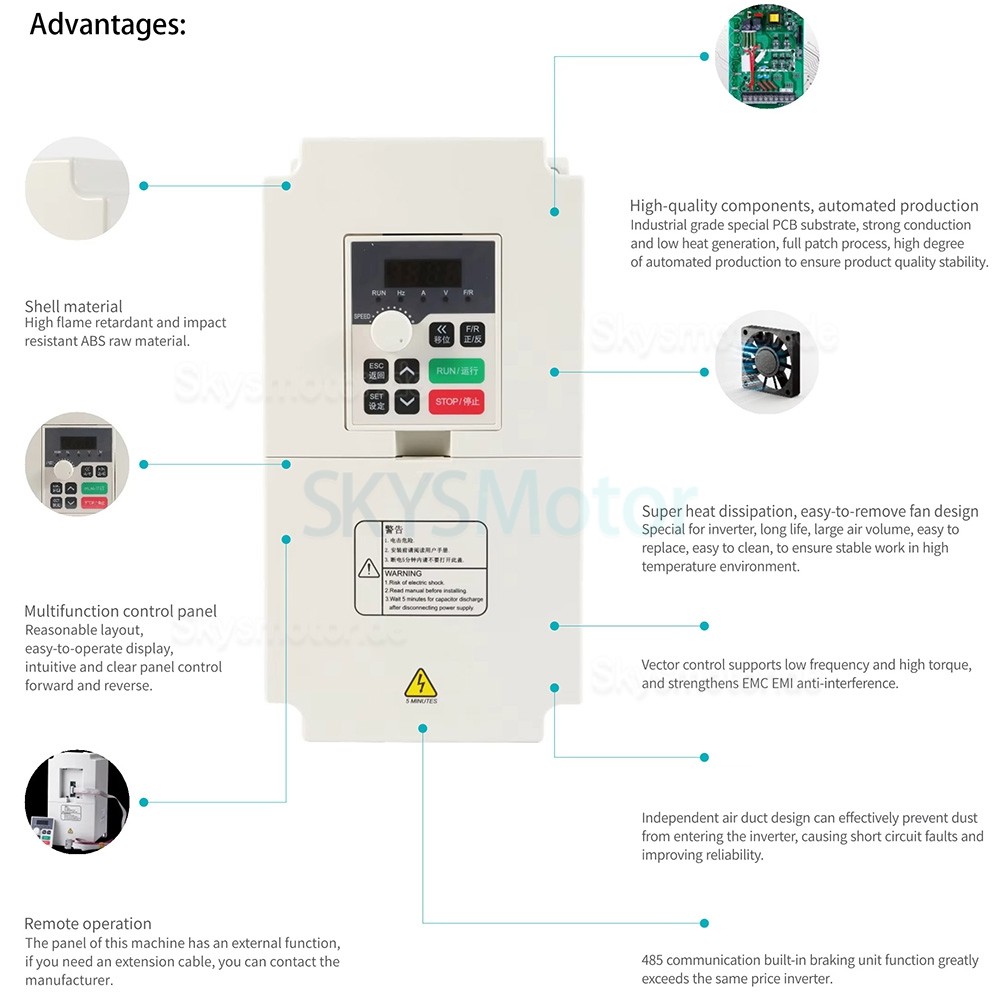

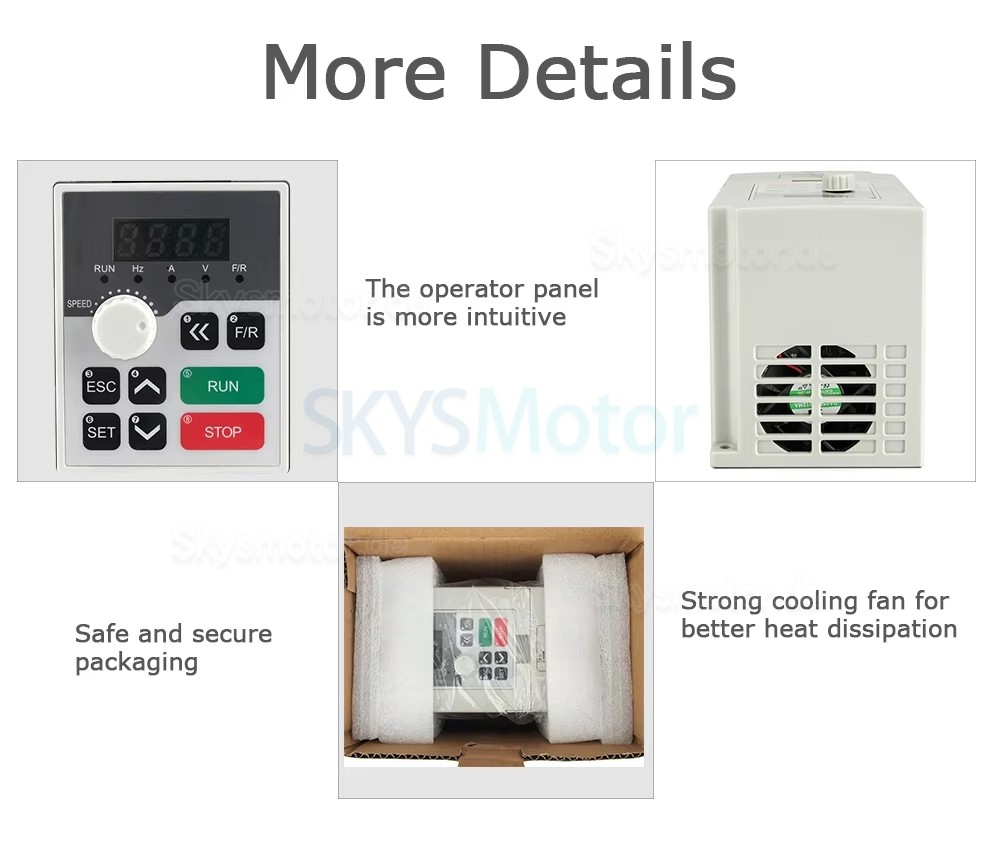

Frequenzumrichter-Spezifikation:

Modellnummer: H100-5.5S2-B1 / H100-5.5T4-B1

Leistung: 5,5 kW

Typ: DC/AC-Wechselrichter

Eingangstyp: 1-phasig 220 V / Dreiphasig 380 V

Ausgangsfrequenz: 0,1 – 1000 Hz

Ausgangsspannung: 1-phasig 220 V / Dreiphasig 380 V

Ausgangsstrom: 25 A (220 V) / 12,5 A (380 V)

Gewicht: 4 kg

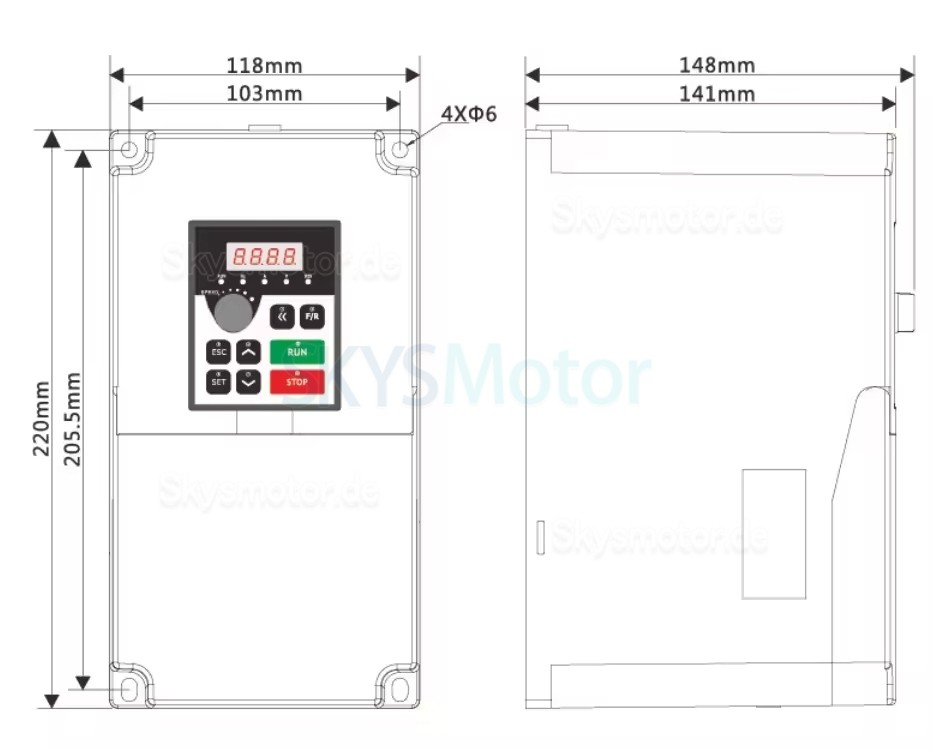

Abmessungen (L x B x H): 118 x 220 x 141,5 mm

Projektname: H100-Serie

Steuerungsmethode: V/F

Vierstellige Anzeige und Statusanzeigen: Anzeige von Frequenz, Stromstärke, Drehzahl, Spannung, Zählerstand, Temperatur, Drehrichtung (vorwärts/rückwärts) und Störungen.

Kommunikationssteuerung: RS-485

Betriebstemperatur: -10 bis 40 °C

Luftfeuchtigkeit: 0–95 % relative Luftfeuchtigkeit (nicht kondensierend)

Vibration: Unter 0,5 G

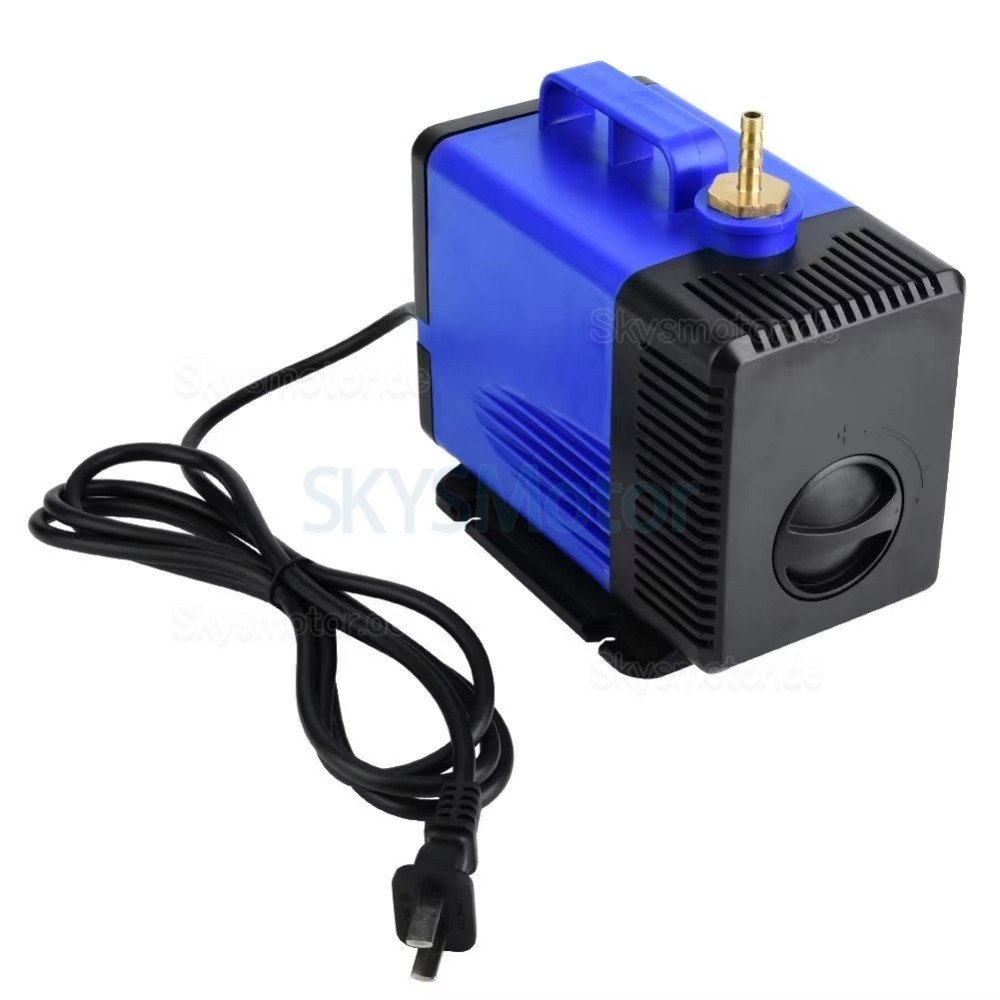

Wasserumwälzpumpe:

Pumpenleistung: 100 W

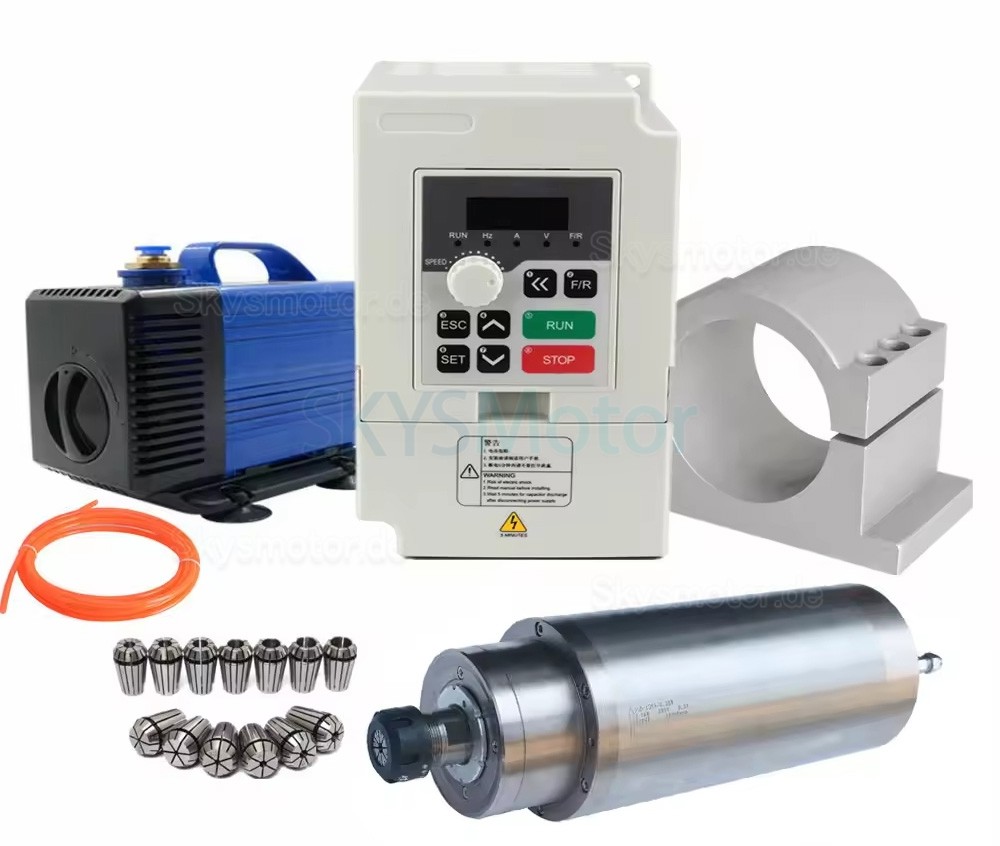

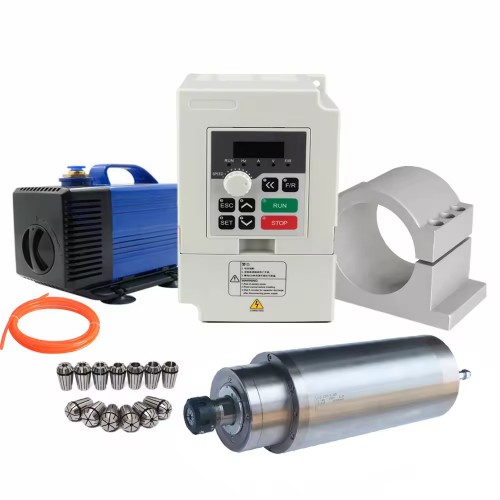

Lieferumfang:

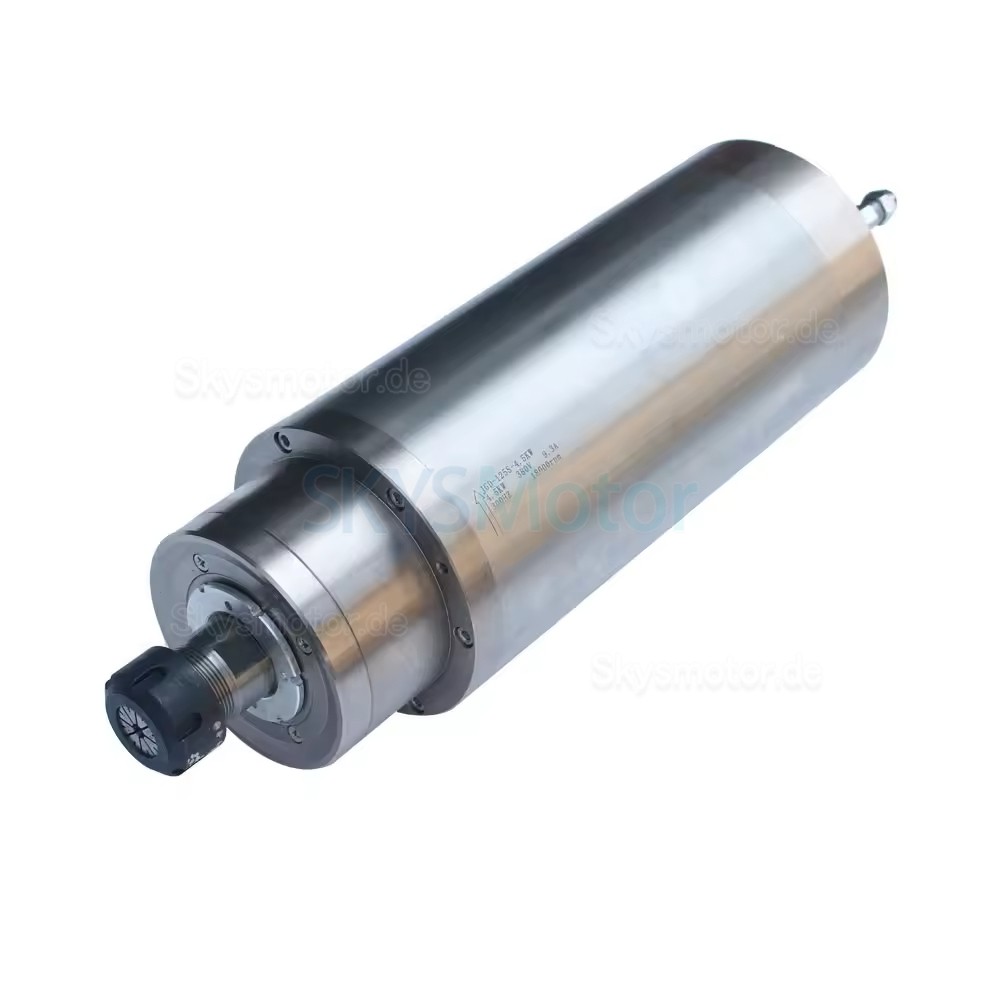

1. Spindelmotor: 125 mm, 4,5 kW, wassergekühlt (1 Stück)

2. Frequenzumrichter (VFD): 5,5 kW (Modell: H100-5.5S2/T4-1A) (1 Stück)

3. Spindelklemme: Für 125-mm-Spindel (1 Stück)

4. Wasserpumpe: 100 W (1 Stück)

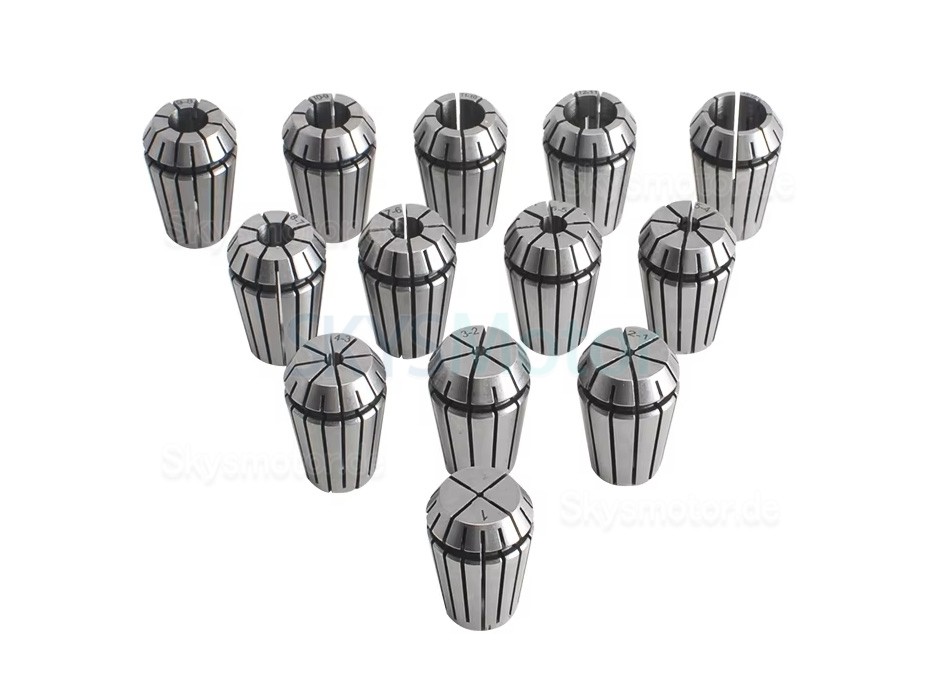

5. ER25-Spannzangensatz: 3 mm – 15 mm (13 Stück)
