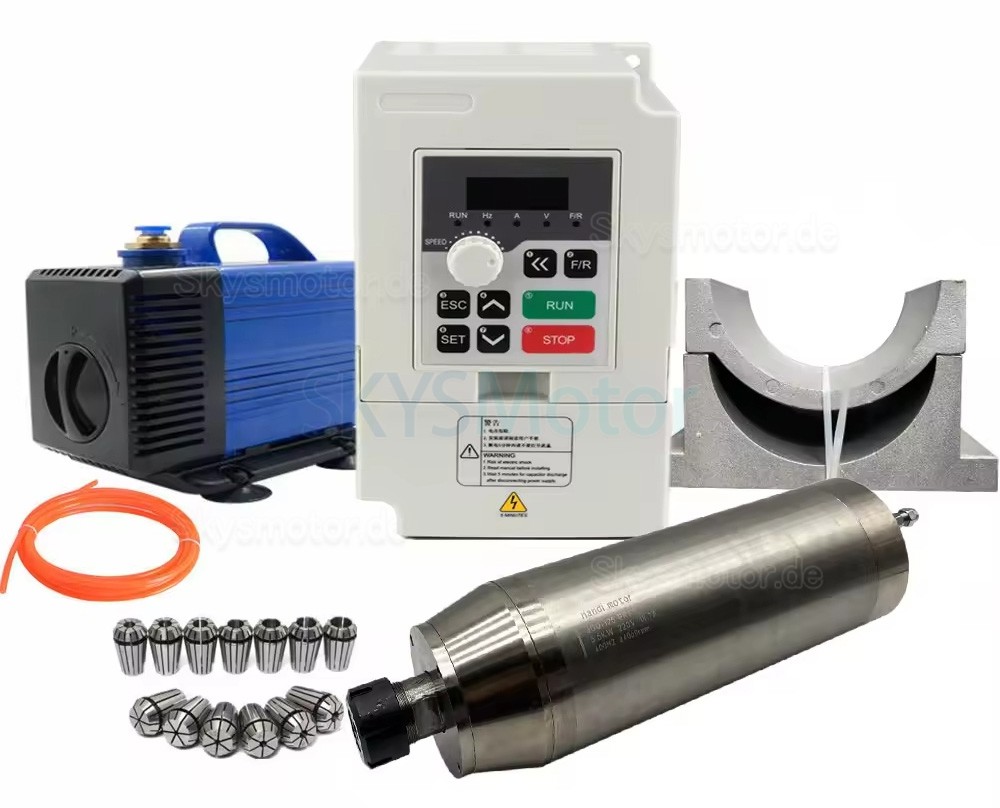

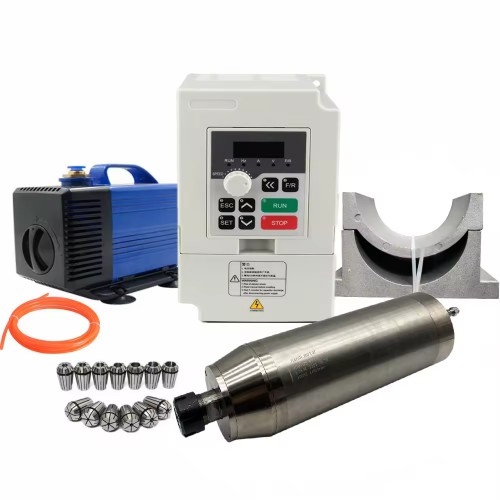

5,5kW 220V/380V Wassergekühlter Spindelmotor Satz JGD-125-ER32 + H100-5.5 mit Frequenzumrichter + Wasserpumpe + 13 ER32 Spannzangen + Halterung

5,5kW 220V/380V Wassergekühlter Spindelmotor Satz JGD-125-ER32 + H100-5.5 mit Frequenzumrichter + Wasserpumpe + 13 ER32 Spannzangen + Halterung

Technische Parameter:

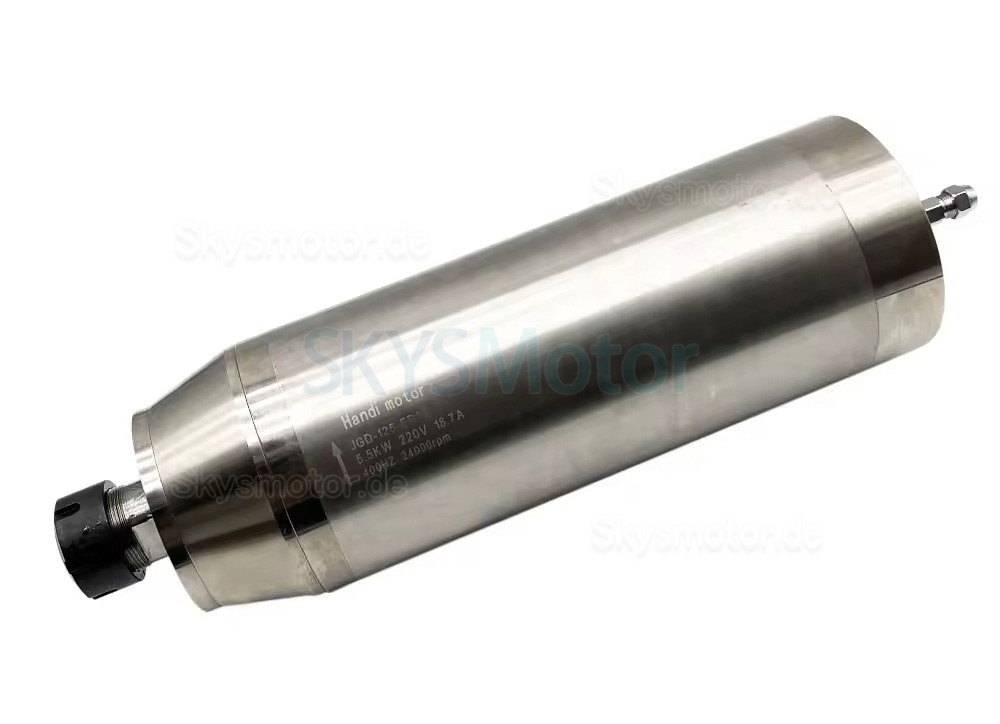

Spindelmotor-Spezifikation:

Modell: JGD-125-ER32

Nennleistung: 5,5 kW

Betriebsspannung: 220 V / 380 V (Dualspannung)

Nennstrom: 18,7 A (bei 220 V) / 11,3 A (bei 380 V)

Betriebsfrequenz: 300 Hz / 400 Hz (Dualfrequenz)

Entsprechende Drehzahl: 18.000 U/min (300 Hz) / 24.000 U/min (400 Hz)

Spannzangensystem: ER32

Kühlung: Wasserkühlung

Maximales Drehmoment: 2,18 Nm

Durchmesser: 125 mm

Maximale Frequenz: 400 Hz

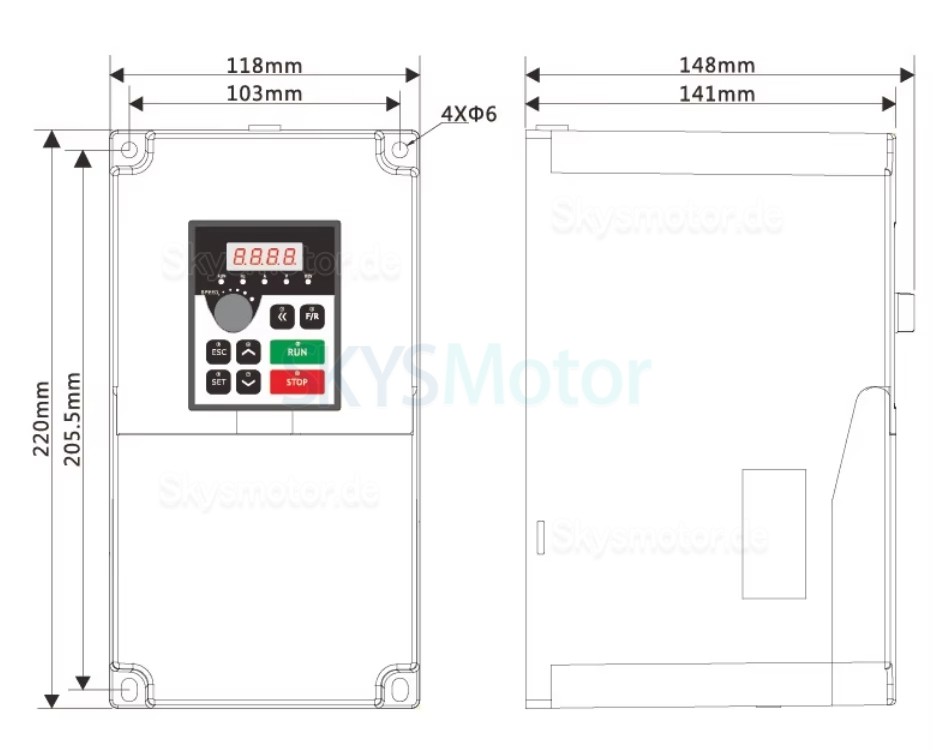

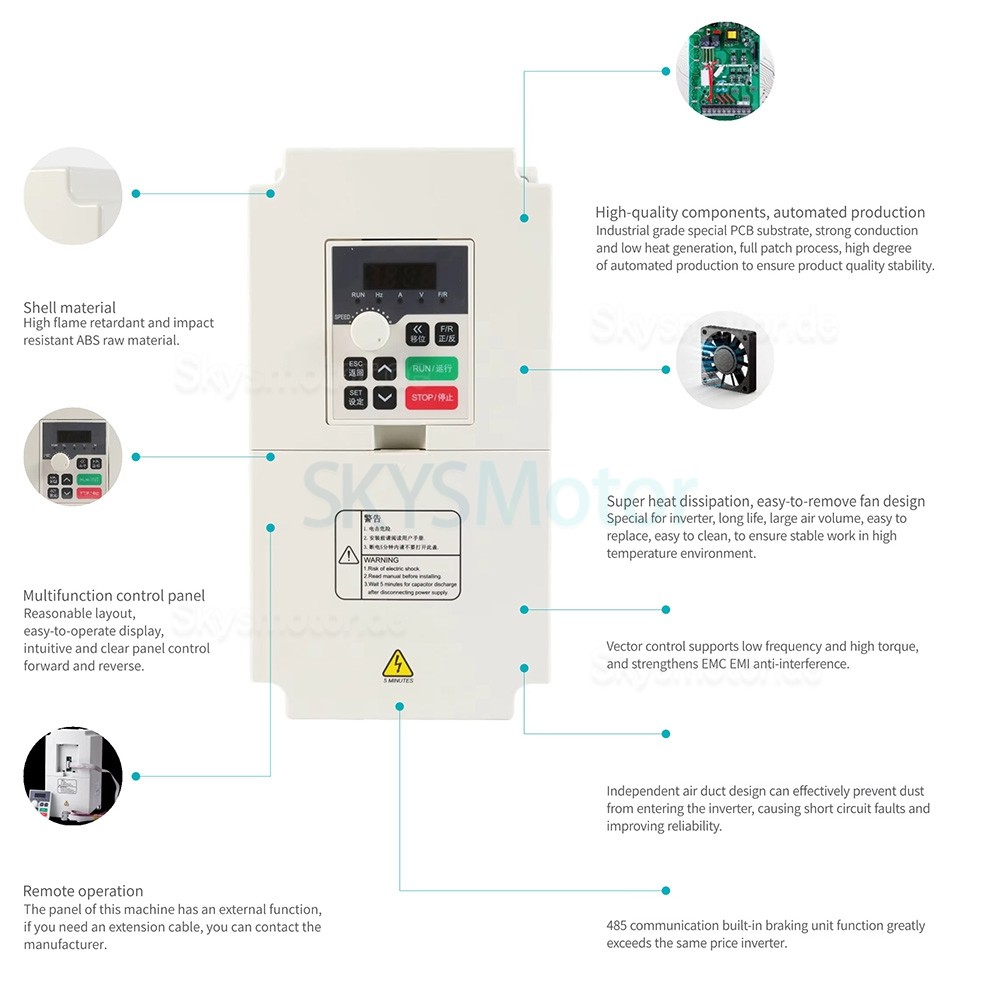

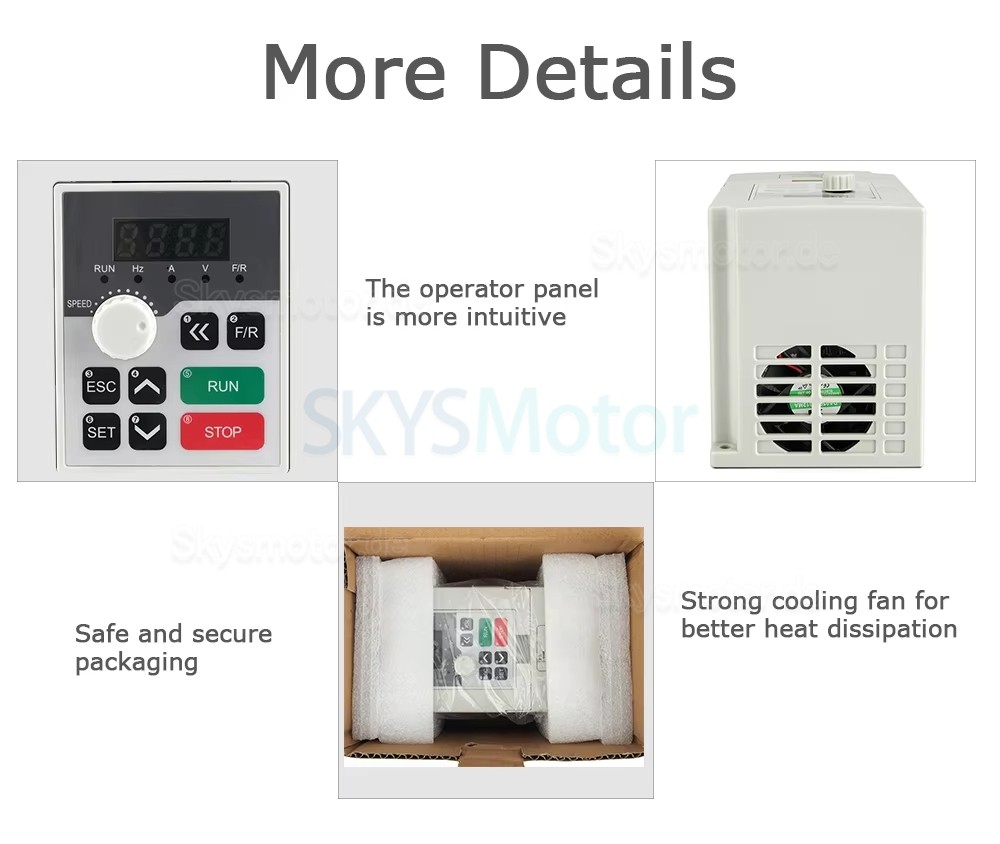

Frequenzumrichter-Spezifikation:

Modell: H100-5.5S2 / H100-5.5T4

Nennleistung: 5,5 KW

Eingangsspannung: 1-phasig 220 V, 50/60 Hz (S2)

3-phasig 380 V, 50/60 Hz (T4)

Ausgang (zur Spindel): 3-phasig 220 V / 3-phasig 380 V

Ausgangsfrequenzbereich: 0–1000 Hz

Gewicht: 3,5 kg

Projektname: H100-Serie

Steuerungsmethode: V/F

Vierstellige Anzeige und Statusanzeigen: Anzeige von Frequenz, Stromstärke, Drehzahl, Spannung, Zählerstand, Temperatur, Vorwärts-/Rückwärtslauf und Störungen.

Kommunikationssteuerung: RS-485

Betriebstemperatur: -10 bis 40 °C

Luftfeuchtigkeit: 0–95 % relative Luftfeuchtigkeit (nicht kondensierend)

Vibration: Unter 0,5 G

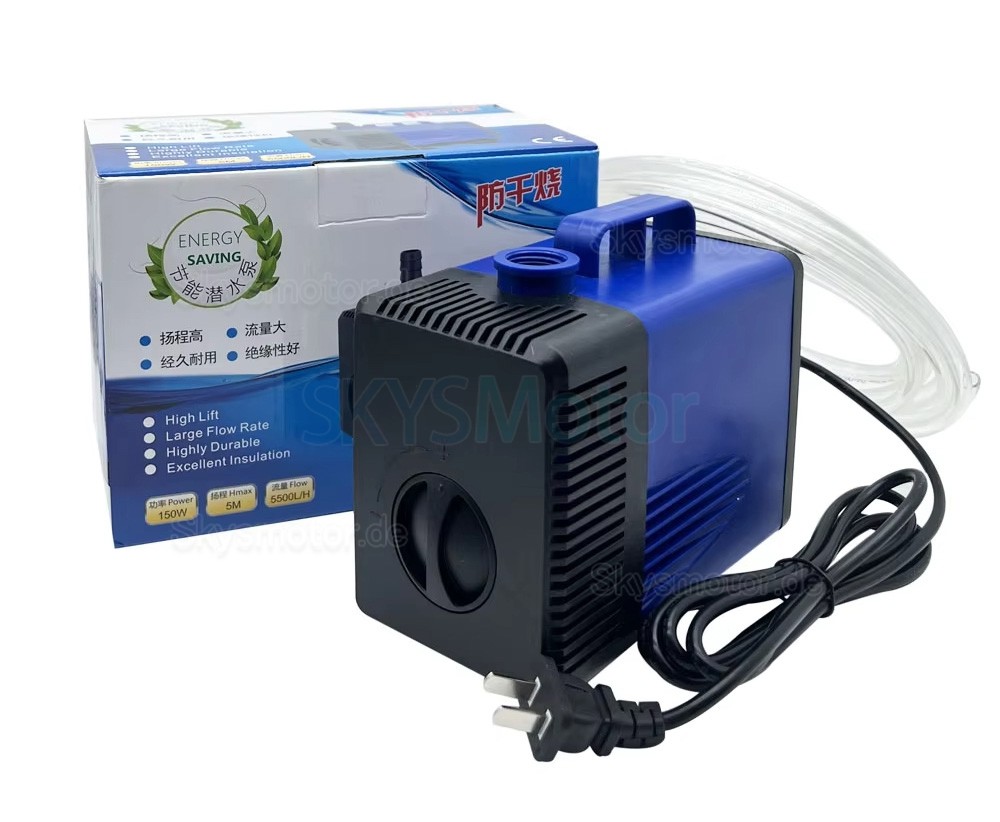

Wasserkühlung:

Pumpe: 100 W, 220 V

Schlauch: 5 Meter
