3-Achsen-CNC-Fräser-Kit 0,45Nm Nema 17 Schrittmotor & TB6560 Treiber & Schaltnetzteil

3-Achsen-CNC-Fräser-Kit 0,45Nm Nema 17 Schrittmotor & TB6560 Treiber & Schaltnetzteil

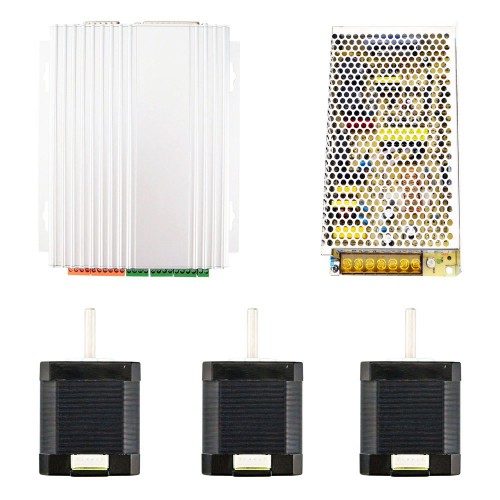

Dieses CNC-Kit enthält:

• 1 x 3-Achsen-CNC Schrittmotor Treiberplatine TB6560
• 3 x 0,45 Nm Nema 17 Schrittmotor
• 1 x 150W 24V 6,5A 115/230V Schaltnetzteil
• 1 x DB25-Parallelkabel und Handbuch-CD

3 Axis TB6560 CNC Driver Board

• Toshiba TB6560AHQ Chip –  maximaler Strom 3,5 A
• Auflösung: 1, 1/2, 1/8, 1/16 Mikroschrittausgang
• Betriebsspannung: DC 12–30 V, Nennspannung: 24 V
• Einstellbarer Strom: 100 %, 75 %, 50 % und 20 % des maximalen Stroms über integrierten Schalter.
• Halbstromfunktion bei fehlendem Signal zur Vermeidung von Motorüberhitzung.
• Ausgestattet mit einem 227-V-10-A-Relais.
• Manuelle Steuerschaltung enthalten.
• Überlast-, Überstrom- und Übertemperaturschutz.
• Schützen Sie den Computer durch Trennspannung (1000 V DC/DC) und Optokoppler.
• Unterstützt die meisten parallelen Softwareprogramme wie MACH3, KCAM4, EMC2 usw.
• Im Aluminiumgehäuse montiert, bietet es eine bessere Kühlleistung als ein Lüfter und einen sichereren Schutz der Platine.

Schrittmotor

• Herstellerteilenummer: 17HS19-1684S1
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment: 0,45Nm
• Nennstrom/Phase: 1,68A
• Stromspannung: 2,8V
• Phasenwiderstand: 1,65ohms
• Induktivität: 2,8mH ± 20%(1KHz)
• Bauform: 42 x 42mm
• Motorlänge: 48mm
• Wellendurchmesser: Φ5mm
• Länge der Welle: 24mm
• Anzahl der Leitungen: 4
• Leitungslänge: 1000mm
• Gewicht: 400g

Schaltnetzteil

• 24 V DC 6,5 A Ausgang
• AC-Eingangsspannungsbereich: 92~132V/175~264VAC
• 115 V/230 V AC per Schalter wählbar
• Freie Luftkühlung
• Geringe Ausgangswelligkeit und -stabilität
• Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
• 199*110*50 mm (L*B*H)
