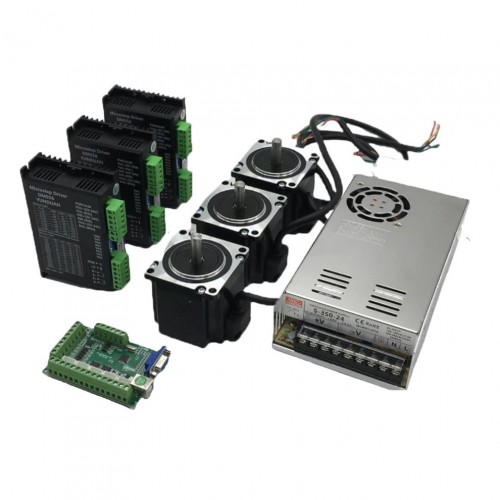

3 Achsen CNC Bausatz mit 3Nm Nema 23 Schrittmotor, Motortreiber und Netzteil
3 Achsen CNC Bausatz mit 3Nm Nema 23 Schrittmotor, Motortreiber und Netzteil
Merkmale:

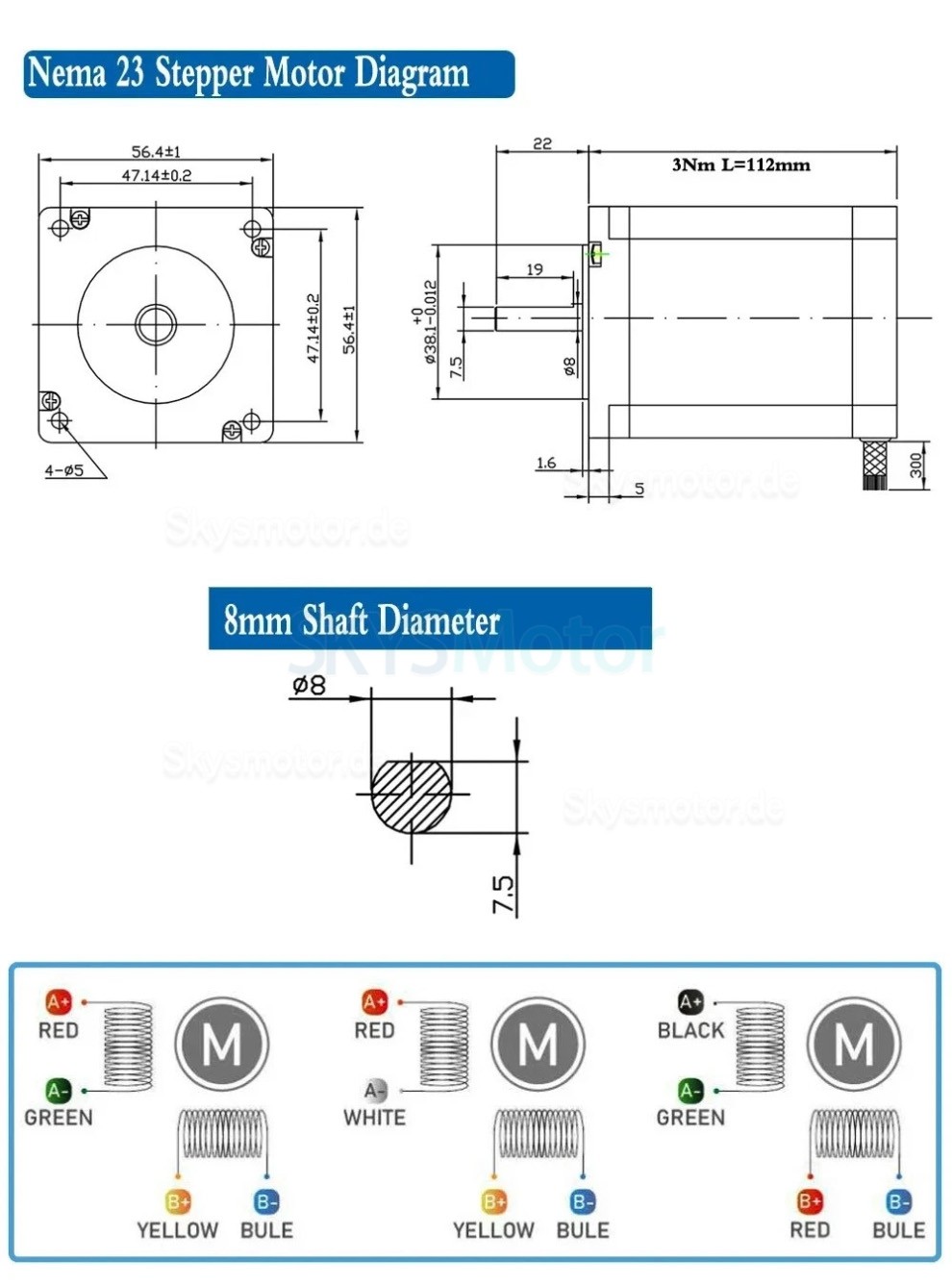

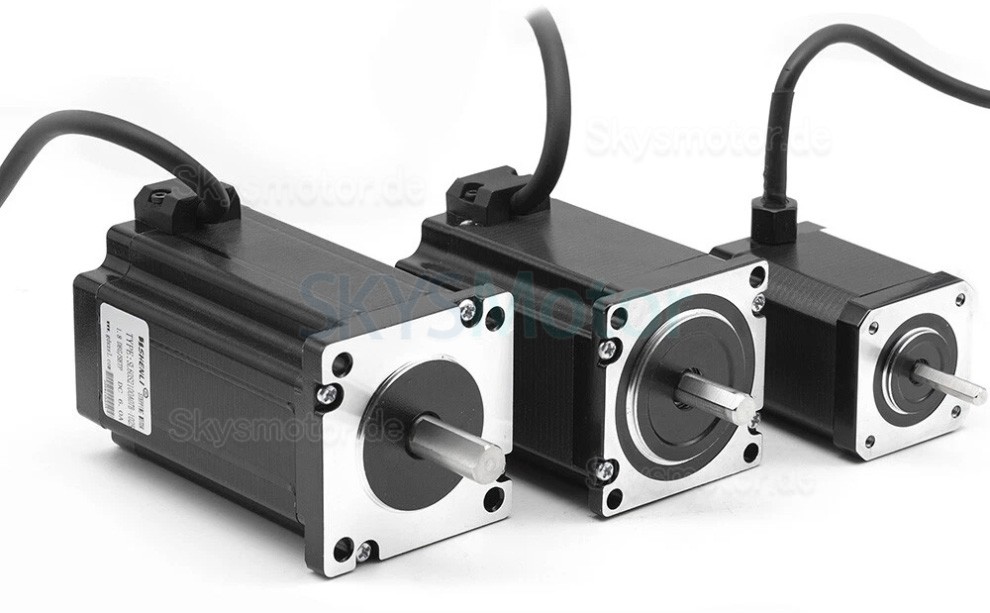

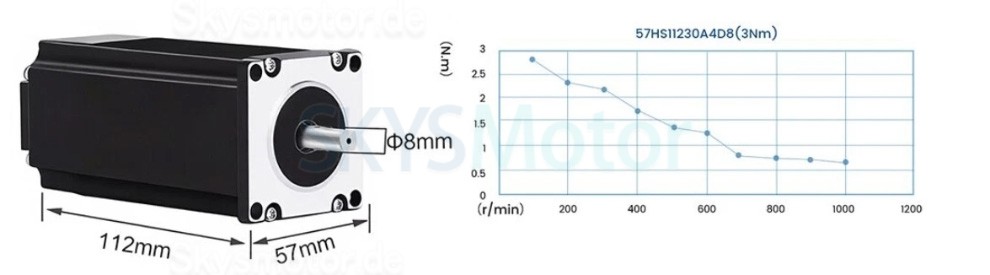

3 × NEMA 23 Schrittmotoren (57HS11230A4):
Haltemoment: 3 Nm
Gehäusemaße: 57 × 57 × 112 mm
Welle: 8 mm (mit D7,5 mm Abflachung)
Schrittwinkel: 1,8° (200 Schritte/Umdrehung)
Phasen/Anschlüsse: 2 Phasen, 4 Leitungen
Strom pro Phase: 3 A

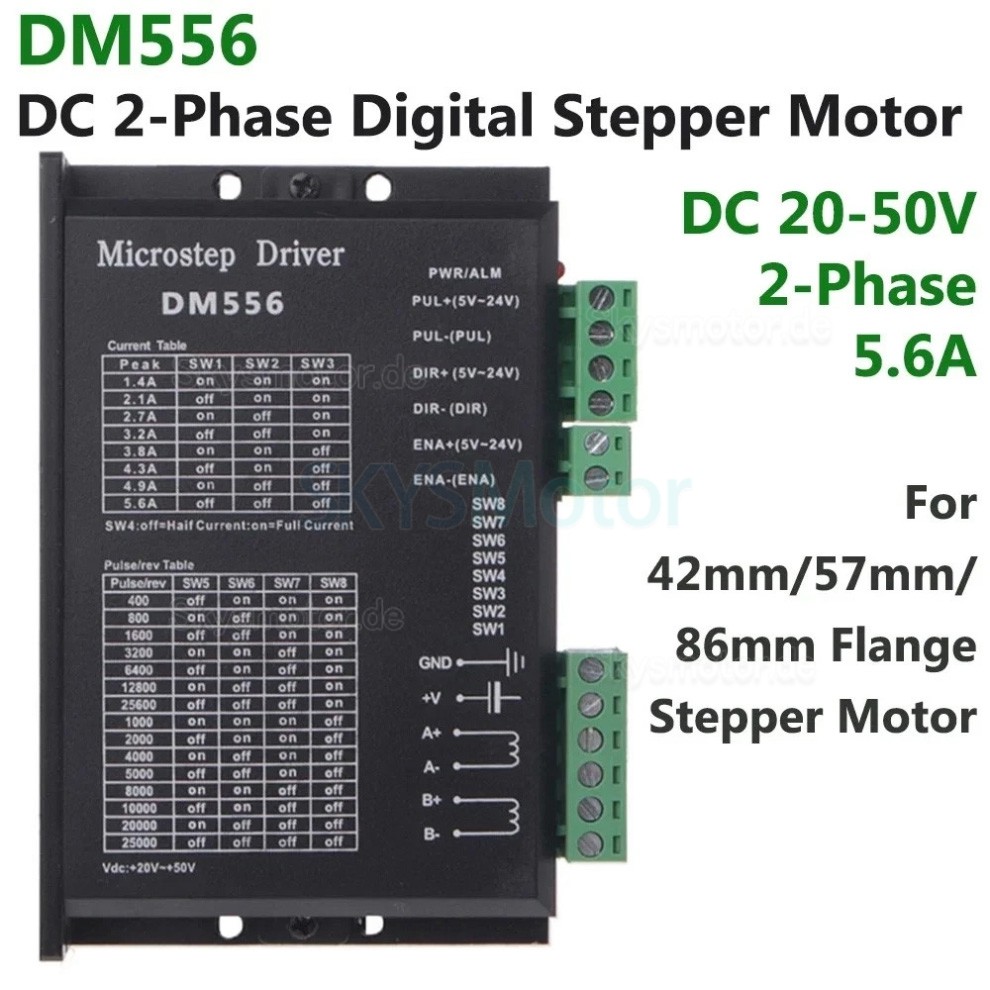

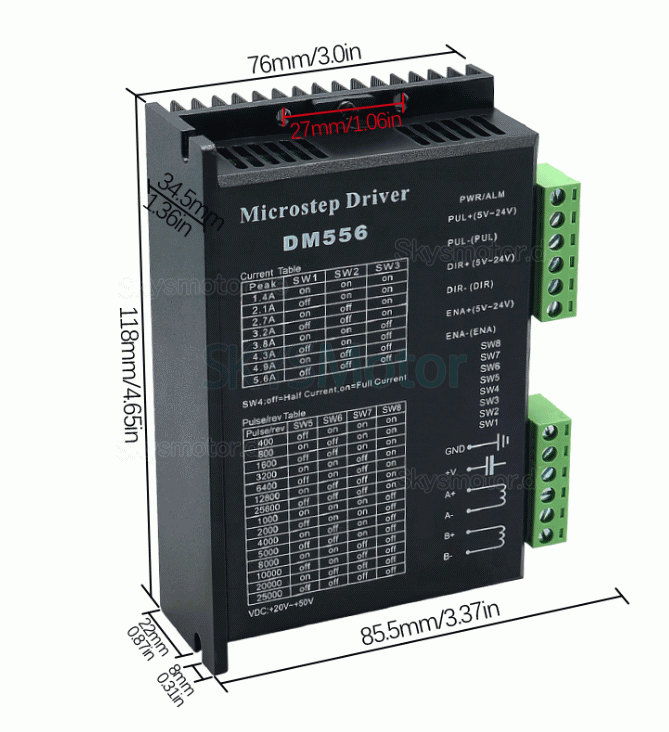

3 × DM556 Schrittmotortreiber:
16 wählbare Mikroschritt-Auflösungen (bis zu 25.600 Schritte/Umdrehung)
8-stufig einstellbarer Ausgangsstrom
Betriebsspannung: DC 20–50 V
Kompatibel mit Motoren unter 5,6 A

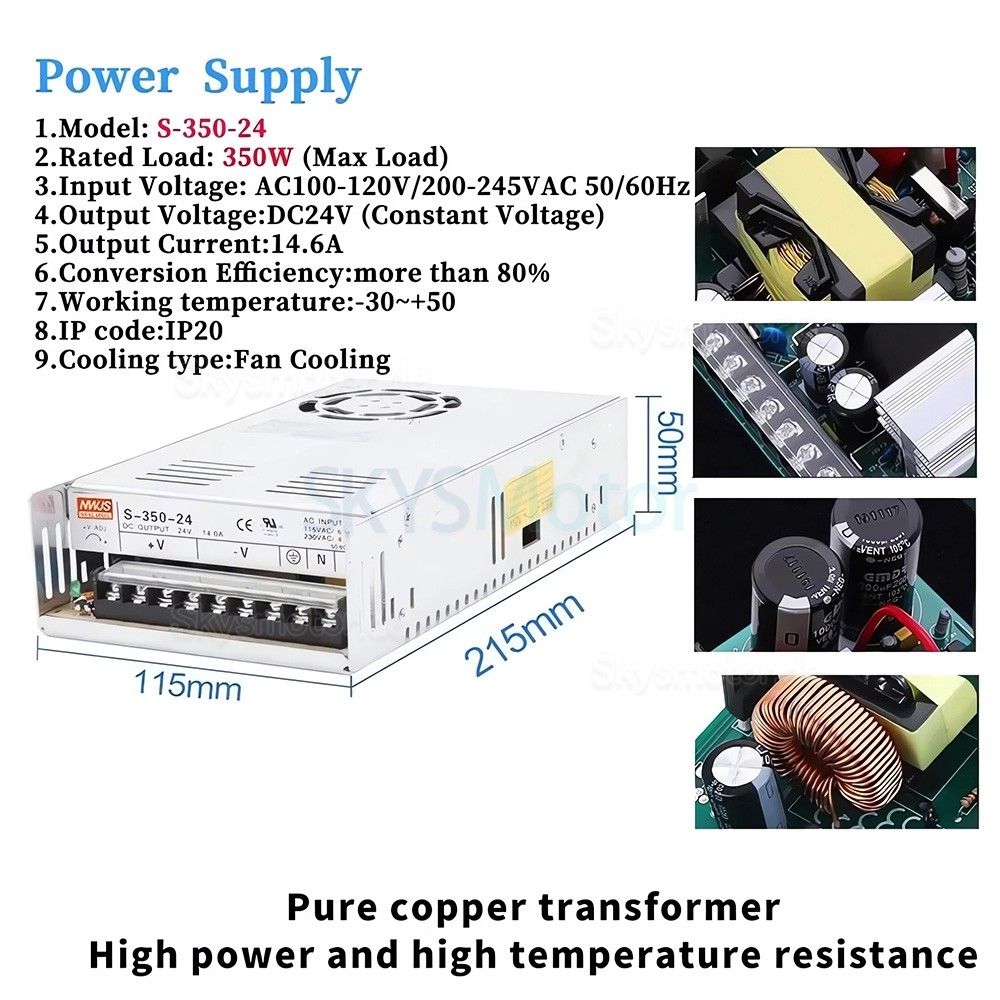

1 × 350 W Schaltnetzteil:
Ausgang: DC 24 V
Wirkungsgrad: >90 %

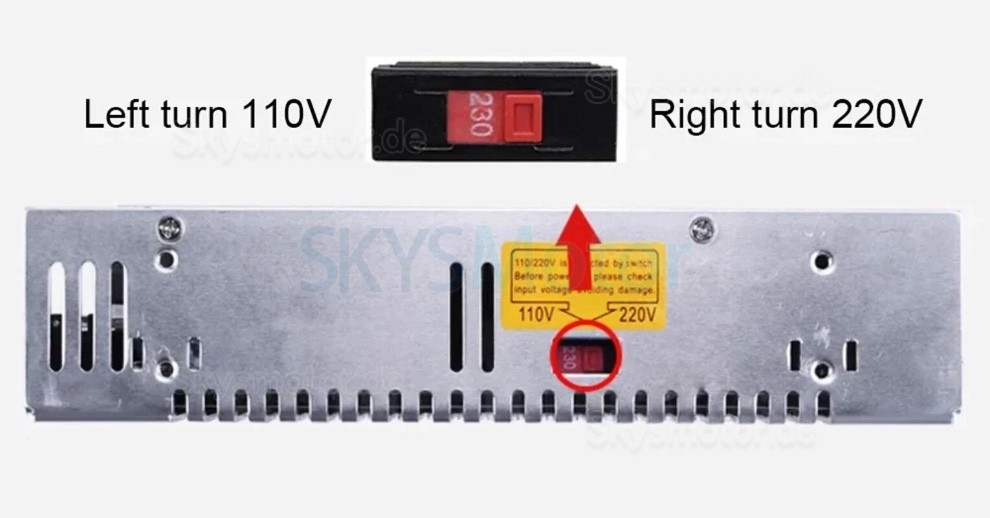

Eingangsspannung: AC 110 V / 220 V (umschaltbar)
Schutzfunktionen: Überstrom, Überspannung, Überlast
Gehäuse: Belüftetes Design zur Wärmeableitung

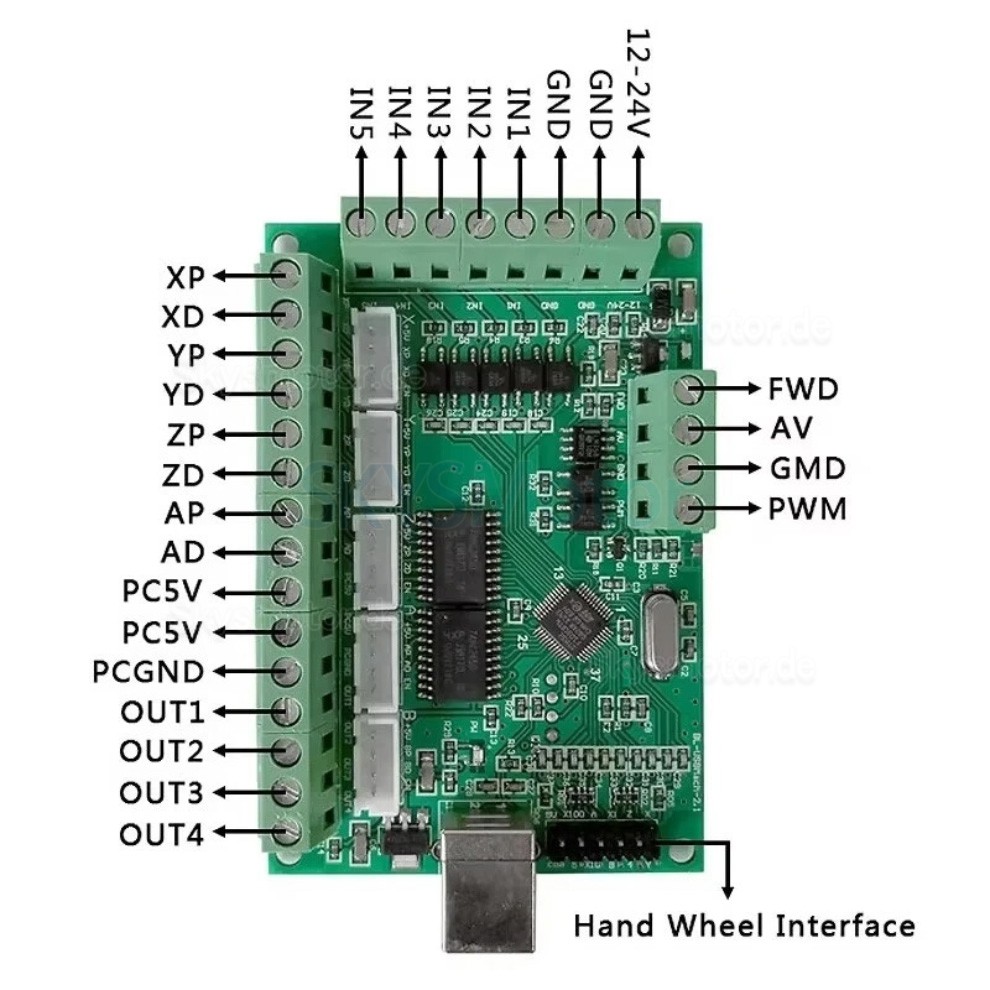

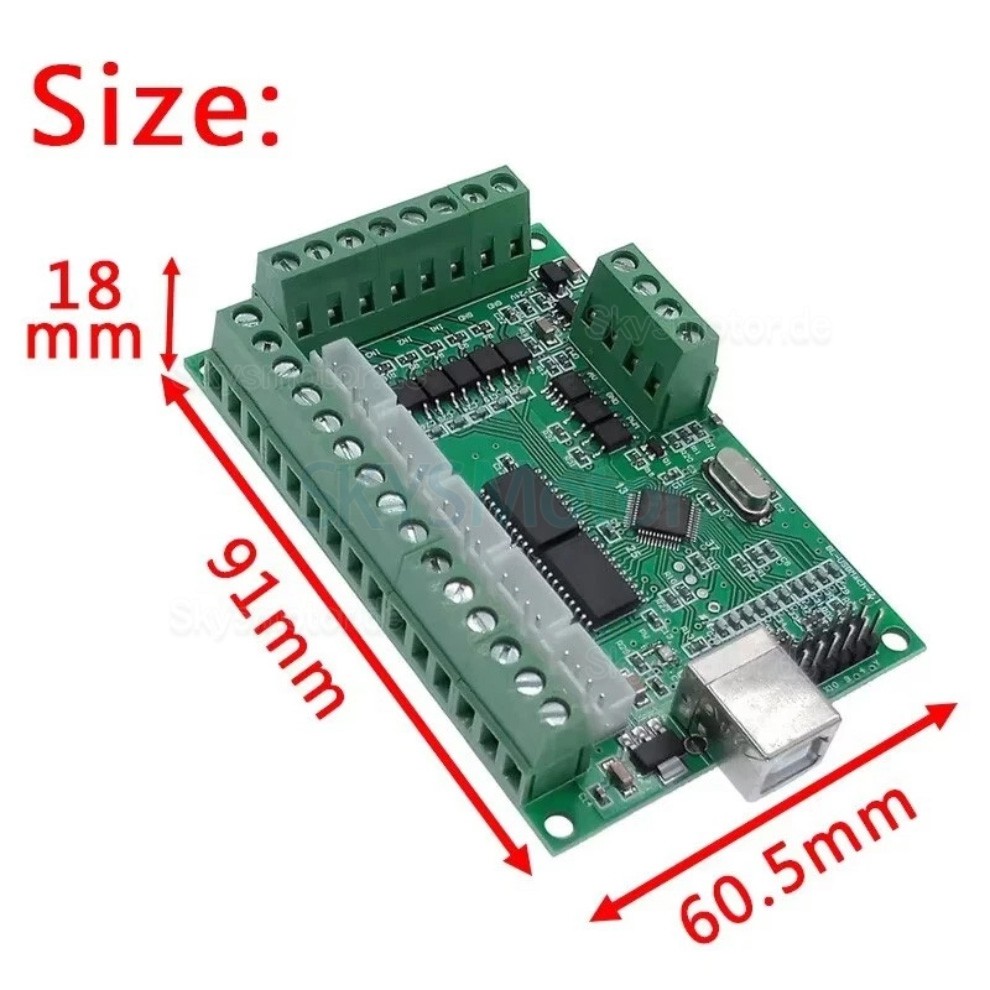

1 × 5-Achsen Mach3 Steuerkarte:
Unterstützt lineare Interpolation für bis zu 5 Achsen
Schutzfunktionen: Überstrom, Überspannung, Positionsfehler
.jpg "3 Achsen CNC Bausatz mit 3Nm Nema 23 Schrittmotor, Motortreiber und Netzteil")

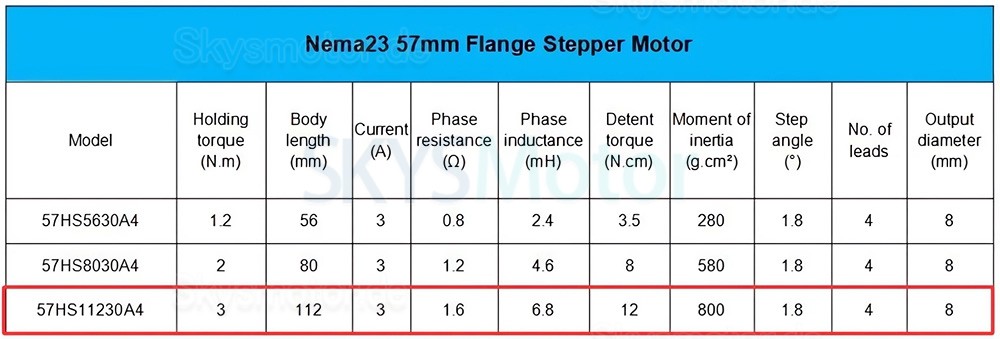

| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Motorlänge (mm) | 112 |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 424.84 |
| Induktivität (mH) | 6.8 |
| Motorlänge (mm) | 112 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1.6 |
| Nennstrom (A) | 3 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 19 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1.8 |
| Anzahl der Phasen | 2 |
| CNC-Kit-Spezifikation | |
| Anzahl der Achsen | 3 |
| Open-loop/Closed-loop | Open-loop |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 20 - 50 |
| Mikroschritt (Schritte/Umdr.) | 400 - 25600 |
| Ausgangsstrom (A) | 0 - 5.6 |
