3-Achsen-CNC-Fräser-Kit 3,0Nm Nema 23 Schrittmotor & Treiber & Schaltnetzteil
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Netzteil-Benutzerhandbuch:
3-Achsen-CNC-Fräser-Kit 3,0Nm Nema 23 Schrittmotor & Treiber & Schaltnetzteil

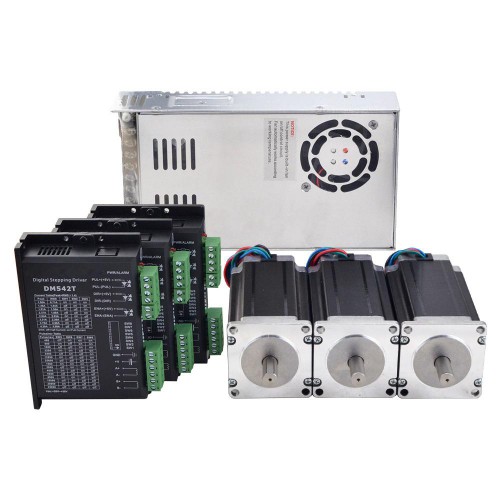

Dieses CNC-Kit enthält:
3 x Digitaler Schrittmotortreiber 1,0–4,2 A, 20–50 VDC für Schrittmotoren Nema 17, 23, 24
3 x Nema 23 Bipolar 3Nm 4.2A 57x57x114mm 4 Drähte Schrittmotor CNC
1 x 400W 36V 11A 115/230V Schaltnetzteil
Treiberspezifikation
Eingangsspannung 20-50VDC
Anti-Resonanz trägt zur Verbesserung des Drehmoments bei und reduziert Instabilitäten im mittleren Drehzahlbereich.
Automatische Motorerkennung und Parameterkonfiguration beim Einschalten ermöglichen Reaktionen mit unterschiedlichen Motortypen
Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen
15 wählbare Mikroschrittauflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000 und 25000
Sanftanlauf ohne “Sprung” beim Einschalten
8 wählbare Spitzenstromstärken: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen
Automatische Stromabsenkung im Leerlauf
Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
Unterstützt PUL/DIR-Steuerungsmodus
Überspannungs- und Überstromschutz
Motorspezifikation
Herstellerteilenummer: 23HS45-4204S
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 3,0Nm
Nennstrom/Phase: 4,2A
Phasenwiderstand: 0,9ohms
Induktivität: 3,8mH ± 20%(1KHz)
Bauform: 57 x 57mm
Motorlänge: 113mm
Wellendurchmesser: Φ10mm
Länge der Welle: 24mm
Länge der D-Flachwelle: 20mm
Anzahl der Leitungen: 4
Leitungslänge: 400mm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Spezifikationen des Schaltnetzteils
36 V DC 11 A Ausgang
AC-Eingangsspannungsbereich: 93~132V/176~264VAC
115 V/230 V AC per Schalter wählbar
Umluftkühlung durch integrierten DC-Lüfter
Geringe Ausgangswelligkeit und -stabilität
Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
215*115*50mm (L x B x H)
-
