3-Achsen-CNC-Fräser-Kit 3,1Nm Nema 24 Schrittmotor & Treiber & Schaltnetzteil
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Netzteil-Benutzerhandbuch:
Kaufen Sie jetzt:€244,19
3-Achsen-CNC-Fräser-Kit 3,1Nm Nema 24 Schrittmotor & Treiber & Schaltnetzteil

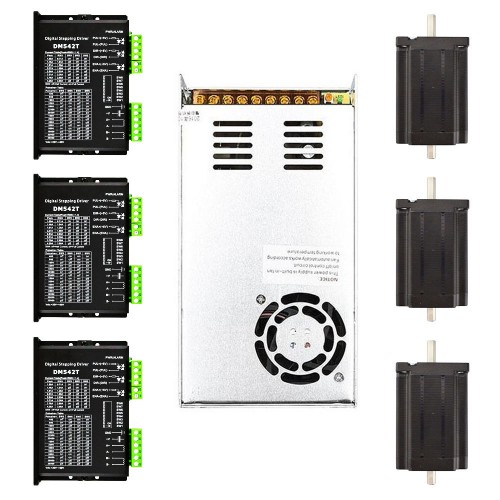

Dieses CNC-Kit enthält:
- 3 x Digitaler Schrittmotorantrieb 1,0–4,2 A, 20–50 VDC für Schrittmotor Nema 17, 23, 24
- 3 x 3,1 Nm (439 oz.in) Nema 24-Schrittmotor
- 1 x 400W 36V 11A 115/230V Schaltnetzteil
Treiberspezifikation
- Eingangsspannung 20-50VDC
- Anti-Resonanz trägt zur Verbesserung des Drehmoments bei und reduziert Instabilitäten im mittleren Drehzahlbereich.
- Automatische Motorerkennung und Parameterkonfiguration beim Einschalten ermöglichen Reaktionen mit unterschiedlichen Motortypen
- Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen
- 15 wählbare Mikroschrittauflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000 und 25000
- Sanftanlauf ohne “Sprung” beim Einschalten
- 8 wählbare Spitzenstromstärken: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
- Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen.
- Automatische Stromabsenkung im Leerlauf
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Unterstützt PUL/DIR-Steuerungsmodus
- Überspannungs- und Überstromschutz
Motorspezifikation
- Herstellerteilenummer: 24HS34-3504D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3,1Nm
- Nennstrom/Phase: 3,5A
- Stromspannung: 3,85V
- Phasenwiderstand: 1,1ohms
- Induktivität: 5,6mH ± 20%(1KHz)
- Bauform: 60 x 60mm
- Motorlänge: 88mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 600mm
- Gewicht: 1,34kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Eingangsspannung 20-50VDC
- 36 V DC 11 A Ausgang
- AC-Eingangsspannungsbereich: 93~132V/176~264VAC
- 115 V/230 V AC per Schalter wählbar
- Umluftkühlung durch integrierten DC-Lüfter
- Geringe Ausgangswelligkeit und -stabilität
- Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
- 215*115*50mm (L x B x H)
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 88 |
| Haltemoment (Ncm) | 310 |
| Haltemoment (oz.in) | 439 |
| Induktivität (mH) | 5,6 |
| Leitungslänge (mm) | 600 |
| Motor NEMA Größe | Nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 3,5 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 24 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 20 - 50 |
| Ausgangsstrom (A) | 1 - 4,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 25600 |
| Max. Impulseingang (kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
| Physikalische Spezifikation | |
| Gewicht (g) | 6600 |
