5:1 TQEG Serie Nema 23 Planetengetriebe TQEG23-G5-D6 Verdrehspiel 15'
- Handbücher und Dokumentation: Getriebedatenblatt:
5:1 TQEG Serie Nema 23 Planetengetriebe TQEG23-G5-D6 Verdrehspiel 15'

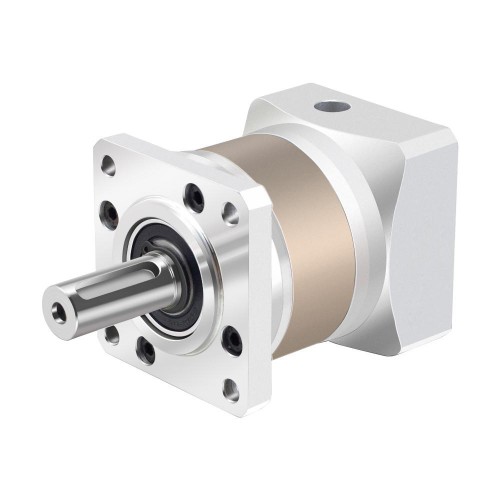

Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 5:1 sowie ein maximales Spiel von 15 Bogenminuten. Das koaxiale Planetengetriebe ist mit einer integrierten Kupplung an der Eingangswelle ausgestattet und kann mit Standardwellen mit 6,35 mm (1/4 Zoll) Durchmesser von Nema 23 Schrittmotoren, bürstenlosen Gleichstrommotoren (BLDC) und Servomotoren kombiniert werden.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG23-G5-D6
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 5: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 28 Nm(247,82 lb-in)
Drehmoment (erlaubt): 56 Nm(495,64 lb-in)
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 60 x 60 mm
Getriebelänge: 73,5 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14 mm
Ausgangswellenlänge: 35 mm
Antriebswellendurchmesser: Φ6,35 mm
Antriebswellenlänge: 21~24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 60 x 60 |
| Gewicht (g) | 930 |
| Getriebelänge (mm) | 73,5 |
| Eingangswellendurchmesser (mm) | 6,35 |
| Länge der Eingangswelle (mm) | 21~24 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 35 |
| Anzug für Motor | Nema 23 |
| Untersetzung | 5 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
-
