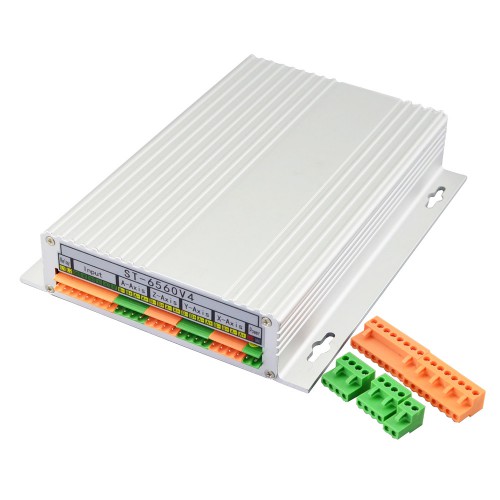

4-Achsen Schrittmotor Steuerung/Controller ST-6560V4 Treiberplatine (unterstützt MACH3, KCAM4, EMC2)

4-Achsen Schrittmotor Steuerung/Controller ST-6560V4 Treiberplatine (unterstützt MACH3, KCAM4, EMC2)

Diese neue Version der 4-Achsen Schrittmotortreiberplatine TB6560 ist eine professionelle Treiberplatine für die CNC-Industrie.

Hauptmerkmale

• Toshiba TB6560AHQ Chip – Hohe Leistung, maximaler Strom 3,5 A
• Auflösung: 1, 1/2, 1/8, 1/16 Mikroschrittausgang
• Betriebsspannung: DC 12–30 V, Nennspannung: 24 V
• Einstellbarer Strom: 100 %, 75 %, 50 % und 20 % des maximalen Stroms über integrierten Schalter.
• Halbstromfunktion bei fehlendem Signal zur Vermeidung von Motorüberhitzung.
• Ausgestattet mit einem 227-V-10-A-Relais.
• Manuelle Steuerschaltung im Lieferumfang enthalten.
• Überlastungs-, Überstrom- und Übertemperaturschutz.
• Schützen Sie den Computer durch Trennspannung (1000 V DC/DC) und Optokoppler.
• Unterstützt die meisten parallelen Software-Anwendungen wie MACH3, KCAM4, EMC2 usw.
• Im Aluminiumgehäuse untergebracht, bietet es eine bessere Kühlleistung als ein Lüfter und einen sichereren Schutz der Platine.

Warnung

• Stellen Sie sicher, dass die Versorgungsspannung den Eingangsbereich des Antriebs nicht überschreitet. Überprüfen Sie die Anschlüsse und achten Sie auf die korrekte Polarität des Stromkabels.
• Verwenden Sie keinen hohen Strom für kleine Schrittmotoren. Dies könnte den Motor beschädigen.
• Trennen Sie den Motor von der Last, wenn Sie sich über die Bewegungsrichtung nicht sicher sind. Richten Sie die Achse in der Mitte aus, bevor Sie den Motor starten.
• Trennen Sie das Motorkabel niemals, wenn die Stromquelle unter Spannung steht.

Lieferumfang

• 1 x ST-6560V4
• 1 x DB25-Kabel
• 1 x Handbuch-CD
