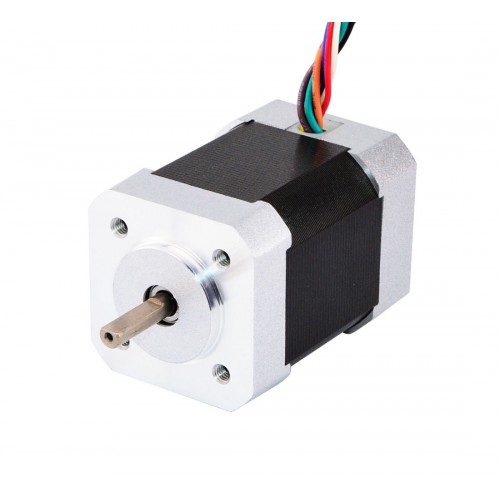

Der bürstenlose Gleichstrommotor 42BLS60-24-01 arbeitet mit einer Nennspannung von 24 V und erreicht eine Nenndrehzahl von 4000 U/min bei einem Nenndrehmoment von 0,125 Nm. Die Nennleistung beträgt 52,5 W bei einem Nennstrom von 3,4 A. Das Gehäuse misst 42 × 42 mm bei einer Länge von 59,2 mm. Die vordere Welle hat einen Durchmesser von 5 mm und ist als D-Flachwelle mit einer Länge von 15 mm ausgeführt. Zusätzlich verfügt der Motor über eine hintere Welle mit 5 mm Durchmesser und 13,5 mm Länge.

Elektrische Spezifikation

• Herstellerteilenummer: 42BLS60-24-01
• Phasen: 3
• Polzahl: 8
• Nennspannung: 24V
• Nenndrehzahl: 4000±10%U/min
• Leerlaufdrehzahl: 6500U/min
• Nenndrehmoment: 0,125Nm
• Nennstrom: 3,4±10%A
• Leerlaufstrom: 0,7A
• Nennleistung: 52,5W
• Isolationsklasse: Klasse B
• Isolationswiderstand: 100MΩ min, bei 500 V DC
• Durchschlagsfestigkeitsprüfung: 500 VAC, 1 Minute

Physikalische Spezifikation

• Bauform: 42x42mm
• Motorlänge: 59,2mm
• Wellendurchmesser: Φ5mm
• Länge der Welle: 20mm
• Wellentyp: D-Flachwelle
• Länge der D-Flachwelle: 15mm
• Länge der hinteren Welle: 13,5mm
• Durchmesser der hinteren Welle: Φ5mm
• Anzahl der Leitungen: 8
• Leitungslänge: 300mm
• Lagertyp: NMB-Kugellager, C3
• Sensor: Hall Sensor
• Gewicht: 0,6kg

Anschluss
