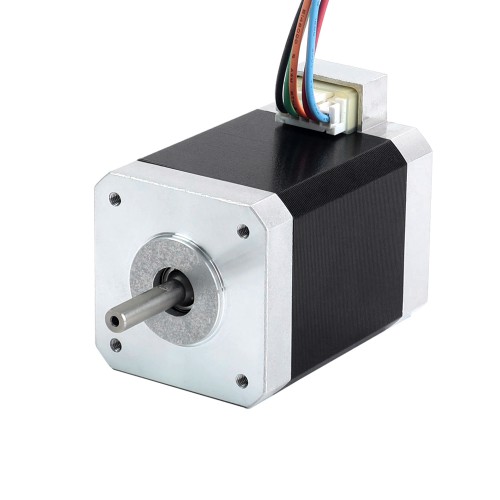

Nema 17 Schrittmotor 17HF24-1805S 5 Phase 0,5Nm 0,72 Grad 1,8A 5 Drähte
Dies ist ein 5-Phasen-Schrittmotor mit einem Nennstrom von 1,8 A und einem Haltemoment von 0,5 Nm (70,81 oz.in). Im Vergleich zu 2-Phasen-Schrittmotoren bieten 5-Phasen-Motoren eine höhere Auflösung, geringere Vibration und niedrigere Geräuschentwicklung. Er eignet sich für Anwendungen in der Druckindustrie, Medizintechnik, Optoelektronik, Messtechnik und anderen Bereichen, in denen hohe Präzision erforderlich ist.
Elektrische Spezifikation
Herstellerteilenummer: 17HF24-1805S
Anzahl der Phasen: 5
Schrittwinkel: 0,72deg
Haltemoment: 0,5Nm
Nennstrom/Phase: 1,8A
Phasenwiderstand: 0,64±10%ohms
Induktivität: 0,6mH±20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 60mm
Wellendurchmesser: Φ5mm
Länge der Welle: 20mm
Anzahl der Leitungen: 5
Leitungslänge: 300mm
Gewicht: 0.5kg
Anschluss
| Pin | A | B | C | D | E |
| Farbe | Schwarz | Grün | Orange | Rot | Blau |
| Physikalische Spezifikation | |
|---|---|
| Wellentyp | D-Flachwelle |
| Gewicht (g) | 550 |
| Schutzart | 40 |
| Motorlänge (mm) | 60 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 5 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Abtriebswellentyp | D-Flachwelle |
| Inventarisierungsmethode | Dediziertes Inventar |
| Elektrische Spezifikation | |
| Induktivität (mH) | 0,60 |
| Phasenwiderstand (ohm) | 0,64 |
| Hat Drehmoment-/Schubkurve? | Nein |
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 50 |
| Haltemoment (oz.in) | 70,81 |
| Nennstrom (A) | 1,8 |
| Schrittwinkel (°) | 0,72 |
| Produkttyp | Hybridschrittmotor |
