Nema 17 Doppelwellen Schrittmotor 12V 17HM13-0316D 0,9 Grad 16Ncm 6 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€14,44

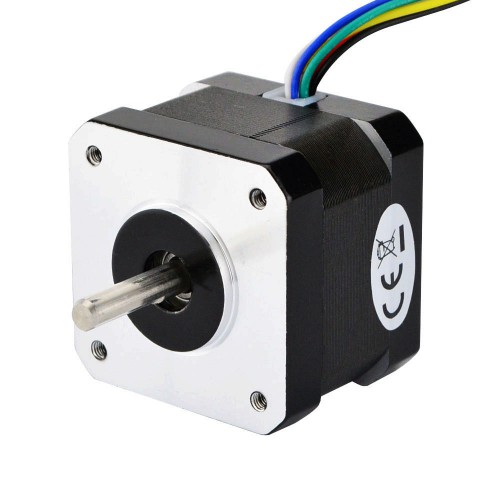

Nema 17 Doppelwellen Schrittmotor 12V 17HM13-0316D 0,9 Grad 16Ncm 6 Drähte
Dieser unipolare Nema 17-Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Abmessungen 42 x 42 x 34 mm. Er verfügt über sechs Drähte, jede Phase verbraucht 0,31 A bei 12 V und hat ein Haltemoment von 16 Ncm. Eine Hinterwelle ist verfügbar.
Elektrische Spezifikation
- Herstellerteilenummer: 17HM13-0316D
- Motortyp: Unipolarer Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 16Ncm(22,7oz,in)/23Ncm
- Nennstrom/Phase: 0,31A/0,22A
- Stromspannung: 12V
- Phasenwiderstand: 38,5ohms/77,0ohms
- Induktivität: 36mH ± 20%(1KHz)/144mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Wellendurchmesser: Φ5mm
- Vordere Wellenlänge: 20mm
- Länge der D-Flachwelle: 15mm
- Länge der hinteren Welle: 13mm
- Anzahl der Leitungen: 6
- Leitungslänge: 500mm
- Gewicht: 300g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Schwarz
|
Gelb
|
Grün
|
Rot
|
Weiß
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 16 |
| Haltemoment (oz.in) | 22,7 |
| Induktivität (mH) | 36 |
| Phasenwiderstand (ohm) | 35,8 |
| Nennstrom (A) | 0,31 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | 42x42 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Anzahl der Leitungen | 6 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 280 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
