5:1 TQEG-Serie Nema 17 Planetengetriebe TQEG17-G5 Verdrehspiel 15'
- Handbücher und Dokumentation: Getriebedatenblatt:
5:1 TQEG-Serie Nema 17 Planetengetriebe TQEG17-G5 Verdrehspiel 15'

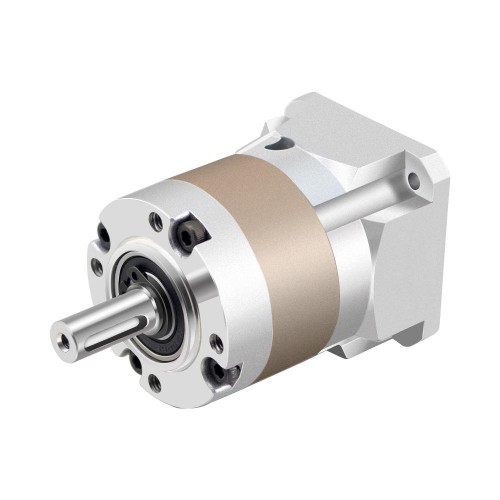

Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 5:1 sowie ein maximales Spiel von 15 Bogenminuten. Das koaxiale Planetengetriebe ist mit einer integrierten Kupplung an der Eingangswelle ausgestattet und kann mit Standard-Nema-17-Schrittmotoren, bürstenlosen Gleichstrommotoren (BLDC) und Servomotoren kombiniert werden.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG17-G5
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 5: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 9 Nm(79,66 lb-in)
Drehmoment (erlaubt): 18 Nm(159,31 lb-in)
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 42 x 42 mm
Getriebelänge: 56 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ8 mm
Ausgangswellenlänge: 21,5 mm
Antriebswellendurchmesser: Φ5 mm
Antriebswellenlänge: 24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 42 x 42 |
| Gewicht (g) | 292 |
| Getriebelänge (mm) | 56 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 24 |
| Durchmesser der Ausgangswelle (mm) | 8 |
| Länge der Ausgangswelle (mm) | 21,5 |
| Anzug für Motor | Nema 17 |
| Untersetzung | 5 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
