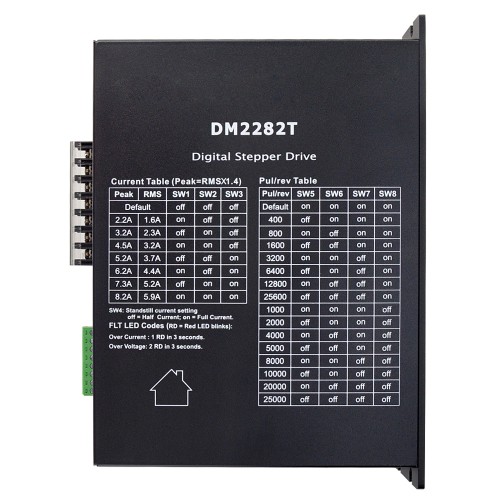

Digitaler Schrittmotor Treiber DM2282T für Nema 34,42 Schrittmotor

Digitaler Schrittmotor Treiber DM2282T für Nema 34,42 Schrittmotor

Der DM2282T ist ein volldigitaler Schrittmotorantrieb mit DSP-Steuerungsalgorithmus auf Basis moderner Motion-Control-Technologie. Er sorgt für eine hohe Laufruhe, bietet ein verbessertes Drehmoment und reduziert Instabilitäten im mittleren Drehzahlbereich. Die automatische Motoridentifikation und Parameterkonfiguration ermöglichen eine schnelle Einrichtung geeigneter Betriebsmodi für verschiedene Motoren.

Hauptmerkmale:

Anti-Resonanz trägt zur Verbesserung des Drehmoments bei und reduziert Instabilitäten im mittleren Drehzahlbereich.

Die Technologie zur automatischen Motoridentifizierung und Parameterkonfiguration sorgt für zuverlässige Reaktionen bei unterschiedlichen Motoren.

Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen

Versorgungsspannung bis zu 240 VAC

Ausgangsstrom programmierbar, von 0,5A bis 8,2A. Kann auch über DIP-Schalter eingestellt werden

Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen

Automatische Stromabsenkung im Leerlauf

Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren

Unterstützt sowohl PUL/DIR- als auch CW/CCW-Steuermodi

Überspannungs-, Unterspannungs-, Überstrom- und Phasenfehlerschutz

Elektrische Spezifikation:

Ausgangsspitzenstrom: 0,5 - 8,2 A

Eingangsspannung: 180 - 240 VAC

Logiksignalstrom: 7 - 16 mA (Typisch 10 mA)

Impulseingangsfrequenz: 0 - 200 kHz

Isolationswiderstand: 500 MΩ

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):

Kühlung: Natürliche Kühlung oder Zwangskühlung

Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase

Umgebungstemperatur: 0 － 50 ℃

Luftfeuchtigkeit: 40% － 90% RH

Betriebstemperatur: 70 ℃ MAX

Vibration: 5.9 m/s2 Max

Lagertemperatur: -20 － 65 ℃

Gewicht: Approx.1300 g
