Digitaler Schrittmotorsteuerung OK2D872 1.4-5.6A 24-110VDC,18-80VAC für NEMA 23 NEMA 24 NEMA 34 Schrittmotor
- Handbücher und Dokumentation: Treiber-Benutzerhandbuch:
Digitaler Schrittmotorsteuerung OK2D872 1.4-5.6A 24-110VDC,18-80VAC für NEMA 23 NEMA 24 NEMA 34 Schrittmotor

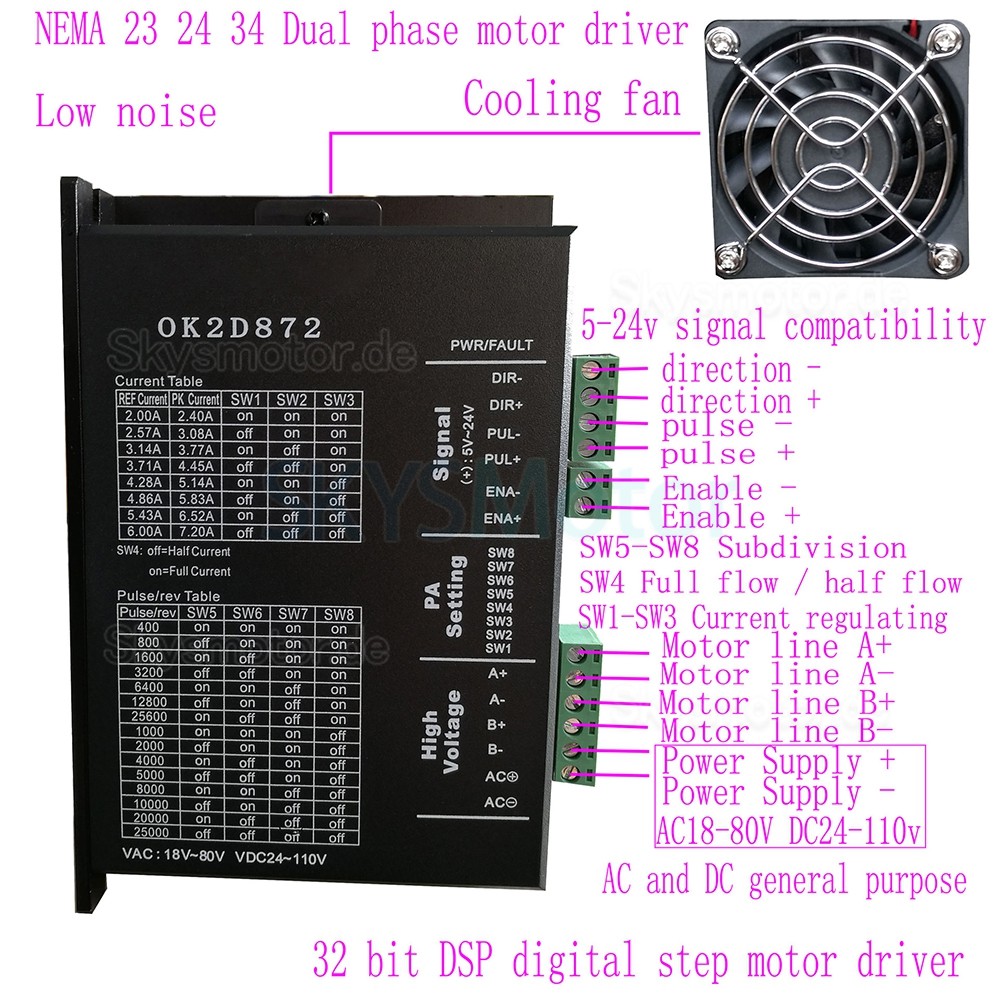

Der OK2D872T ist ein digitaler Zweiphasen-Schrittmotortreiber, der von einem modernen 32-Bit-ARM-Prozessor gesteuert wird. Dieser Treiber verfügt über einstellbare Unterteilung, Stromstärke und Zusatzfunktionen, die über DIP-Schalter entsprechend den Anforderungen der Nutzer konfiguriert werden können. Interne, fortschrittliche Regelalgorithmen gewährleisten einen präzisen und stabilen Betrieb des Schrittmotors über verschiedene Drehzahlbereiche hinweg. Die integrierte Unterteilungsregelung sorgt für einen ruhigen Lauf bei niedrigen Geschwindigkeiten. Ein automatischer Parameterabgleich passt sich an unterschiedliche Motortypen an und unterstützt eine hohe Leistungsausnutzung. Zusätzlich verbessert der integrierte Glättungsalgorithmus deutlich das Beschleunigungs- und Verzögerungsverhalten des Motors. Insgesamt eignet sich dieser digitale Treiber für eine Vielzahl von Anwendungen und stellt eine kosteneffiziente Lösung im Bereich der Antriebssteuerung dar.
Eigenschaften:
Integrierte hohe Unterteilung, geringe Vibration, geringe Wärmeentwicklung und stabiler Betrieb bei niedriger Drehzahl;
Stromvektorregelung, hohe Stromeffizienz;
Eingebaute Beschleunigungs- und Verzögerungsregelung für sanftes Starten und Stoppen;
Ein- und Doppelimpuls-Steuerungsmodi wählbar;
Speicherung der Motorbetriebsposition;
Eingangssignal-Differential-Optokoppler-Isolation, kompatibel mit 5 V bis 24 V;
Überstromschutz, Überspannungsschutz;
Automatische Erkennung, flexible Auswahl der Impulsflankenzählmethode;
Grünes Licht zeigt Betrieb an, rotes Licht Schutz oder Offline;

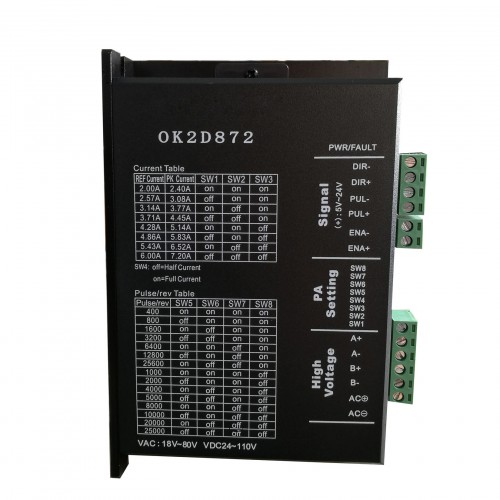

Die Einstellungen der Stromregler SW1-3 sind in der folgenden Tabelle aufgeführt.
Elektrische Spezifikation:
Ausgangsspitzenstrom: 1,4~5,6A
Eingangsspannung: 24-110VDC, 18-80VAC
Impulseingangsfrequenz: 0~200kHz
Schutz:
a.Spitzen-Überstrom-Aktionswert 6A ±10%
b.Überspannungsauslösewert: 50VC
Standard-Kommunikationsrate: 57,6 Mbit/s
Abmessungen:19,5x60x96mm
Gewicht: Approx.280g;
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Luftfeuchtigkeit: 40%RH－90%RH
Betriebstemperatur: 0℃ － 70℃
Vibration: 10-55Hz / 0.15mm
Lagertemperatur: -20℃ － 80℃;

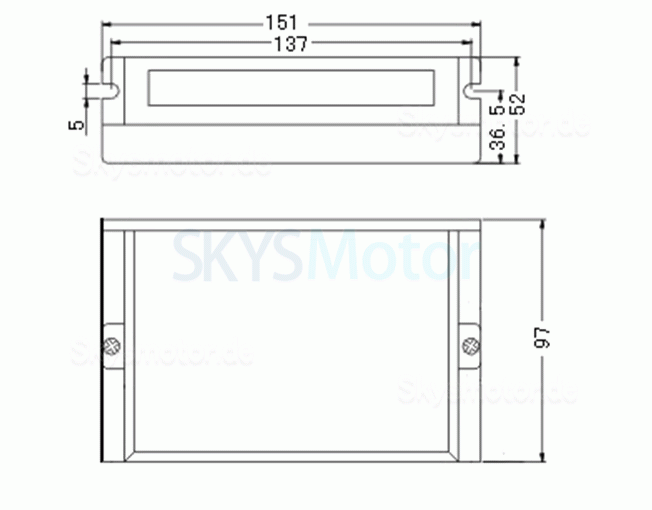

Install Picture:(unit: mm [1inch=25.4mm])
| Schrittmotortreiber-Spezifikation | |
|---|---|
| Betriebsspannung (mm) | 18-80VAC / 24-110VDC |
| Mikroschritt (Schritte/Umdr.) | 400-25000 |
| Max. Impulseingang (kHZ) | 200 |
| Ausgangsstrom (A) | 1,4-5,6 |
| Physikalische Spezifikation | |
| Gewicht (g) | 280 |
-
