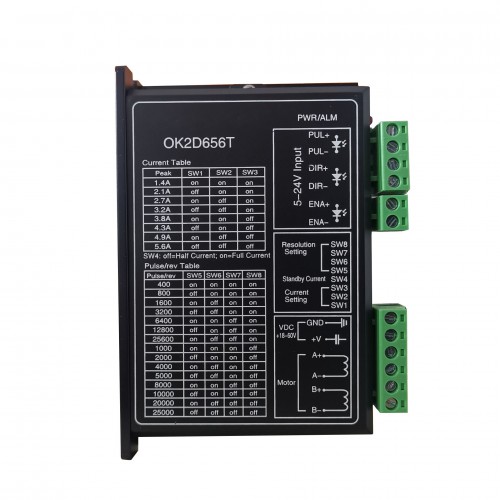

Digitaler Schrittmotorsteuerung OK2D656T 1,4-5,6A 18-60VDC für NEMA23 NEMA24 NEMA34 Schrittmotor
- Handbücher und Dokumentation: Treiber-Benutzerhandbuch:
Digitaler Schrittmotorsteuerung OK2D656T 1,4-5,6A 18-60VDC für NEMA23 NEMA24 NEMA34 Schrittmotor
Eigenschaften:
Integrierte hohe Unterteilung, geringe Vibration, geringe Wärmeentwicklung und stabiler Betrieb bei niedriger Drehzahl;
Stromvektorregelung, hohe Stromeffizienz;
Eingebaute Beschleunigungs- und Verzögerungsregelung für sanftes Starten und Stoppen;
Ein- und Doppelimpuls-Steuerungsmodi wählbar;
Speicherung der Motorbetriebsposition;
Eingangssignal-Differential-Optokoppler-Isolation, kompatibel mit 5 V bis 24 V;
Überstromschutz, Überspannungsschutz;
Automatische Erkennung, flexible Auswahl der Impulsflankenzählmethode;
Grünes Licht zeigt Betrieb an, rotes Licht Schutz oder Offline;

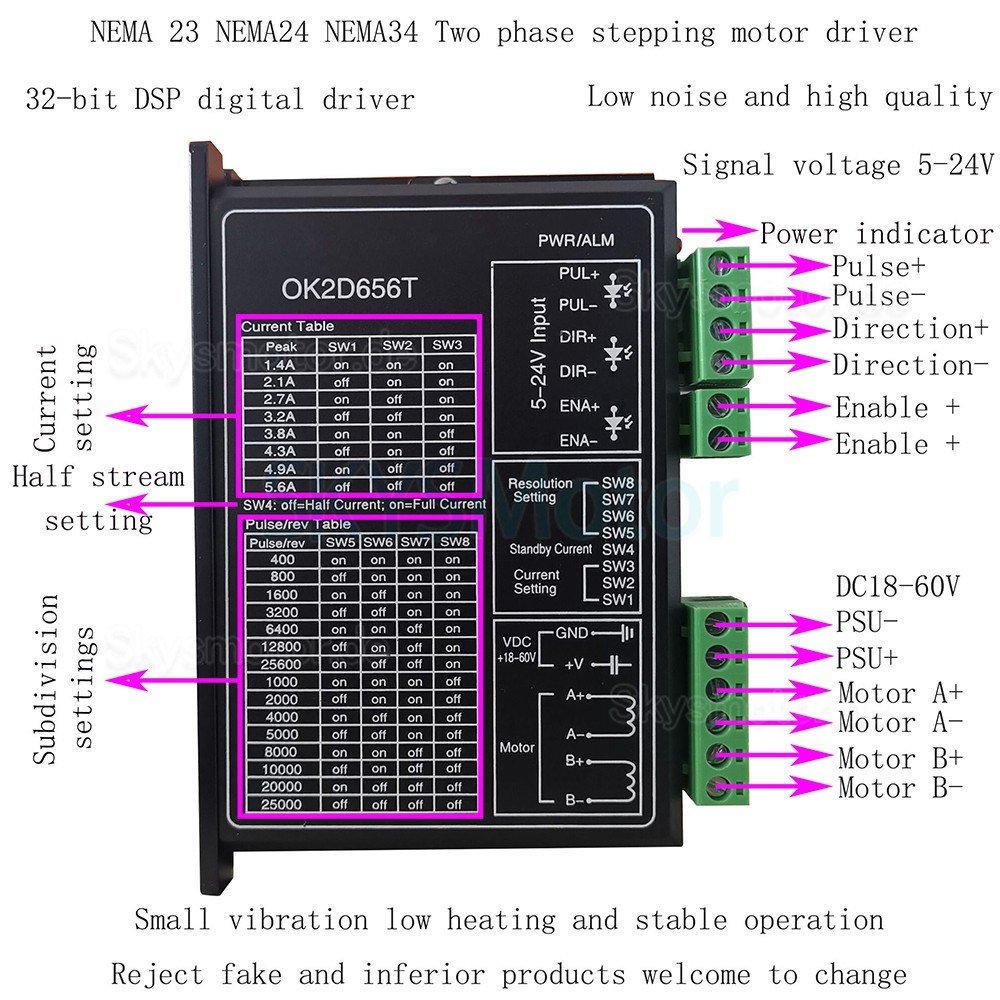

Die Einstellungen der Stromregler SW1-3 sind in der folgenden Tabelle aufgeführt.
Elektrische Spezifikation:
Ausgangsspitzenstrom: 1,4~5,6A
Eingangsspannung: +18~60VDC
Impulseingangsfrequenz: 0~200kHz
Schutz:
a.Spitzen-Überstrom-Aktionswert 6A ±10%
b.Überspannungsauslösewert: 50VC
Defaul communication rate:57,6Kbps
Abmessungen:19.5x60x96mm
Gewicht: Approx.150g
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Luftfeuchtigkeit: 40%RH-90%RH
Betriebstemperatur: 0℃ - 70℃
Vibration: 10-55Hz / 0,15mm
Lagertemperatur: -20℃ - 80℃;
Schrittmotortreiber-Spezifikation | |
---|---|
Betriebsspannung (mm) | 18-60 |
Max. Impulseingang (kHZ) | 200 |
Mikroschritt (Schritte/Umdr.) | 400-2500 |
Ausgangsstrom (A) | 1,4-5,6 |
Physikalische Spezifikation | |
Gewicht (g) | 150 |
