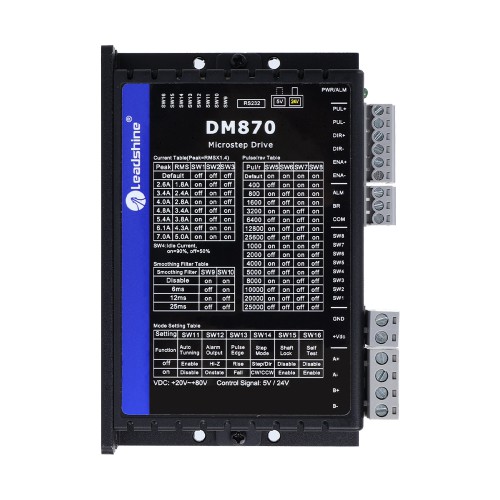

Leadshine Digitaler Schrittmotorsteuerung DM870 0,5-7,0A 20-80VDC
- Handbücher und Dokumentation:
Leadshine Digitaler Schrittmotorsteuerung DM870 0,5-7,0A 20-80VDC
Der Schrittmotortreiber DM870 ist für den Betrieb von zweiphasigen (1,8°) und vierphasigen (0,9°) Hybrid-Schrittmotoren der Baugrößen NEMA 23, 24 und 34 ausgelegt. Er wird in verschiedenen Bereichen wie CNC-Technik, Elektronik, Medizintechnik, Automatisierung und Verpackung eingesetzt – zum Beispiel in CNC-Fräsen, Schneidanlagen (Plasma oder Laser), Fließbändern oder Verkaufsautomaten. Der DM870 eignet sich durch seine kompakte Bauweise und die einfache Inbetriebnahme für viele Anwendungen mit Schritt- und Richtungssteuerung.
Hauptmerkmale:
Schritt- und Richtungssteuerung (PUL/DIR) oder CW/CCW (Doppelimpuls)
20–80 VDC Versorgungsspannung
200 kHz maximale Impulseingangsfrequenz
16 Mikroschrittauflösungen von 200–25.600 über DIP-Schalter oder 200–51.200 über Software (Erhöhung um 200)
8 Ausgangsstromeinstellungen von 1,4–7,0 A über DIP-Schalter oder 0,5–7,0 A über Software (Erhöhung um 0,1)
Konfigurierbare Glättung der Steuerbefehle zur Reduzierung von Motorvibrationen
Leerlaufstromreduzierung auf 50 % oder 90 % über SW4
Praktischer Selbsttest für einfache Diagnose
Autotuning für Weitbereichs-Schrittmotoren NEMA 23, 24 und 34
Antiresonanz für optimales Drehmoment, besonders gleichmäßige Bewegung, geringe Motorerwärmung und Geräuschentwicklung
Sanftanlauf ohne "Sprung" beim Einschalten
Optisch isolierte Eingänge mit 5 V oder 24 V
Fehler- und Bremsausgang
Überspannungs- und Überstromschutz
CE-zertifiziert und RoHS-konform
Elektrische Spezifikation:
Ausgangsstrom: 0,5~7,0A (5,0RMS)
Eingangsspannung: +20~80VDC (Typisch 24 - 72VDC)
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~200kHz
Minimal Pulse Width: 2,5μS
Isolationswiderstand: 500MΩ
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Umgebungstemperatur: 0℃ － 65℃
Luftfeuchtigkeit: 40%RH－90%RH
Betriebstemperatur: 0℃ － 50℃
Vibration: 10-55Hz / 0,15mm
Lagertemperatur: -20℃ － 65℃
Gewicht: Approx.250g
| Elektrische Spezifikation | |
|---|---|
| Anzahl der Phasen | 2 |
| Steuermodi | Steuermodi |
| Encoder-Rückmeldung | Nein |
| Mit Impulsgeber integriert | Nein |
| Eingangsspannung (V) | 20 - 80 DC |
| Ausgangsstrom (A) | 0,5 - 7,0 |
| Mikroschritt (Schritte/Umdr.) | 200 - 25600 |
| Max. Pulsfrequenz(kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
-
