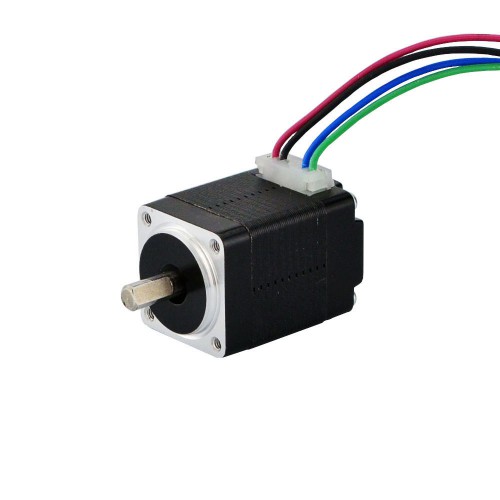

Mini Nema 8 Schrittmotor 8HS11-0204S 4,8V 1,6Ncm 1,8 Grad 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€19,67
Mini Nema 8 Schrittmotor 8HS11-0204S 4,8V 1,6Ncm 1,8 Grad 4 Drähte
Dieser Mini-NEMA-8-Schrittmotor ist der kleinste Hybridmotor in unserem Sortiment. Er hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 20 x 20 x 28 mm. Er verfügt über vier Drähte, jede Phase zieht 0,2 A bei 4,8 V und hat ein Haltemoment von 1,6 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 8HS11-0204S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,6Ncm
- Nennstrom/Phase: 0,2A
- Stromspannung: 4,8V
- Phasenwiderstand: 24ohms
- Induktivität: 8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 20 x 20mm
- Motorlänge: 28mm
- Wellendurchmesser: Φ4mm
- Länge der Welle: 10mm
- Länge der D-Flachwelle: 7mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 60g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1,6 |
| Haltemoment (oz.in) | 2,3 |
| Induktivität (mH) | 8 |
| Phasenwiderstand (ohm) | 24 |
| Nennstrom (A) | 0,2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 28 |
| Flanschdurchmesser (mm) | 20x20 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 4 |
| Länge der Welle (mm) | 10 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 50 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
