Modbus RS485 Closed Loop Schrittmotor Steuerung CL57RS 0,5-7,0A 24-48VDC

Modbus RS485 Closed Loop Schrittmotor Steuerung CL57RS 0,5-7,0A 24-48VDC

Die CLRS-Serie umfasst Closed-Loop-Schrittmotortreiber basierend auf dem Standard-Modbus-RTU-Protokoll. Über RS485 können bis zu 31 Achsen vernetzt werden. Die integrierte PR-Funktion verfügt über eine 16-Segment-Positionstabelle (PR-Modus). Sie löst nicht nur das Problem des Schrittverlusts im Open-Loop-Schrittmotorsystem, sondern spart auch zusätzliche Controller in den meisten Punkt-zu-Punkt-Anwendungen ein. Dies erhöht die Systemzuverlässigkeit deutlich und senkt die Kosten. Die CLRS-Serie unterstützt außerdem die Teach-Funktion sowie die Betriebsmodi „Profilposition“, „Profilgeschwindigkeit“ und „Homing“.

Hauptmerkmale

Geeignet für Nema 17, Nema 23 und Nema 24 mit einer Encoderauflösung von 1000 bis 5000 ppr

Unterstützt Modbus RTU-Protokoll, interne 16-Segment-Positionsanweisungen

Kein Schrittverlust, kein Pendeln, keine Drehmomentreservierung

Bewegungsstart über HMI, SPS oder externe E/A

7 programmierbare Eingänge: Grenzwert, Nullpunkt, Schnellstopp, Alarmrücksetzung, Freigabe, JOG oder Positionstabelle

3 programmierbare Ausgänge: Alarm, Bremse, Referenzfahrt/Anweisung/Weg abgeschlossen

Betriebsarten: Geschwindigkeit, Position, Referenzfahrt

RS232 für den Anschluss an Tuning-Software, RS485 für Feldbus-Steuerung

Unterstützte Funktionen: Teachen, Interrupt, Skip, Suspend, Zirkulationsbewegung

Schutz gegen Überspannung, Überstrom, Positionsfolgefehler, Encoderkabelfehler usw.

Lieferumfang

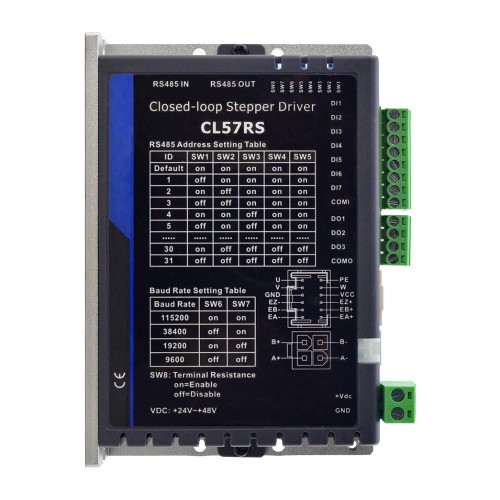

1 x CL57RS Schrittmotortreiber

1 x RS232-Kabel

1 x 0,5 m RS485-Netzwerkkabel

1 x Motoranschluss

1 x Encoderanschluss
