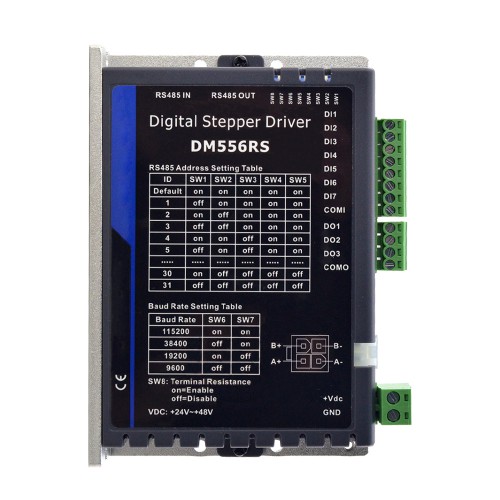

Modbus RS485 Closed Loop Schrittmotor Steuerung DM556RS 0,5-5,6A 24-48VDC für Nema 17, 23, 24 Schrittmotoren

Modbus RS485 Closed Loop Schrittmotor Steuerung DM556RS 0,5-5,6A 24-48VDC für Nema 17, 23, 24 Schrittmotoren

Die Schrittmotortreiber der DMRS-Serie basieren auf dem Standard-Modbus-RTU-Protokoll und ermöglichen über RS485 die Vernetzung von bis zu 31 Achsen. Die integrierte PR-Funktion mit 16-Segment-Positionstabelle (PR-Modus) kann zusätzliche Controller in Punkt-zu-Punkt-Anwendungen ersetzen, wodurch sich der Systemaufbau vereinfachen lässt. Die DMRS-Serie unterstützt zudem Teach-in-Funktionen sowie die Betriebsmodi „Profilposition“, „Profilgeschwindigkeit“ und „Homing“. Sie ist kompatibel mit zweiphasigen Schrittmotoren der NEMA-Normen 8, 11, 14, 17, 23 und 24.

Die DMRS-Serie ist für eine Vielzahl industrieller Anwendungen einsetzbar, darunter Solartechnik, Textilverarbeitung, Maschinenbau, Robotik, Energieerzeugung, 3C und Verpackungstechnik.

Hauptmerkmale

Standardmäßig isolierter RS485-Modbus

24–48 VDC Versorgungsspannung, max. 5,6 A Ausgangsstrom

Unterstützt Modbus RTU-Protokoll, interne 16-Segment-Positionsbefehle

Unterstützte Betriebsmodi: Profilposition, Profilgeschwindigkeit, Homing

Unterstützte Funktionen: Teachen, Unterbrechen, Überspringen, Anhalten, Zirkulieren

Bewegung über HMI, SPS oder externe E/A starten

7 programmierbare Eingänge: Grenzwert, Nullpunkt, Schnellstopp, Alarm zurücksetzen, Freigabe, JOG oder Positionstabelle

3 programmierbare Ausgänge: Alarm, Bremse, Referenzfahrt/Anweisung/Weg abgeschlossen

Betriebsarten: Geschwindigkeit, Position, Referenzfahrt

RS232 für den Anschluss an Tuning-Software, RS485 für Feldbussteuerung

Schutz gegen Überspannung, Überstrom, Motorkabelfehler usw.

Vergleichen Sie mit Schritt/Richtung

Die integrierte Einzelachsensteuerung spart in den meisten Punkt-zu-Punkt-Anwendungen die SPS und senkt so die Kosten.

Umfangreiche Diagnosefunktionen sowie Ein- und Ausgangssignale ermöglichen eine einfache Einrichtung.

Modbus bietet zusätzliche Erweiterungsmöglichkeiten und Mehrwert.

Lieferumfang

1 x DM556RS-Treiber

1 x RS232-Kabel

1 x 0,5 m RS485-Netzwerkkabel

1 x Motoranschluss
