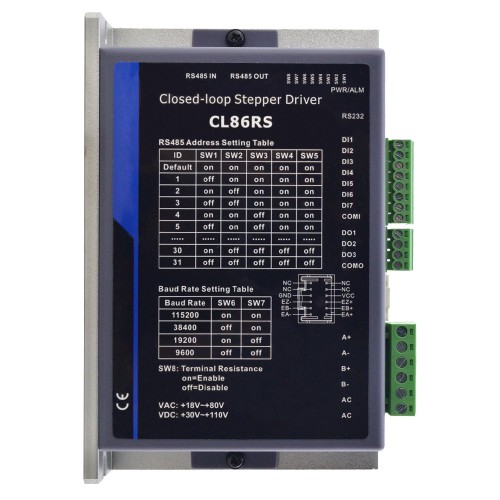

Modbus RS485 Closed Loop Schrittmotor Steuerung CL86RS 2,1-8,0A 30-110VDC / 18-80VAC

Modbus RS485 Closed Loop Schrittmotor Steuerung CL86RS 2,1-8,0A 30-110VDC / 18-80VAC

Die CLRS-Serie umfasst Closed-Loop Schrittmotortreiber basierend auf dem Standard-Modbus-RTU-Protokoll. Über RS485 können bis zu 31 Achsen vernetzt werden. Die integrierte PR-Funktion verfügt über eine 16-Segment-Positionstabelle (PR-Modus). Sie löst nicht nur das Problem des Schrittverlusts im Open-Loop-Schrittmotorsystem, sondern spart auch zusätzliche Controller in den meisten Punkt-zu-Punkt-Anwendungen ein. Dies erhöht die Systemzuverlässigkeit deutlich und senkt die Kosten. Die CLRS-Serie unterstützt außerdem die Teach-Funktion sowie die Betriebsmodi „Profilposition“, „Profilgeschwindigkeit“ und „Homing“.

Hauptmerkmale

Geeignet für Nema 34 mit einer Encoderauflösung von 1000 bis 5000 ppr

Unterstützt Modbus RTU-Protokoll, interne 16-Segment-Positionsanweisungen

Kein Schrittverlust, kein Pendeln, keine Drehmomentreservierung

Bewegung kann über externe Ein-/Ausgabe oder RS485 gestartet werden

7 konfigurierbare Digitaleingänge, 3 optisch isolierte Digitalausgänge

Eingänge für Grenzwert, Limit-, Nullpunkt-, Schnellstopp-, Freigabe-, JOG-, JOG- und Positionstabelle

Alarm, Bremse, Referenzfahrt abgeschlossen, Position abgeschlossen, Anweisungen abgeschlossen, Weg abgeschlossen – Ausgänge

RS232 für den Anschluss an Tuning-Software, RS485 für Feldbus-Steuerung

Schutz gegen Überspannung, Überstrom, Positionsfolgefehler, Encoderkabelfehler usw.

Lieferumfang

1 x CL86RS-Treiber

1 x RS232-Kabel

1 x 0,5 m RS485-Netzwerkkabel

1 x Encoder-Anschluss
