NEMA 11 Captive Linear Schrittmotor Aktuator 11C18S1004GD5-013RS Linearhub/Umdrehung 0,1Nm 0,0127mm Hublänge 12,7mm

NEMA 11 Captive Linear Schrittmotor Aktuator 11C18S1004GD5-013RS Linearhub/Umdrehung 0,1Nm 0,0127mm Hublänge 12,7mm

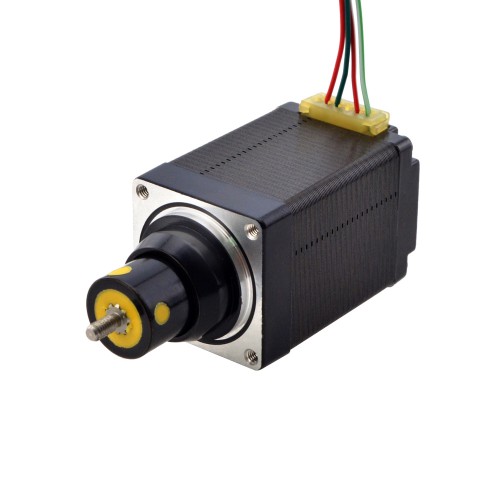

Bei diesem Modell handelt es sich um einen Nema 11 Captive ACME-Linearschrittmotor mit 46 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 1,0 A Nennstrom. Er hat einen Durchmesser von 4,76 mm, einen Verfahrweg von 12,7 mm und einen linearen Verfahrweg von 2,54 mm pro Umdrehung.

Elektrische Spezifikation

Herstellerteilenummer: 11C18S1004GD5-013RS

Motortyp: Captive

Schrittwinkel: 1,8°

Haltemoment: 0,1Nm

Nennstrom/Phase: 1,0A

Phasenwiderstand: 3,7ohms

Induktivität: 3,7mH±20%(1KHz)

Physikalische Spezifikation

Bauform: 28 x 28mm

Motorlänge: 46mm

Hublänge: 12,7mm

Spindeldurchmesser: Φ4,76mm

Linearhub pro Schritt: 0,0127mm

Linearhub pro Umdrehung: 2,54mm

Anzahl der Leitungen: 4

Leitungslänge: 300mm

Anschluss

Bearbeitung der Enden von Gewindespindel

Spielfreie Mutter

SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.

Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.

Encoder

Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.

Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.

Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.

Bremsen

Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.

Verdrahtung, Kabel und Anschlüsse

Fliegende Drahtanschlüsse oder Stecker

Verdrehte Drahtanschlüsse

Schrumpfschläuche oder dehnbare Rohre

Kabelgehäuse

Teflonbeschichtete Spindel

Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.

Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.

Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.

Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
