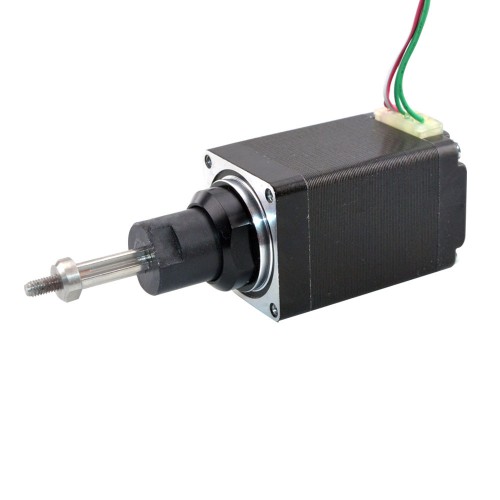

Nema 11 Captive Linear Schrittmotor Aktuator 11LS18-03547-127C Linearhub/Umdrehung 0,635mm Hublänge 12,7mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€112,33
Nema 11 Captive Linear Schrittmotor Aktuator 11LS18-03547-127C Linearhub/Umdrehung 0,635mm Hublänge 12,7mm
Elektrische Spezifikation
- Herstellerteilenummer: 11LS18-03547-127C
- Motortyp: Captive Linearer Schrittmotor
- Schrittwinkel: 1,8 Grad
- Minimaler Schub: 0,8N
- Nennstrom/Phase: 0,35A
- Phasenwiderstand: 34,8ohms
- Induktivität: 35,6mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 46mm
- Hublänge: 12,7mm
- Spindeldurchmesser: Φ4,76mm
- Linearhub pro Umdrehung: 0,635mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 169g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 35,6 |
| Phasenwiderstand (ohm) | 34,8 |
| Nennstrom (A) | 0,35 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 46 |
| Flanschdurchmesser (mm) | 28 x 28 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
