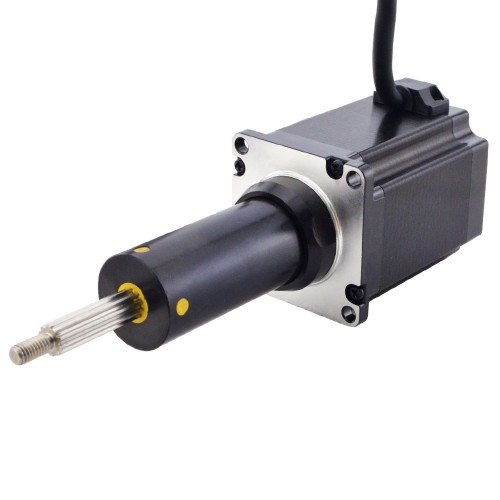

Dieses Modell ist ein Nema 23 Linear-Schrittmotor mit ACME-Gewindespindel in kaptiver Ausführung. Er verfügt über eine Gehäuselänge von 75 mm, einen Schrittwinkel von 1,8 Grad und einen Nennstrom von 4,0 A. Der Motor ist mit einer Trapezgewindespindel mit 6,35 mm Durchmesser und einem Hubweg von 63,5 mm ausgestattet. Der lineare Verfahrweg beträgt 5,08 mm pro Umdrehung. Der Motor verfügt über Eigenschaften wie hohe Leistungsfähigkeit, lange Lebensdauer, geringe Geräuschentwicklung und hohe Effizienz.

Elektrische Spezifikation

Herstellerteilenummer: 23C30S4004HG5-064RS

Motortyp: Captive

Schrittwinkel: 1,8°

Haltemoment: 2Nm

Nennstrom/Phase: 4,0A

Phasenwiderstand: 0,9ohms

Induktivität: 4,3mH±20%(1KHz)

Physikalische Spezifikation

Bauform: 57 x 57mm

Motorlänge: 75mm

Hublänge: 63,5mm

Spindeldurchmesser: Φ9,525mm

Linearhub pro Schritt: 0,0254mm

Linearhub pro Umdrehung: 5,08mm

Anzahl der Leitungen: 4

Leitungslänge: 500mm

Anschluss

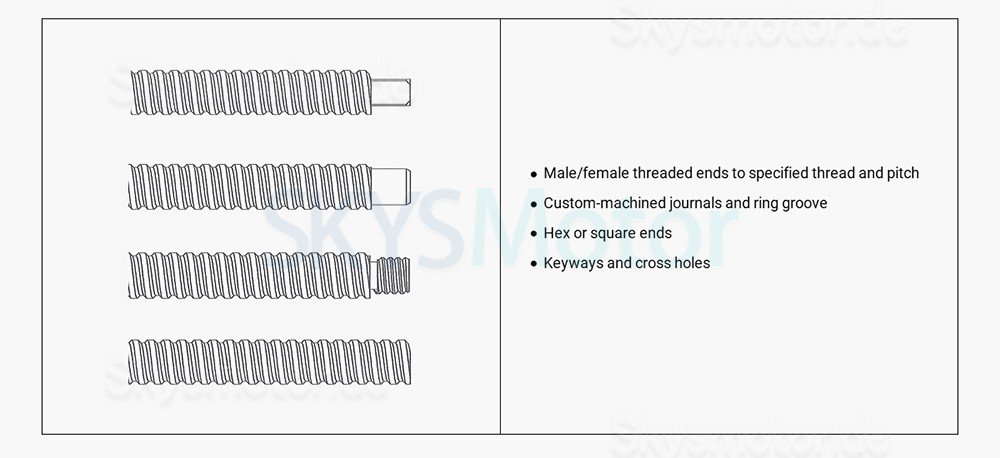

• Bearbeitung der Enden von Gewindespindel



---

• Spielfreie Mutter

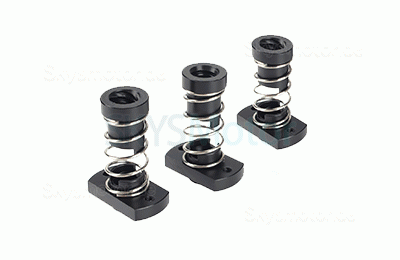

SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.



---

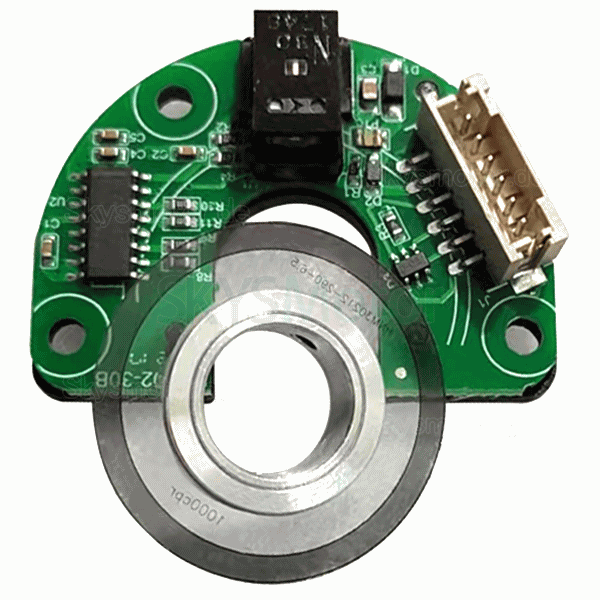

• Encoder



Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.

---

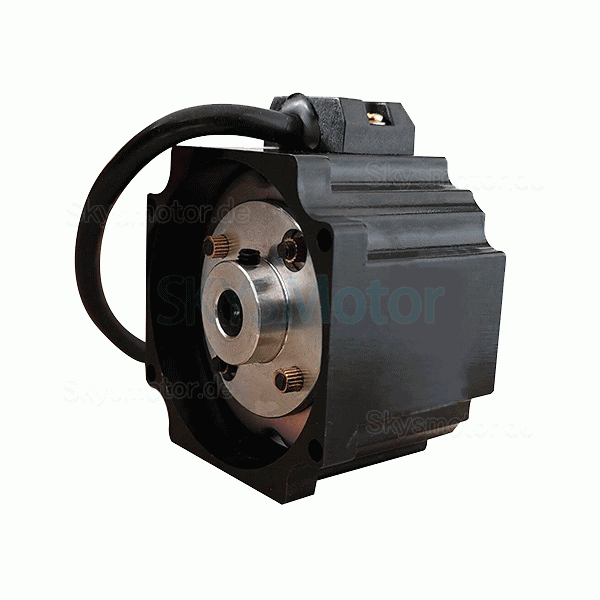

• Bremsen

Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.



---

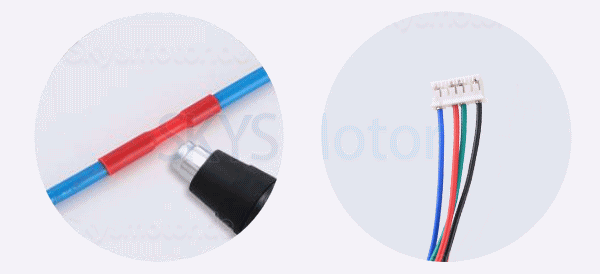

• Verdrahtung, Kabel und Anschlüsse


• Fliegende Drahtanschlüsse oder Stecker
• Verdrehte Drahtanschlüsse
• Schrumpfschläuche oder dehnbare Rohre
• Kabelgehäuse

---

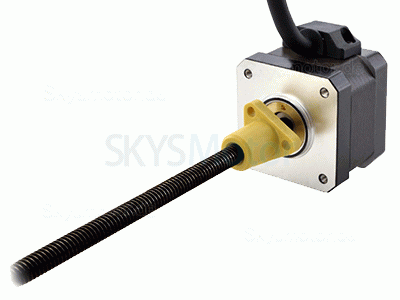

• Teflonbeschichtete Spindel

Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
